Номер по Госреестру СИ: 51891-12
51891-12 Измерители тангенса угла диэлектрических потерь
(TD)
Назначение средства измерений:
Измерители тангенса угла диэлектрических потерь серии TD (далее - измерители) предназначены для:
- измерения высокого напряжения специальной формы инфранизкой частоты и силы тока;
- измерения тангенса угла диэлектрических потерь.
Внешний вид.

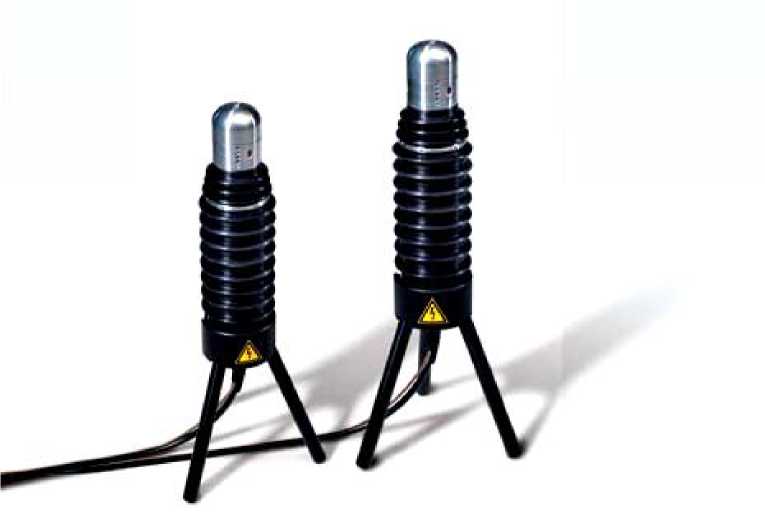

Измерители тангенса угла диэлектрических потерь
Рисунок № 1
Общие сведения
Дата публикации - 16.08.2022
Срок свидетельства - 05.10.2027
Номер записи - 141587
ID в реестре СИ - 363987
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация TD30, TD60, TD30, TD-30, TD 30, TD,
Производитель
Изготовитель - Фирма "b2 electronic GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2114 от 2017.10.05 О продлении срока действия свидетельств об утверждении типа средств измерений
№1056 от 2018.05.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№2024 от 2022.08.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
№3053 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Контейнеры" (ТК 246)
Наличие аналогов СИ: Измерители тангенса угла диэлектрических потерь (TD)
