Номер по Госреестру СИ: 52271-12
52271-12 Машины для испытаний на сжатие и изгиб
(TO-3xxE-yy)
Назначение средства измерений:
Машины для испытаний на сжатие и изгиб TO-3xxE-yy (далее по тексту - машины) предназначены для измерения силы при проведении механических испытаний образцов различных строительных материалов на сжатие и изгиб.
Внешний вид.
Машины для испытаний на сжатие и изгиб
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.12.2017
Номер записи - 142042
ID в реестре СИ - 364442
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, TO-317E-FA, TO-311E-DG,
Производитель
Изготовитель - Фирма "Tinius Olsen"
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1320 от 2013.11.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 55459-13 по 55462-13,24949-13,55463-13,38376-13,25140-13,2437-13,13774-13,55464-13 по 55472-13)
Наличие аналогов СИ: Машины для испытаний на сжатие и изгиб (TO-3xxE-yy)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Tinius Olsen"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36472-12 04.12.2017 |
Машины испытательные гидравлические, Super L Фирма "Tinius Olsen" (ИНДИЯ ) |
ОТ |
1 год |
|
51208-12 13.09.2017 |
Измерители перемещений (деформаций) бесконтактные, VETO Фирма "Tinius Olsen" (ИНДИЯ ) |
ОТ |
1 год |
|
52271-12 27.12.2017 |
Машины для испытаний на сжатие и изгиб, TO-3xxE-yy Фирма "Tinius Olsen" (ИНДИЯ ) |
ОТ |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Машины для испытаний на сжатие и изгиб (TO-3xxE-yy)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТЭК" (RA.RU.311259) | 10 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "МЕТЭК" (RA.RU.311259) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН" (RA.RU.311458) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины для испытаний на сжатие и изгиб (TO-3xxE-yy)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CEP Firmware VER. 4.4K |
- |
4.4К |
- |
- |
|
SL Firmware VER. 2.6 |
- |
2.6 |
- |
- |
Конструктивно машины имеют защиту встроенного программного обеспечения от пред-
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус машины методом этикетирования.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Машины для испытаний на сжатие и изгиб ТО-3ххЕ-уу. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний на сжатие и изгиб ТО-3ххЕ-уу- ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы »;
- ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;
- Техническая документация фирмы Tinius Olsen, Индия .
Поверка
Поверкаосуществляется в соответствие с документом МП ТИнТ 63-2012 «Машины для испытаний на сжатие и изгиб ТО-3ххЕ-уу. Методика поверки», утвержденном Руководителем ГЦИ СИ ООО «ТестИнТех» «23» августа 2012 г.
Основными средствами поверки являются:
- динамометры 2- го разряда по ГОСТ Р 8.663-2009.
Изготовитель
Фирма Tinius Olsen, Индия201305, J3, SDF Block, NSEZ, Noida-UP, India
Принцип действия машин основан на преобразовании величины давления в гидроцилиндре, пропорциональной измеряемой силе, в электрический сигнал с последующей его обработкой.
Машина состоит из нагрузочной рамы, представляющей собой полностью сварную конструкцию, включающую верхнюю траверсу, основание и сплошные боковые стенки; высокоточного гидравлического поршня, закрепленного в основании, и насосной станции; упрочненных, прецизионно отшлифованных рабочих плит. Верхняя плита является самовырав-нивающейся, а также имеет проставки для испытания образцов различных размеров. Испытываемый образец устанавливается между рабочими плитами.
Встроенная цифровая консоль предназначена для управления режимами работы машины, а также обработки и индикация измерительной информации.
Машины выпускаются в трех модификациях: TO-3xxE-DG/MU имеют ручное управление, TO-3xxE-FA - управление в полностью автоматическом режиме. Символ «хх» в обозначении машин указывает номер модели.
Внешний вид машин приведен на рисунке 1.
а) б)

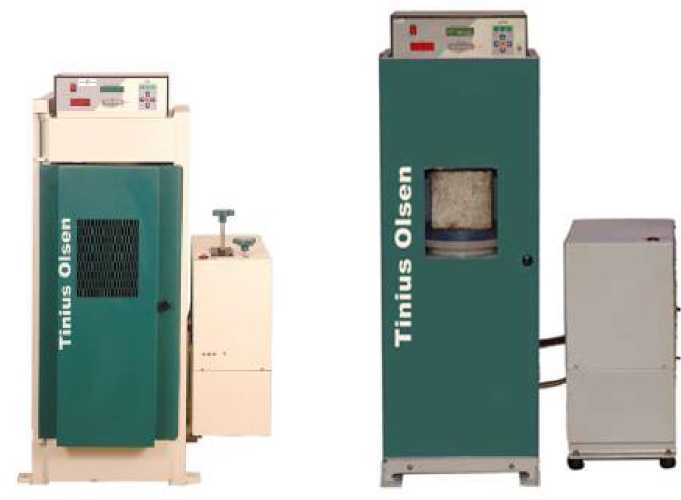

Рисунок 1.
Общий вид машин TO-3xxE модификаций DG/MU (а) и модификации FA (б)
-
1. Машина для испытания на сжатие и изгиб ТО-3ххЕ-уу 1 шт.
-
2. Насосная станция 1 шт.
-
3. Рабочие плиты 1 компл.
-
4. Цифровая консоль 1 шт.
-
5. Руководство по эксплуатации «Машины для испытаний на сжатие и изгиб ТО-3ххЕ-уу. Руководство по эксплуатации» 1 экз.
6.. Методика поверки МП ТИнТ 63-2012 «Машины для испытаний на сжатие и изгиб ТО-3ххЕ-уу. Методика поверки» 1 экз.
|
Модификация машин |
Верхний предел измерения силы, кН |
Пределы допускаемой относительной погрешности измерения силы, % |
Рабочий ход што ка, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
TO-302E-FA |
50 |
760x530x1280 |
324 | ||
|
TO-305E-FA |
100 |
920x850x1150 |
330 | ||
|
TO-308E-FA |
250 |
750x750x1150 |
330 | ||
|
TO-311E-FA |
500 |
750x750x1150 |
390 | ||
|
TO-314E-FA |
1000 |
920x850x1500 |
508 | ||
|
TO-315E-FA |
1500 |
920x1000x1500 |
600 | ||
|
TO-317E-FA |
2000 |
920x1050x1560 |
1021 | ||
|
TO-320E-FA |
3000 |
1070x1150x1500 |
1386 | ||
|
TO-302E-DG |
50 |
760x1100x1280 |
324 | ||
|
TO-305E-DG |
100 |
750x1100x1150 |
310 | ||
|
TO-308E-DG |
250 |
750x1100x1150 |
310 | ||
|
TO-311E-DG |
500 |
-1-0 |
750x1100x1150 |
380 | |
|
TO-314E-DG |
1000 |
±0,5 |
5 0 |
920x850x1500 |
488 |
|
TO-315E-DG |
1500 |
920x1000x1500 |
625 | ||
|
TO-317E-DG |
2000 |
920x1150x1660 |
1070 | ||
|
TO-320E-DG |
3000 |
1070x1150x1500 |
1366 | ||
|
TO-302E-MU |
50 |
760x1100x1280 |
324 | ||
|
TO-305E-MU |
100 |
750x1100x1150 |
300 | ||
|
TO-308E-MU |
250 |
750x1100x1150 |
344 | ||
|
TO-311E-MU |
500 |
750x1100x1150 |
380 | ||
|
TO-314E-MU |
1000 |
920x850x1500 |
508 | ||
|
TO-315E-MU |
1500 |
920x1100x1500 |
625 | ||
|
TO-317E-MU |
2000 |
920x1150x1660 |
1070 | ||
|
TO-320E-MU |
3000 |
960x680x1500 |
1310 |
Условия эксплуатации:
-
- температура, °С 22 ± 3
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.. .106
намеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Контрольная сумма ПО не может быть рассчитана и проверена в виду закрытого производителем кода. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
