TOPAZ (ITDS) HVD3-RTU3

TOPAZ (ITDS) HVD3-RTU5

TOPAZ (ITDS) HVD3-RTU7

TOPAZ (ITDS) HVD3-EM3

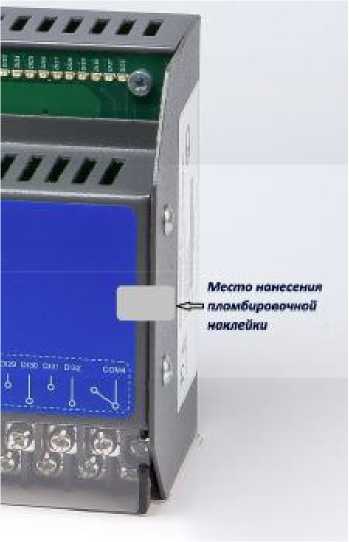

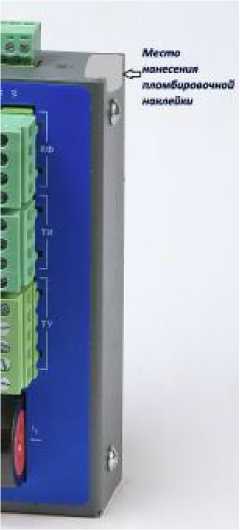

Внешний вид

Лк

О

Материал корпуса

метал

метал

метал

метал

Каналы ТИ:

Ток

Напряжение

есть нет

есть

есть

есть

есть

есть

есть

Измерение активной, реактивной и полной мощности, частоты и cos ф

нет

есть

есть

есть

Ток потребления, мА

150

150

200

150

Габаритные размеры, мм, не более

120x100x50

130x105x62

164x100x90

120x100x50

Масса, кг

0,6

0,6

0,8

0,5

TOPAZ (ITDS) МС DIN16C

AC/DC5-220V-

Рг

TOPAZ (ITDS) МС DIN32C

AC/DC5-220V-Pr

TOPAZ (ITDS) TM DIN16C -Pr

TOPAZ (ITDS) TM DIN32C -Pr

TOPAZ (ITDS) TM

CIN8 -Pr

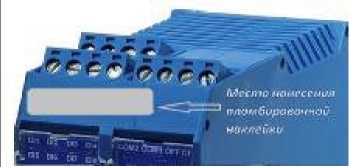

Внешний вид

t

I

Материал корпуса

метал

метал

пластик

пластик

пластик

Число каналов ТС

шестнадцать

тридцать два

шестнадцать

тридцать два

восемь

Ток потребления, мА

110

140

110

140

140

Габаритные размеры, мм

106x100x70

210x10x70

114,5x99x

22,5

114,5x 99x45

114,5x

99x45

Масса, кг

0,6

1,0

0,2

0,4

0,2

TOPAZ (ITDS) ТМ PM7-Pr

TOPAZ (ITDS) TM

AIN8-Pr

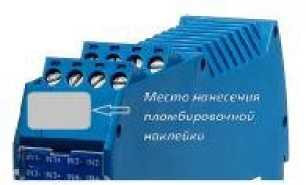

Внешний вид

1

Г

Материал корпуса

пластик

пластик

Каналы ТИ:

Ток

Напряжение

есть

есть

есть

есть

Измеряемые параметры

Напряжение и сила переменного тока, частота, cos ф, активная, реактивная и полная мощность

Напряжение и сила постоянного тока

Ток потребления, мА

110

110

Габаритные размеры, мм

106x100x70

114,5x99x22,5

Масса, кг

0,2

0,2

Наименование параметра

Значение

Каналы телеизмерения

Номинальное напряжение (ином), В фазное/линейное

3x57,7/100

3x230/400

Номинальное значение силы тока (1ном), А

1

5

Максимальное значение силы тока, А

7,5

Номинальное значение частоты, Гц

50

Диапазон измерений напряжения, фазное/линейное

от 0,2 ^Uном до 1,73 ^Uном

Диапазон измерений силы тока

от 0,01 ^ном до 1,5 1цом

Диапазон измерений силы тока 3Io (Для TOPAZ (ITDS) HVD3-RTU7), А

от 0,01 до 5,0

Максимальное значение силы тока 3Io (Для TOPAZ (ITDS) HVD3-RTU7), А

15

Диапазон измерения частоты, Гц

40...60

Диапазон измерений cosф:

• - для емкостной нагрузки

• - для индуктивной нагрузки

0 (емк.) - 1,0

0 (инд.) - 1,0

Пределы допускаемой основной относительной погрешности, % при

• - напряжения;

• - силы тока;

• - активной мощности;

• - реактивной мощности;

• - полной мощности;

Пределы допускаемой основной абсолютной погрешности при измерении:

• - частоты, Гц;

±0,5

±0,5

±0,5

±0,5

± 0,5

±0,01

Пределы допускаемой основной абсолютной погрешности, при измерении cos ф, ед

±0,01

Пределы допускаемой дополнительной погрешности от изменения тнеам±п1е0р°аСт,ур%ы, при измерении:

• - напряжения;

• - силы тока;

• - активной мощности;

• - реактивной мощности;

• - полной мощности;

±0,1

±0,1 ±0,15

±0,2

±0,2

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры на ±10°С, Гц, при измерении:

- частоты;

±0.005

Наименование параметра

Значение

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры на ±10°С, при измерении cos ф, ед

±0,005

Входное сопротивление по цепям напряжения, МОм

1,0

Потребляемая мощность цепей тока в номинальном режиме (на каждую фазу), ВА, не более

0,3

Потребляемая мощность цепей напряжения в номинальном режиме (на каждую фазу), В^А, не более

0,1

Каналы телесигнализации

Период опроса датчиков ТС, мс

от 0,5 до 10

Класс защиты от помех и перегрузки по ГОСТ Р МЭК 870-3-93

2

Напряжение цепи телесигнализации, В

=/~ от 5 до 48

=/~ от 48 до

100

=/~ от 100

до 220

Входной ток, А

=/~ 5.48 В

=/~ 48.100 В

=/~ 100.220 В

от 5 до 10

от 2 до 3

от 1 до3

Входное сопротивление, Ом =/~ 5.48 В

=/~ 48.100 В

=/~ 100.220 В

от 0,5 до 9,6

от 16 до 50

от 50 до 220

Каналы телеуправления

Коммутируемое напряжение переменного или постоянного тока, В

от 5 до 250

Коммутируемый переменный или постоянный ток, А

от 0,05 до 15

Время действия команды ТУ, мс

от 100 до

Класс защиты от помех и перегрузки ГОСТ Р МЭК 870-3-93

2

Синхронизация времени

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени с помощью ГЛОНАСС/GPS приемника по интерфейсам передачи

±1

^дП^ар^не^нд^ыел^хы^{, мс}допускаемой абсолютной погрешности формирования шкалы времени в автономном режиме за сутки, с/сут

±1

Тип устройства

Кол-во измерительн ых каналов

Диапазон измерений

Пределы допускаемой основной погрешности,

%

Пределы допускаемой дополнит. погрешности от изменения температуры на 10°С,

TOPAZ (ITDS) TM AIN8

Pr

8

0 - 10 В 0 - 5 мА 0 - 20 мА 4 -20 мА

± 0,1

(приведенной к диапазону)

± 0,02 (приведенной к диапазону)

TOPAZ (ITDS)

8

1-5000 Гц

±1 импульс

TOPAZ (ITDS) МС

DIN16C AC/DC5-220V-Pr

16

1-500 Гц

±1 импульс

TOPAZ (ITDS) МС

DIN32C AC/DC5-220V-Pr

16

1-500 Гц

±1 импульс

TOPAZ (ITDS) ТМ

DIN16C -Pr

16

1-500 Гц

±1 импульс

TOPAZ (ITDS) ТМ

DIN16C -Pr

16

1-500 Гц

±1 импульс

Наименование параметра

Значение

Номинальное напряжение (ином), В фазное/линейное

3x57,7/100

3x230/400

Номинальное значение силы тока (Ьом), А

1

5

Максимальное значение силы тока Ia, Ib, Ic, А

7,5

Максимальное значение силы тока 3L, А

15

Номинальное значение частоты, Гц

50

Диапазон рабочих напряжений, В

от 0,3 Uном до 1,2 Uном

Диапазон рабочей частоты, Гц

от 40 до 60

Диапазон измерений напряжения, фазное/линейное

от 0,3 Uном до 1,2 Uном

Диапазон измерений силы тока Ia, Ib, Ic,

от 0,01 Iiimi до 1,5 !но\1

Диапазон измерений силы тока 3Io, А

от 0,01 до5,0

Диапазон измерений частоты сети, Гц

от 40 до 60

Диапазон измерений cosф:

• - для емкостной нагрузки

• - для индуктивной нагрузки

0 (емк.) - 1,0

0 (инд.) - 1,0

Наименование параметра

Значение

Пределы допускаемой основной относительной погрешности, % при измерении

• - напряжения;

• - силы тока;

• - частоты;

• - активной мощности;

• - реактивной мощности

±0,2

±0,2

±0,2

±0,2

±1,0

Пределы допускаемой основной приведенной погрешности, % при измерении cos ф

± 2,0

Пределы допускаемой дополнительной погрешности от изменения температуры на ±10°С, %, при измерении:

• - напряжения;

• - силы тока;

• - частоты;

• - активной мощности;

• - реактивной мощности

±0,1

±0,1

±0,05

±0,1

±0,2

Пределы допускаемой дополнительной приведённой погрешности от изменения температуры на ±10°С, %, при измерении cos ф

±0,5

Точность хода встроенных часов в нормальных условиях, не более с/сутки

± 1,0

Входное сопротивление по цепям напряжения, МОм

1,0

Потребляемая мощность, В^А, не более: цепь напряжения (на каждую фазу) цепь тока (на

0,1

0,3

Габаритные размеры (длина, ширина, высота), мм

114,5х 99х45

Масса, (не более) кг

0,5

Напряжение питания , В

24 (15-30)

Длительность хранения информации при отключении питания, лет

40

Диапазон рабочих температур, ^оС

от -40 до -70

Диапазон температур хранения, ^оС

от +5 до +40

Диапазон температур транспортировки, ^оС

от -40 до -55

Средний срок службы, лет

40

Средняя наработка на отказ, часов

180000

Межповерочный интервал, лет

10
