Номер по Госреестру СИ: 52358-13
52358-13 Приборы вторичные прецизионные
(Fluke серии 159)
Назначение средства измерений:
Приборы вторичные прецизионные Fluke серии 159, модификаций 1594А Super -Thermometer, 1595А Super - Thermometer (далее - Приборы), предназначены для измерения электрического сопротивления термопреобразователей сопротивления (ТС) и расчета температуры по заданной функции.
Внешний вид.
Приборы вторичные прецизионные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 21.11.2022
Номер записи - 142139
ID в реестре СИ - 364539
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Прибор вторичныq прецизионныq, Нет модификации, нет данных, Fluke серии 159, Fluke 1595A, 1595А Super-Thermometer,
Производитель
Изготовитель - Корпорация "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 42
Выдано извещений - 2
Кол-во периодических поверок - 25
Кол-во средств измерений - 16
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1 от 2013.01.08 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 52357-13 по 52371-13,15160-13,52372-13,52373-13,24910-13)
№2566 от 2017.11.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№1510 от 2018.07.19 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Приборы вторичные прецизионные (Fluke серии 159)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Корпорация "Fluke Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52357-13 21.11.2022 |
Термометры цифровые , Fluke серии 155 Корпорация "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52358-13 21.11.2022 |
Приборы вторичные прецизионные, Fluke серии 159 Корпорация "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
66094-16 21.12.2026 |
Термопреобразователи сопротивления, 5600 Корпорация "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Приборы вторичные прецизионные (Fluke серии 159)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 25 | 0 | 25 | 2 | 25 | 0 | 25 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы вторичные прецизионные (Fluke серии 159)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Модификация |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иденти-фикацион-ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
1594А |
159Х |
159Х |
1.12/1.01 |
87EB |
CRC-16 |
|
1595А |
159Х |
159Х |
0.122 68/0.8117 |
51А7 |
CRC-16 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографическим способом и на Прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации «Приборы вторичные прецизионные Fluke серии 159, модификаций 1594А Super - Thermometer, 1595А Super -Thermometer».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам вторичным прецизионным Fluke серии 159, модификаций 1594А Super - Thermometer, 1595А Super - Thermometer
-
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
-
4. ГОСТ 22261-94 «ГСИ.Средства измерений электрических и магнитных величин. Общие технические условия».
-
5. Техническая документация корпорации «Fluke Corporation», США.
Поверка
Поверкаосуществляется по документу МП 2411- 0079 -2012 «Приборы вторичные прецизионные Fluke серии 159, модификаций 1594А Super - Thermometer, 1595А Super - Thermometer, корпорации «Fluke Corporation», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в 11 января 2012 г.
Основное поверочное оборудование:
Государственный эталон единицы температуры ГЭТ 34-2007 в составе:
-
• прецизионный компаратор сопротивления, пределы относительной погрешности ком-парирования ± 240’6 %;
-
• термостатированная мера электрического сопротивления (рабочий эталон 1-го разряда) с номинальным сопротивлением 1, 10, 100 Ом;
-
• установки для воспроизведения реперных точек МТШ-90 (Ag, Hg, H2O, In, Sn, Zn, Al);
-
• платиновый термопреобразователь сопротивления: ПТС-10М, ПТС -25, ЭТС 100, ВТС;
-
• многозначная мера электрического сопротивления Р3026, класс точности 0,005.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10, Адрес: 190005, г. Санкт - Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ruПринцип действия Приборов основан на измерении падений напряжения на измеряемом (их) и опорном (иоп) сопротивлениях при прохождении через них (последовательно соединенных) одинакового измерительного тока в двух противоположных направлениях. Цифровые значения результатов измерения (их+,их-, иоп+, иоп -) поступают в центральный процессор для расчета отношения (К) измеряемого сопротивления (Rx) к опорному сопротивлению (ROT) значения Rx по формулам:
и других характеристик, заданных и выбранных оператором. В качестве R()ll может использоваться (по выбору оператора) как внешнее эталонное сопротивление (однозначная термостатированная мера электрического сопротивления - ОМЭС) так и внутреннее эталонное сопротивление. Для уменьшения уровня шумов в результатах измерений в приборах предусмотрена цифровая обработка (фильтрация), параметры которой задаются оператором.
На дисплее отображаются результаты заданных вычислений в цифровом и графическом виде, а также сведения о режимах работы прибора.

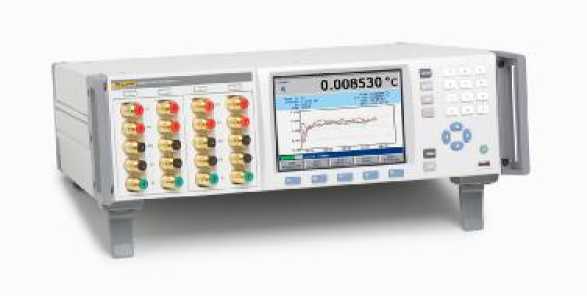

рис.1 Вид Прибора
