Номер по Госреестру СИ: 52448-13
52448-13 Установки для поверки счетчиков жидкости
(STEP)
Назначение средства измерений:
Установки для поверки счетчиков жидкости STEP (далее установки) предназначены для настройки и поверки счетчиков жидкости механических с диаметрами условного прохода от 10 до 150 мм, а также расходомеров-счетчиков, имеющих стандартный частотный или импульсный выходные сигналы.

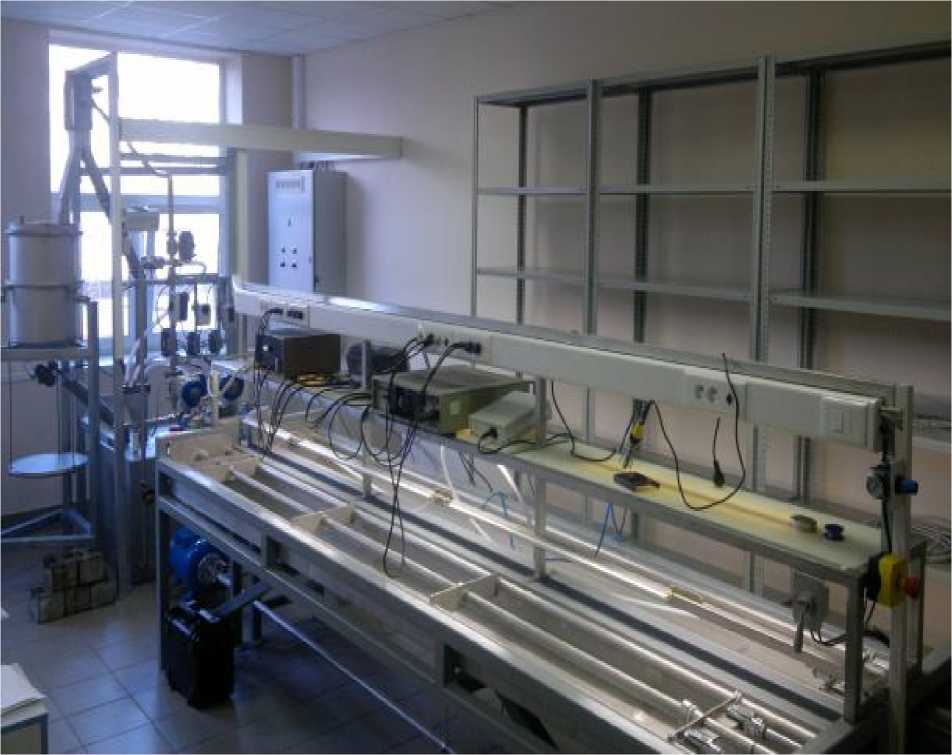

Внешний вид.
Установки для поверки счетчиков жидкости
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 29.12.2022
Номер записи - 142240
ID в реестре СИ - 364640
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, STEP-MT-80/90-20, STEP-MT-50/65-20, STEP-MT-20/6-20, STEP-MT-150/200-20, STEP-MT-150/180-20, STEP,
Производитель
Изготовитель - Фирма "Metrica GVT OU"
Страна - ЭСТОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№3022 от 2017.12.29 О продлении срока действия свидетельств об утверждении типа средств измерений
№3376 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Защита информации" (ТК 362)
Наличие аналогов СИ: Установки для поверки счетчиков жидкости (STEP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52448-13 Установки для поверки счетчиков жидкости (STEP) Фирма "Metrica GVT OU" (ЭСТОНИЯ ) |
74437-19 Комплексы измерительные (iBDL Ревизор (iBDLR-5L)) Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн») (РОССИЯ г. Москва) |
|
52448-13 Установки для поверки счетчиков жидкости (STEP) Фирма "Metrica GVT OU" (ЭСТОНИЯ ) |
74630-19 Установки поверочные (УПСЖ-ПРО) ООО "ПФ "Гидродинамика" (РОССИЯ г.Киров) |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Установки поверочные (УПСЖ-ПРО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Установки поверочные (УПСЖ-ПРО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
57780 | 54650 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
51520 | 54650 |
Программное обеспечение
Программное обеспечение (ПО) STEPWIN предназначено для организации работы установки, обработки результатов измерений, хранения и распечатки данных. Метрологически значимая часть выделена в отдельный блок. Идентификационные данные метрологически значимой части представлены в табл. 1.
Таблица 1
|
Идентификационное наименование ПО |
StepWin.exe |
StepWin.exe |
StepWinMetr.dll |
|
Номер версии |
2.4.64 |
2.4.113 |
1.1.02 |
|
Цифровой идентифи- |
413ВС68А10ED1D1E |
9C91481F6121895E44 |
413BC68A10ED1D1E |
|
катор ПО (контрольная сумма) |
DD698656E47B94BA |
64AD2494D462A2 |
DD698656E47B94BA |
|
Алгоритм вычисления цифрового идентификатора |
md5 |
md5 |
md5 |
Знак утверждения типа
Знак утверждения типананосится на установку в виде наклейки и на титульный лист Руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложена в Руководстве по эксплуатации, раздел 8.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков жидкости STEP
-
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
-
2. ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
-
3. ISO 4185 «Измерение потока жидкости в закрытых каналах. Метод взвешивания».
-
4. Техническая документация фирмы изготовителя.
-
5. 435-081-2012 МП «Установка для поверки счетчиков жидкости STEP. Методика поверки».
Поверка
Поверкаосуществляется по документу 435-081-2012 МП «Установка для поверки счетчиков жидкости STEP. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.04.2012 г.
Перечень эталонов, применяемых при поверке:
-
- гири эталонные по ГОСТ 7328-2001, НМ 10-6 - 20 кг, КТ М1 (4);
-
- гири эталонные Г-3-1110, 1 - 500 г, КТ F2;
-
- термометр лабораторный ТЛ-4, 0 - 50 °С, ц.д. 0,1 °С;
-
- частотомер Ч3-54, 0,1 Гц - 106 Гц, ПГ ±240’8;
-
- манометр до 1,0 МПа, КТ 1,0;
-
- секундомер СОПр2а, 0,1 - 30 с, КТ 2;
-
- генератор сигналов специальной формы Г6-36, 0,01 Гц - 1 кГц; 10 мВ - 10 В, ПГ ±2 %;
-
- генератор импульсов Г5-75, 0,0001 Гц - 30 МГц, ПГ ±340’6;
-
- калибратор П-320, 10 мкВ - 1000 В, ПГ ±0,2 %; 1 - 100 мА, ПГ ±0,07 %;
-
- магазин сопротивлений Р 4831, 0,001 - 105 Ом, КТ 0,02;
-
- мегаомметр, 0 - 10000 МОм, КТ 2,5.
Изготовитель
Фирма Metrica GVT OU. Эстония, Таллинн, ул. Ару, 16 Тел. (+372) 600 86 48.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре под № 30022-10.
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest. spb.ru
Принцип действия установок основан на весовом методе измерения объема воды и методе непосредственного сличения с эталонными расходомерами.
Установки STEP состоят из следующих основных узлов и систем:
-
- устройство хранения и подачи воды, в которое входят накопительная емкость, трубная обвязка, запорная и регулирующая арматура;
-
- устройство создания и стабилизации расхода, в состав которого входят насос с электрическим управлением пуска и бесступенчатой регулировкой расхода воды с помощью электронного регулятора частоты вращения вала насоса и ресивер для отделения воздуха и сглаживания пульсаций потока;
-
- весоизмерительное устройство с тензорезисторными датчиками и измерительными преобразователями фирмы «Hottinger Baldwin Messtechnik GmbH», эталонные электромагнитные расходомеры OPTIFLUX 5300, термометра сопротивления Pt 100 класса А.
-
- испытательный участок для установки поверяемых счетчиков с пневмозажимом и комплектом присоединительных патрубков;
-
- устройство переключения потока;
-
- контроллер для управления электроклапанами, модуль обработки сигналов С4, персональный компьютер и программное обеспечение STEPWIN.EXE STEPWIN7.EXE.
Из накопительного бака вода подается насосами через запорно-регулирующую арматуру и ресивер в испытательный участок, где размещены поверяемые приборы. Необходимый расход устанавливается с помощью частотного регулятора оборотов насоса. В качестве эталонных средств измерений применяются весы или электромагнитные расходомеры. При использовании весового метода переключение потока осуществляется с помощью перекидного устройства. Результаты измерений массы выводятся на цифровое табло весов и поступают в персональный компьютер. Температура воды измеряется термопреобразователем сопротивления. В соответствии с таблицами ГСССД масса воды, прошедшая через поверяемые счетчики воды, пересчитывается в объем с учетом температуры воды.
В зависимости от комплектации установки имеют следующие обозначения: STEP-MT-AAA/BBB-CC
где: М - установка с использованием весового метода;
Т - установка с использованием метода сравнения с эталонными расходомерами;
ААА - максимальный Ду поверяемых счетчиков из ряда 20, 40, 50, 80, 100, 150 мм; ВВВ - значение максимального расхода, воспроизводимого установкой, м3/ч; СС - номинальное значение рабочей температуры поверочной жидкости, °С. Внешний вид установки изображен на рисунке 1.
Рисунок 1
В комплект поставки входят:
-
- установка для поверки счетчиков жидкости STEP - 1 шт.;
-
- наборы переходных патрубков с конусами - 1 компл.;
-
- персональный компьютер - 1 шт.;
-
- программное обеспечение STEPWIN.EXE - 1 шт.;
-
- Руководство по эксплуатации STEP - 1 шт.;
-
- Методика поверки 435-081-2012 МП - 1 шт.
установок указаны в табл. 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизводимых расходов, м3/ч |
0,006 - 200,0 |
|
Пределы допускаемой относительной погрешности измерения объема, % | |
|
- при весовом методе измерения |
±0,06 |
|
- при сличении с эталонным расходомером |
±0,2 |
|
Диаметр условного прохода поверяемых счетчиков, мм |
10 - 150 |
|
Температура измеряемой среды, °С |
20 ± 10 |
|
Пределы допускаемой абсолютной погрешности измерения температуры воды, °С |
±0,3 |
|
Нестабильность воспроизведения расхода во время измерения (не менее 30 с), %, не более |
±0,5 |
|
Входные сигналы модуля обработки сигналов С-4 - «сухой контакт», В |
Uq £ 2,4 |
|
- потенциальный, В |
9,0 - 11,5 |
|
- частотный, Гц |
0,01 - 10000 |
|
- аналоговый (постоянный ток), мА |
0 - 5, 0 - 20, 4 - 20 |
|
- временной интервал, с |
20 - 3600 |
|
Количество одновременно устанавливаемых счетчиков, шт. |
от 1 до 20 |
|
Максимальное давление воды в установке, МПа |
0,6 |
|
Питание: - напряжение переменного тока, В |
о о м +10% 380 -15% |
|
- частота, Гц |
50 ± 1 |
|
Потребляемая мощность, кВА, не более |
45 |
|
Габаритные размеры установки, мм, не более |
12000x9000x7300 |
|
Масса, кг, не более |
12000 |
|
Занимаемая площадь с рабочим местом оператора, м2 |
140 |
|
Средний срок службы, лет, не менее |
15 |
|
Условия эксплуатации - температура окружающего воздуха, °С |
15 - 25 |
|
- относительная влажность, % |
30 - 80 |
|
- атмосферное давление, кПа |
84 - 106,7 |
