Номер по Госреестру СИ: 52807-13
52807-13 Дозиметры
(RDS-30)
Назначение средства измерений:
Дозиметры RDS-30 (далее по тексту - приборы) предназначены для измерения мощности амбиентного эквивалента дозы (далее по тексту - МЭД), H& *(10), и амбиентного эквивалента дозы (далее по тексту - ЭД), H *(10), фотонного излучения.
Внешний вид.
Дозиметры
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.02.2023
Номер записи - 142651
ID в реестре СИ - 365051
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Дозиметры RDS-30, Дозиметр RDS-30, RDS-30, -,
Производитель
Изготовитель - Фирма "Mirion Technologies (RADOS) Oy"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 101
Выдано извещений - 0
Кол-во периодических поверок - 76
Кол-во средств измерений - 28
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№340 от 2018.02.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№3406 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стратегический и инновационный менеджмент" (ТК 100)
Наличие аналогов СИ: Дозиметры (RDS-30)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52807-13 Дозиметры (RDS-30) Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
57180-14 Измерители тепловой (инфракрасной) облученности (ТКА-ИТО) Общество с ограниченной ответственностью"Научно-техническое предприятие"ТКА" (РОССИЯ (ООО "НТП "ТКА"), г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью"Научно-техническое предприятие"ТКА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44294-10 01.04.2015 |
Комплексы индивидуального дозиметрического контроля, RADOS Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52807-13 15.02.2023 |
Дозиметры, RDS-30 Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
61337-15 19.08.2021 |
Дозиметры, RDS-31S, RDS-31iTx Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
61741-15 01.10.2026 |
Дозиметры индивидуальные со считывателем, DIS (дозиметры) DBR (считыватель) Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65506-16 27.10.2026 |
Комплексы индивидуального дозиметрического контроля, ТЛД RADOS Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
2 года |
|
22906-14 14.11.2024 |
Дозиметры индивидуальные программируемые, RAD-62S Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители тепловой (инфракрасной) облученности (ТКА-ИТО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 15 | 0 | 15 | 0 | 6 | 0 | 6 | |||
| Филиал АО «Концерн Росэнергоатом» - Калининская атомная станция (1744) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ПАО ПЗ "СИГНАЛ" (RA.RU.311660) | 19 | 9 | 10 | 0 | 17 | 9 | 8 | |||
| Филиал АО «Концерн Росэнергоатом» - Белоярская атомная станция (1744) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 11 | 0 | 7 | 0 | 7 | ||
| АО "Специализированный научно-исследовательский институт приборостроения" (01.00188-2013) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПО «Спектр» (RA.RU.313417) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители тепловой (инфракрасной) облученности (ТКА-ИТО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10200 | 6158 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4549 | 6158 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3725 | 6158 |
Программное обеспечение
Встроенное программное обеспечение дозиметров RDS-30 реализовано на микропроцессоре и предназначено для:
- обработки сигналов от счетчика импульсов ;
- вычисления значений ЭД и МЭД ;
- хранения данных ;
- вывода результатов измерений на дисплей.
К метрологически значимой части ПО относится все ПО дозиметров. Конструкция дозиметров обеспечивает ограничение доступа к метрологически значимой части ПО методом опломбирования в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажениям результатов измерений.
Номер версии ПО отображается на дисплее в режиме самодиагностики. Идентификационные данные ПО дозиметров RDS-30 представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное программное обеспечение дозиметров RDS-30 |
- |
А2.028 |
Не определен* |
Не определен* |
|
* - ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО нет. | ||||
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО дозиметров RDS-30 от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Лист № 3 всего листов 5
Знак утверждения типа
Знак утверждения типананосится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на заднюю крышку дозиметра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений изложены в документе «Дозиметры RDS-30. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам RDS-30
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»,
ГОСТ 8.034-82 «Государственная система обеспечения единства измерений.
Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»,
«Дозиметры RDS-30. Руководство по эксплуатации».
Поверка
Поверкаосуществляется по документу МП 2103-004-2012 «Дозиметры RDS-30. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2012 г.
Средства поверки:
Эталонные дозиметрические установки гамма-излучения типа УИЭЗ и УДЦ-1 из состава ВЭТ 8-2-84/90. Диапазон измерения: 0,2 мкЗв/ч - 5 Зв/ч. Погрешность d = ±3 % (Р=0,95).
Изготовитель
Mirion Technologies (RADOS) Oy, ФинляндияP.O. Box 506, FIN-20101 Turku, Finland
Тел.: +358-2-4684 600, +358-2-4684 601 www.mirion. com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Регистрационный номер 30001-10
Юридический адрес: Россия, 190005, г. Санкт-Петербург, Московский пр., д.19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
e-mail: info@vniim.ru
Принцип действия приборов основан на регистрации гамма-излучения счетчиком Гейгера-Мюллера. При попадании гамма-излучения в чувствительный объем счетчика, происходит ионизация газа. Под действием приложенного напряжения заряды собираются на электродах счетчика. Импульсы тока усиливаются и преобразуются в сформированные электрические импульсы, число которых в единицу времени пропорционально МЭД.
Управление всеми режимами работы прибора осуществляется с помощью микропроцессора. Микропроцессор осуществляет подсчет электрических импульсов, вычисление, хранение и индикацию результатов измерения, управление режимами работы дозиметра.
Дозиметр RDS-30 обеспечивает работу в одном из следующих режимов:
-
• режим измерения и отображения МЭД;
-
• режим отображения и выбор порогов по МЭД;
-
• режим измерения и отображения ЭД;
-
• режим отображения и выбор порогов по ЭД;
-
• режим самодиагностики.
Для индикации в цифровом виде результатов измерений и команд управления служит 6-ти разрядный жидкокристаллический (ЖК) дисплей.
Дозиметр обеспечивает визуальную сигнализацию на ЖК дисплее и звуковую с помощью зуммера, информирующего пользователя о превышении установленных порогов по ЭД и МЭД, разряде батареи и переполнение по МЭД.
В качестве источника питания дозиметра используются две алкалиновые батареи 2LR6/AA напряжением 1,5 В.
Корпус дозиметра изготовлен из водонепроницаемого пластика, который хорошо дезактивируется. Встроенный счетчик Гейгера-Мюллера расположен в центре, непосредственно за передней стенкой корпуса. На лицевой части дозиметра расположена функциональная кнопка из силиконовой резины, предназначенная для включения/выключения и выбора различных функций. С обратной стороны имеется этикетка с краткой инструкцией.

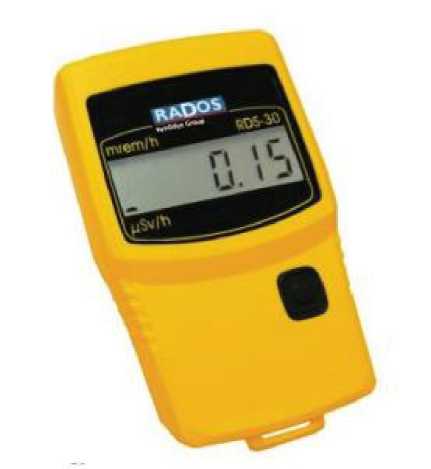

Внешний вид дозиметра RDS-30 представлен на рисунке 1.
Рис. 1. Внешний вид дозиметра RDS-30
Комплект поставки дозиметров RDS-30 приведен в Таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Дозиметр RDS-30 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Упаковочная коробка |
1 шт. |
|
Элемент питания |
2 шт. |
|
Методика поверки МП 2103-004-2012 |
1 экз. |
|
Свидетельство о поверке |
1 шт. |
|
- По требованию заказчика (выдается государственным органом по метрологическому контролю и надзору) | |
Основные метрологические и технические характеристики дозиметров RDS-30 приведены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон измерений мощности амбиентного эквивалента дозы (мощности амбиентной дозы), H& * (10), Зв/ч |
от 0,01^10-6 до 0,1 |
|
Пределы допускаемой основной относительной погрешности измерения мощности амбиентного эквивалента дозы (мощности амбиентной дозы) на гамма-излучении 137Cs, % |
±10 |
|
Диапазон измерений амбиентного эквивалента дозы (амбиентной дозы), H *(10), Зв |
от 0,0П10-6 до 1,0 |
|
Пределы допускаемой основной относительной погрешности измерения амбиентного эквивалента дозы (амбиентной дозы) на гамма-излучении 137Cs, % |
±10 |
|
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,048 до 1,3 |
|
Энергетическая зависимость чувствительности дозиметра относительно энергии 0,662 МэВ (137Cs), не более, % |
±30 |
|
Анизотропия чувствительности дозиметров в диапазоне углов от 0 до ± 45° для энергий от 65 кэВ до 1,3 МэВ, не более, % |
±10 |
|
Нестабильность показаний, не более, % |
5 |
|
Время установления рабочего режима, не более, мин |
5 |
|
Пределы допускаемой дополнительной погрешности измерения МЭД в рабочих условиях эксплуатации при температуре от минус 25 до +50 °С, % |
±20 |
|
Пределы допускаемой дополнительной погрешности измерения МЭД в условиях повышенной влажности (90 % при +35 °С), % |
±10 |
|
Пределы допускаемой дополнительной погрешности измерения МЭД при изменении напряжения питания от 2,8 до 5 В, % |
±10 |
|
Пределы допускаемой дополнительной погрешности измерения МЭД при воздействии вибрации в диапазоне частот от 50 до 150 Гц, % |
±10 |
|
Пределы допускаемой дополнительной погрешности измерения МЭД при воздействии одиночных механических ударов с пиковым ударным ускорением 300 м/с2, % |
±10 |
|
Габаритные размеры, не более, мм (длина х ширина х высота) |
126 х 78 х 32 |
|
Масса, не более, г
|
180 220 |
|
Нормальные условия эксплуатации:
|
20 ± 5 60 (+20; -30) 101,3 (+5,4; -15,3) отсутствует |
|
Рабочие условия эксплуатации:
- атмосферное давление, кПа |
от минус 25 до +50 до 90 от 70 до 106,7 |
