Наименование

Количество

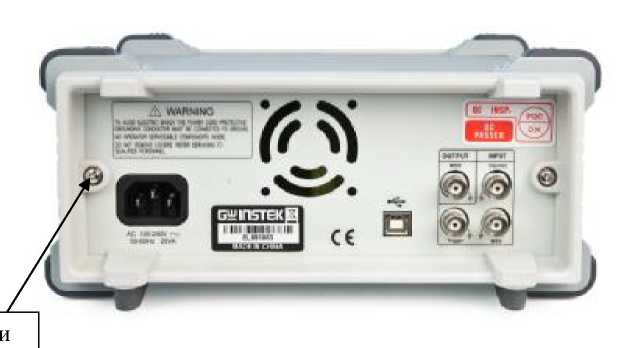

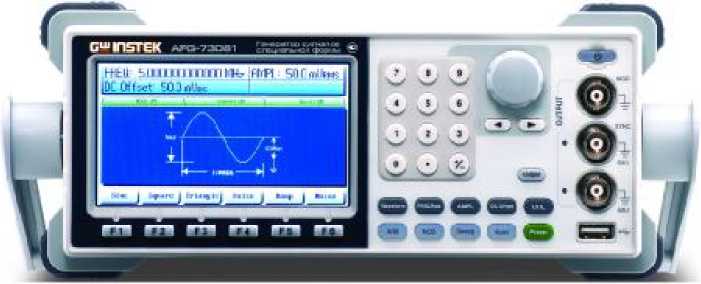

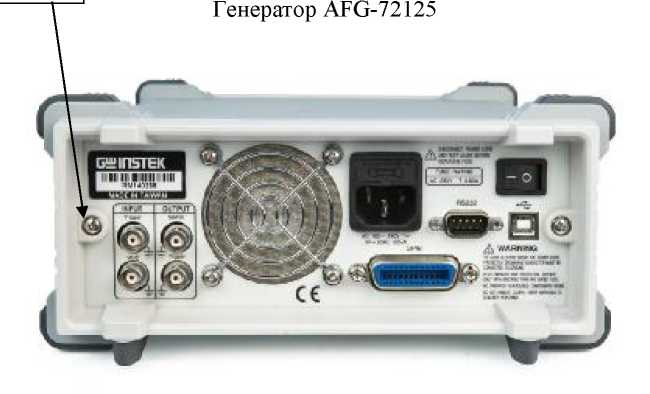

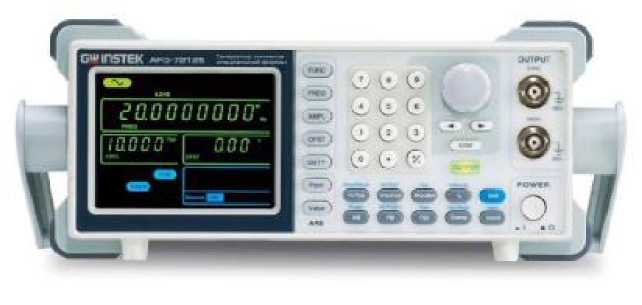

Генератор сигналов специальной формы AFG-72005, AFG-72012, AFG-72025, AFG-72105, AFG-72112, AFG-72125, AFG-73051, AFG-73081

1 шт.

Шнур питания

1 шт.

Измерительный кабель ВЧ

1 шт.

Интерфейсный кабель USB

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Коробка упаковочная

1 шт.

Модификация

AFG-72005

AFG-72105

AFG-72012

AFG-72112

AFG-72025

AFG-72125

AFG-73051

AFG-73081

Максимальная частота

5 МГц

12 МГц

25 МГц

50 МГц

80 МГц

Число каналов

1

Частота дискретизации

20

250

Число точек сигнала произвольной формы

4000

1000000

Вертикальное разрешение

10 бит

16 бит

Форма сигнала

Синус, прямоугольник, треугольник, шум, произвольная форма

Те же плюс пилообразная, импульс, постоянное смещение, sinx/x, экспонента нарастаю-щая/убывающая

Синус

0,1 Гц-5 МГц

0,1 Гц-12 МГц

0,1 Гц-25 МГц

1мкГц-50 МГц

1мкГц-80 МГц

Прямоугольный

0,1 Гц-5 МГц

0,1 Гц-12 МГц

0,1 Гц-25 МГц

1 мкГц-50 МГц

1мкГц-80 МГц

Пила/треугольник

0,1 Гц - 1 МГц

1 мкГц - 1 МГц

Произвольная форма (частота повторения)

10 МГц

100 МГц

Погрешность ус

тановки частоты

120-10 ⁶ при (23±5) °С

±Г10^-6 при (23±5) °С

Модуляция

АМ, ЧМ, ЧМн, Свипирование (только для AFG-72105, AFG-72112, AFG-72125)

АМ, ЧМ, ЧМн, ШИМ, Свипирование

Диапазон ампли

туд

1 мВразмах-10 Враз_М£К (до 20 МГц, на нагрузке 50 Ом)

1 мВ_размах-5 В_размах (20-25 МГц, на нагрузке 50 Ом)

^{10 мВ}размах^{—10 В}размах ^{(на нагруз}ке 50 Ом)

Потребляемая мощность, В^А

менее 25

менее 65

Габаритные размеры

(ширина х высота х длина) мм - 266 х 107 х 293

Масса

2,5 кг                            |                 4,0 кг

Модель

AFG-720XX, AFG-721XX

AFG-730XX

Уровень гармоник в выходном сигнале с амплитудой А по отношению к уровню несущей в разных частотных диапазонах

<-55 дБн в диапазоне 0 - 1 МГц <-45 дБн в диапазоне 1 - 5 МГц <-30 дБн в диапазоне 5 - 25МГц

Везде А>1 Вразмах

<-60 дБн для 0 - 1 МГц

^{и А <3 В}размах

<-55 дБн для 0 - 1 МГц <-45 дБн для 1 - 5 МГц <-30 дБн для 5 - 80 МГц

^А>^{3 В}размах

Суммарные гармонические искажения на частотах до 20 кГц

0,2 %

Модель генератора

AFG-720XX, AFG-721XX

AFG-730XX

Длительность фронта и среза, нс, менее

25

8

Выброс, %, менее

5

Скважность для диапазонов частот, %

1 - 99 при f*<100 кГц

20 - 80 при f от 100 кГц до 5 МГц

40 - 60 при f от 5 МГц до 10 МГц

50 при f от 10 МГц до 25 МГц

20 - 80 при f<25 МГц

40 - 60 при f от 25 МГц до

50 МГц

50 при f от 50 МГц до 80 МГц

Нелинейность

менее 0,1 %

Асимметричность

от 0 % до 100 %

Длительность импульса

от 8 нс до 1999,9 с

Выброс, менее

5 %

Модель генератора

AFG-720XX, AFG-721XX

AFG-730XX

Длина формы сигнала

4000 точек

1000000 точек

Вертикальное разрешение

10 бит

16 бит

Частота дискретизации

20 МГц

200 МГц

Модель генератора

AFG-720XX, AFG-721XX

AFG-730XX

Диапазон амплитуд

^{1 мВ}размах ^{— 10 В}размах ^{(до 20 МГц} ИМП^еданс

50 Ом)

1 мВразмах - 5 Вразмах (для 20 - 25 МГц, импеданс 50 Ом

^{10 мВ}размах ^{— 10 В}размах ^{(импеданс}

50 Ом)

Пределы допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц

± (0,02хА + 2 мВ), при А<1 В

± (0,02хА + 10 мВ), при А>1 В где А - установленное значение амплитуды, мВ

±(0,01 хА + 1 мВ) для А>10 мВ, где А - установленное значение амплитуды, мВ

Неравномерность АЧХ для синусоидального сигнала относительно 1 кГц

±1% (0,1 дБ) при f <100 кГц,

±3% (0,3 дБ) при f = 100 кГц - 5 МГц,

±5% (0,4 дБ) при f = 5 МГц - 12 МГц, ±20% (2 дБ) при f = 12 МГц - 20 МГц,,

±5% (0,4 дБ) при f = 20 МГц - 25 МГц

0,1 дБ при f<10 МГц

0,2 дБ при f от 10 до 50 МГц 0,9 дБ при f от 50 до 70 МГц

1,9 дБ при f от 70 до 80 МГц

Диапазон смещения постоянной составляющей

±4,99 В при нагрузке 50 Ом ±9,98 В без нагрузки

Пределы допускаемой абсолютной погрешности установки смещения

±(0,02хС + 5 мВ + 0,005хА), где А - установленное значение амплитуды, С - установленное значение смещения в мВ

±(0,01 хС + 2 мВ + 0,005 хА), где А - установленное значение амплитуды, С - установленное значение смещения в мВ

Таблица 8- Амплитудная модуляция

Модель генератора

АFG-720ХХ, AFG-721ХХ

AFG-730ХХ

Сигнал несущей

Синус, прямоугольный, треугольный

Синус, прямоугольный, треугольный, пилообразный, импульсный, произвольный

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 2 мГц - 20 кГц

Синус, прямоугольный, треугольный

Синус, прямоугольный, треугольный, пилообразный

Глубина модуляции

0 % -

20 %

Таблица 9 - Частотная (FM

) модуляция

Модель генератора

АFG-720ХХ, AFG-721ХХ

AFG-730ХХ

Сигнал несущей

Синус, прямоугольный, треугольный

Синус, прямоугольный, треугольный, пилообразный

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 2 мГц - 20 кГц

Синус, прямоугольный, треугольный

Синус, прямоугольный, треугольный, пилообразный

Девиация частоты

от 0 до максимальной частоты генератора

Сигнал несущей

Прямоугольный

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в

диапазоне 2 мГц - 20 кГц

Синус, прямоугольный, треугольный, пилообразный

Девиация

от 0 до 100 % ширины импульса

Модель генератора

AFG-721ХХ

AFG-730ХХ

Сигнал несущей

Синус, прямоугольный, треугольный

Синус, прямоугольный, треугольный, пилообразный, импульсный

Источник модуляции

Внутренний/внешний

Форма сигнала модуляции в диапазоне 2 мГц - 100 кГц

Прямоугольная форма сигнала со скважностью 50 %

Модель генератора

AFG-721ХХ

AFG-730ХХ

Сигнал несущей

Синус, прямоугольный, треугольный

Синус, прямоугольный, треугольный, пилообразный

Источник запуска

Внутренний/внешний

Тип модуляции

Линейная/логарифмическая

Время свипирования

от 1 мс до 500 с

Сигнал несущей

Синус, прямоугольный, треугольный, пилообразный

Тип модуляции

Счетная (от 1 до 1000000 периодов), бесконечная

Начальная/конечная фаза

-360° - +360°

Внутренний период

от 1 мс до 500 с

Регулируемый запуск

Внешний запуск

Источник запуска

Ручной, внешний, внутренний

Частотный диапазон

5 Гц - 150 МГц

Уровень входного напряжения и чувствительности (размах)

25 мВ - 30 В в диапазоне частот 5 Гц - 150 МГц

Пределы допускаемой относительной погрешности по частоте за год

2 x 10^-5

Входной импеданс

1 кОм/1 пФ
