Номер по Госреестру СИ: 53254-13
53254-13 Стенды измерительные
(MSD 3000)
Назначение средства измерений:
Стенды измерительные MSD 3000 предназначены для измерений перемещения измерительной платформы с установленным на ней колесом автомобиля в вертикальном направлении.
По данным измерений перемещения платформы производится расчет статической нагрузки, приходящейся на колесо автомобиля и оценка демпфирующих свойств подвески легковых автомобилей и легких грузовиков.

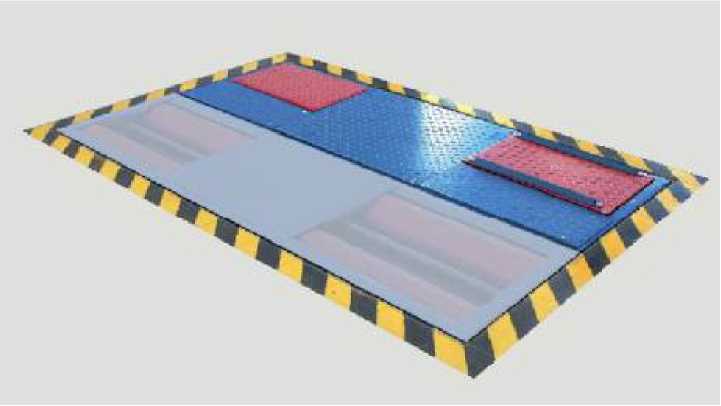

Внешний вид.
Стенды измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.09.2022
Номер записи - 143151
ID в реестре СИ - 365551
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Стенды измерительные MSD 3000MSD 3000, Стенды измерительные MSD 3000, Стенд измерительный MSD3000, Стенд измерительный MSD 3000, Стенд измерительний MSD 3000, Нет модификации, нет данных, MSD 3000 EuroSystem, MSD 3000,
Производитель
Изготовитель - Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 141
Выдано извещений - 2
Кол-во периодических поверок - 71
Кол-во средств измерений - 42
Кол-во владельцев - 30
Усредненный год выпуска СИ - 0
МПИ по поверкам - 375 дн.
Приказы РСТ, где упоминается данный тип СИ
№1952 от 2017.09.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№1190 от 2020.07.14 Об актуализации Перечня
№147 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пожарная безопасность" (ТК 274)
Наличие аналогов СИ: Стенды измерительные (MSD 3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15783-96 01.01.2002 |
Комплекты газоаналитические, MAHA-MDO/Test- geret Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16017-02 01.07.2007 |
Стенды тормозные роликовые, IW Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16017-07 01.08.2012 |
Стенды тормозные роликовые, IW Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16017-97 01.03.2002 |
Стенды для испытаний тормозов автомобилей, IW Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16018-97 01.03.2002 |
Линии контроля технического состояния автомобилей, EUROTEST-2000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16018-98 01.05.2003 |
Комплекты аппаратуры для контроля технического состояния автомобилей, EUROTEST-2000, EURO-SYSTEM Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16164-97 01.05.2002 |
Стенды для испытаний тормозов автомобилей, IW 4 Electronic Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16165-02 01.07.2007 |
Приборы для измерения тормозных характеристик автомобилей, VZM Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16165-07 01.12.2012 |
Приборы для измерения тормозных характеристик автомобилей, VZM Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16165-97 01.05.2002 |
Приборы для измерения тормозных характеристик автомобилей, VZM-100 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17459-98 01.07.2003 |
Приборы для измерения усилий на тормозные педали автомобилей, PED Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17788-04 01.09.2014 |
Приборы для регулировки света фар, LITE 1.1 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17788-98 01.10.2003 |
Приборы для регулировки света фар, LITE 1.1 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
18487-04 01.11.2009 |
Стенды для диагностики тормозной системы автомобилей, 2-PL-Profi, 4-PL-Profi Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
18487-99 01.07.2004 |
Стенды для диагностики тормозной системы автомобиля, 2-PL-Profi, 4-PL-Profi Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19241-00 01.03.2005 |
Приборы для поверки тахографов, TTW/TMK (ATC) Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19514-00 01.05.2005 |
Приборы для регулировки света фар, LITE 1.2 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19962-00 01.07.2005 |
Стенды диагностические тягово-скоростных характеристик автомототранспортных средств, LPS2000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19962-05 01.12.2010 |
Стенды роликовые мощностные, LPS Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22488-02 01.03.2007 |
Анализаторы выхлопных газов двигателя, MGT 5 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
6 месяцев | |
|
22488-05 01.02.2010 |
Анализаторы выхлопных газов двигателя, MGT 5 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22909-02 01.05.2007 |
Дымомеры, MDO 2 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22909-07 01.08.2012 |
Дымомеры, MDO Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22909-14 19.11.2024 |
Дымомеры, MDO 2 мод. MDO 2, MDO 2 LON Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
26285-04 01.02.2009 |
Машины балансировочные, Wheel B10 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
33006-06 26.12.2017 |
Приборы для измерения параметров света фар автотранспортных средств, LITE 3 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47663-11 22.07.2026 |
Анализаторы выхлопных газов двигателя, Газоанализаторы MGT 5 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
53254-13 18.09.2022 |
Стенды измерительные, MSD 3000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53884-13 24.06.2018 |
Стенды силовые роликовые тормозные, IW, MBT Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57874-14 17.06.2029 |
Приборы для измерений параметров света фар автотранспортных средств, MLT 3000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61700-15 07.08.2025 |
Приборы для измерений параметров света фар автотранспортных средств, MLT 1000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
22909-14 26.02.2019 |
Дымомеры, MDO 2 мод. MDO 2, MDO 2 LON Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
76092-19 13.09.2024 |
Стенды роликовые мощностные, LPS, FPS и MSR2 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76781-19 10.12.2029 |
Стенды тормозные роликовые силовые, MBT Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Стенды измерительные (MSD 3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 21 | 0 | 18 | 2 | 15 | 0 | 15 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ИП МАТВЕЕВА НАТАЛЬЯ ВЛАДИМИРОВНА (RA.RU.312849) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 41 | 1 | 1 | 28 | 0 | 10 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Стенды измерительные (MSD 3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4750 | 3535 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2320 | 3535 |
Программное обеспечение
Программное обеспечение служит для управления функциями стендов, обработки полученных данных, а также для хранения и вывода результатов измерений.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового «идентификатора» |
|
EuroSystem |
EuroSy32.exe |
7.10 |
0C2AF4E3 |
CRC32 |
Программное обеспечение зарегистрировано как интеллектуальная собственность «MAHA Maschinenbau Haldenwang GmbH & Co. KG», защищено от несанкционированного доступа электронным USB-ключом HASP и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на приборную стойку стендов измерительных MSD 3000 методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Стенды измерительные MSD 3000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам измерительным MSD 3000
-
1. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720.
-
2. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
-
3. Приказ Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».
-
4. Техническая документация «MAHA Maschinenbau Haldenwang GmbH & Co. KG», Германия.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется по документу МП АПМ 42-12 «Стенды измерительные MSD 3000. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс - М» в 2013 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
|
№ п/п |
Наименование и тип средства поверки |
Основные технические характеристики |
|
1. |
Грузы калибровочные |
Эталонные гири класса М1 по ГОСТ OIML R-111-1-2009 массой 20 кг - 40 шт. |
|
2. |
Рабочий эталон 2-го разряда |
Динамометр по ГОСТ Р 8.663-09 Верхний предел измерения - 50,0 кН Пределы допускаемой погрешности - ± 0,45 % |
|
3. |
Штангенциркуль ТПЦ-Т-150-0,1 по ГОСТ 166-89 |
Диапазон измерений (0 - 150) мм Пределы допускаемой погрешности ± 0,1 мм |
Изготовитель
«MAHA Maschinenbau Haldenwang GmbH & Co. KG», Германия Hoyen 20, 87490 Haldenwang
Телефон: +49 (0) 8374/585-0, факс: +49 (0) 8374/585-497
E-mail: maha@maha.de
Заявитель
ООО «МАХА Руссиа»
195027, Санкт-Петербург, ул. Магнитогорская, д. 11
Тел.: +7 (812) 346-5676, +7 (812) 336-6188, факс: +7 (812) 346-5675
E-mail: info@maha.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия стендов измерительных MSD 3000 основан на измерении перемещений измерительных платформ. Измерения осуществляются как в статическом режиме при наезде колеса на платформу, так и в динамическом, при воспроизведении стендами периодических колебаний платформ с частотой от 5 до 10 Гц. И в том и другом случае измерения перемещений осуществляются под нагрузкой, создаваемой установленными на платформу колесами оси автомобиля.
Статическая нагрузка, приходящаяся на колесо, рассчитывается в результате обработки измеренных значений перемещений измерительных платформ (их две - по числу колес оси автомобиля). Данные статической нагрузки на колеса и ось могут быть преданы в процессорный блок диагностической линии для расчетов эффективности торможения автотранспортных средств.
В динамическом режиме создаваемая частота возбуждения колес и подвески автомобиля поддерживается на уровне 10 Гц, после чего она автоматически снижается до 5 Гц. Колебания системы затухают при неподвижном кузове автомобиля. В процессе затухания колебаний частота непрерывно уменьшается и проходит через область резонансной частоты подрессоренных масс автомобиля. Запасённая при возбуждении колебаний энергия высвобождается с соответствующим увеличением амплитуды колебаний до наибольших значений, причем максимум этой энергии достигается на резонансной частоте.
Амплитуды колебаний регистрируются по перемещению измерительных платформ, которые движутся в такт движениям колеса, записываются и оцениваются электронным методом. Максимальная резонансная амплитуда в значительной степени определяется демпфирующими свойствами подвески автомобиля и измеряется и оценивается по графику затухания колебаний.
В процессе выполнения измерений автомобиль накатывается на измерительные платформы последовательно передней и задней осью.
Конструктивно стенды измерительные MSD 3000 могут быть выполнены в виде моноблока с двумя измерительными платформами. Моноблок устанавливается в фундаментную яму в полу диагностического центра или в «фундаментную ванну», закрепляемую в проёме межэтажного перекрытия здания диагностического центра. Возможна также напольная конструкция стендов.
Также возможно конструктивное исполнение стендов в виде двух отдельных блоков с измерительной платформой в каждом блоке. В этом случае каждый блок стенда устанавливается в фундаментные ямы по обеим сторонам смотровой ямы.
Все стенды жестко закрепляются к основанию фундаментной ямы или к основанию «фундаментной ванны».
Система обработки измерительной информации, система управления и персональный компьютер размещаются в выносной приборной стойке.
Общий вид стендов измерительных MSD 3000
Для ограничения доступа к настройкам и для предотвращения вмешательства в работу конструкция приборной стойки предусматривает возможность доступа к системному блоку компьютера только при наличии специального инструмента.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон перемещения измерительных платформ, мм |
±35 |
|
Пределы приведенной погрешности измерений перемещений измерительных пластин, % |
±2 |
|
Диапазон измерений статической нагрузки на колесо автомобиля, Н |
0:10790 |
|
Пределы относительной погрешности измерений статической нагрузки на колесо автомобиля, % |
±3 |
|
Максимальная нагрузка на ось автомобиля, кг |
2200 |
|
Габаритные размеры, не более, мм |
2320 x 800 x 280 |
|
Масса, не более, кг |
650 |
|
Рабочий диапазон температур, °С |
0 - 40 |
|
Параметры электропитания: однофазная сеть переменного тока
|
220+10% 220-15% 50±1 16 |
|
Средний срок службы, не менее, лет |
8 |
|
Средняя наработка на отказ, не менее, час |
1000 |
