Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус термометров изготавливается из нержавеющей стали (1.4301), а термобаллон - из нержавеющей стали или меди. Термометры изготавливаются с тыльным и радиальным креплением корпуса, а также с поворачивающимся и откидным корпусом.

Термометры серии TBI-R изготавливаются следующих моделей: TBI-R-E, TBI-R-I, TBI-R-S, которые различаются по конструкции, по возможным диапазонам измерений и по способу присоединения к объекту измерений. Модели термометров имеют исполнения, различающиеся по диаметру корпуса, по способу крепления корпуса и термобаллона, по диапазону измерений, по длине термобаллона и по материалу защитной гильзы.

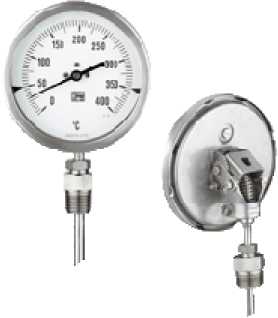

Фотографии общего вида термометров приведены на рисунках 1-3.

Лист № 2 Всего листов 5 Для достижения минимальной вибрации стрелки и максимальной теплопередачи биметаллический элемент термометров может быть заполнен силиконовой жидкостью или глицерином. Термометры также могут быть оснащены внешней корректировкой «нуля».

Монтаж термометров погружного типа на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред.

Термометр               - 1 шт. (модель и исполнение в соответствии с заказом);

Паспорт (на русском языке) - 1 экз.;

Методика поверки - 1 экз. (допускается 1 экз. на партию термометров при поставке в один адрес)

По дополнительному заказу могут поставляться: защитная гильза, монтажные приспособления, различные сигнализирующие устройства.

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности термометров модели TBI-R-S представлены в таблице 1:

Таблица 1

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности термометров модели TBI-R-I представлены в таблице 2:

Таблица 2

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности термометров модели TBI-R-E представлены в таблице 3:

Таблица 3

Диаметр корпуса, мм:

• - для TBI-R-I, TBI-R-S.......................................................63; 80; 100;

• - для TBI-R-E.................................................................100; 125; 150

Диаметр термобаллона, мм:

• - для TBI-R-I, TBI-R-S...................................................................8;

  .................................6; 6,4; 8; 9,6

  от 63 до 250 (и более, по спецзаказу); от 43 до 200 (и более, по спецзаказу);

  .................................от 70 до 900

• - для TBI-R-E..................................

Длина термобаллона, мм:

• - для TBI-R-I...................................

• - для TBI-R-S..................................

• - для TBI-R-E..................................

Степень защиты от воздействия воды и пыли (в зависимости от модели и исполнения термометров) по ГОСТ 14254-96 (МЭК 60529):.................IP54, IP55, IP65, IP67

Средняя наработка до отказа, ч, не менее................................................ 65 000

Средний срок службы, лет, не менее, лет:......................................................10

Рабочие условия эксплуатации:

• - температура окружающей среды, °С: ........................от минус 40 до плюс 70

• - относительная влажность при температуре плюс 35 °С, %, не более ............98.
