Номер по Госреестру СИ: 54156-13
54156-13 Отвертки моментные динамометрические
(Stahlwille Torsiometer 760)
Назначение средства измерений:
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.

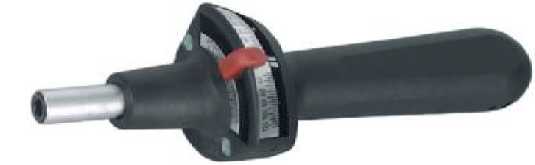

Внешний вид.
Отвертки моментные динамометрические
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 30.05.2024
Номер записи -
ID в реестре СИ - 366582
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
null, 760Nm/6, 760Nm/50, 760/7,5, 760/60, 760/30, 760/15, 760, 730/30, 2020, 1,2-6 Н·м, ц.д. 0,2 Н·м (20) (сН·м), 0,6-3,0 Hm, -, (1,2-6) Н·м, (0,6-3) Н·м, (0,6-3) Н·м, (0,3-1,5) Н·м, (0,3-1,5) Н·м, (0,15-0,75) Н·м,
Производитель
Изготовитель - Фирма "Eduard Wille GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 748
Выдано извещений - 7
Кол-во периодических поверок - 483
Кол-во средств измерений - 206
Кол-во владельцев - 67
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 356 дн.
Приказы РСТ, где упоминается данный тип СИ
№1056 от 2018.05.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№2744 от 2018.12.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№3375 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Чугун, прокат и металлоизделия" (ТК 367)
Наличие аналогов СИ: Отвертки моментные динамометрические (Stahlwille Torsiometer 760)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Eduard Wille GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24432-08 01.06.2013 |
Ключи моментные предельные регулируемые, Stahlwille мод. 720NF, серий 721, 730, 755 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24433-08 01.06.2013 |
Ключи моментные динамометрические, Stahlwille мод. 71, 71aR, 73Nm/15 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24434-08 01.06.2013 |
Измерители крутящего момента силы цифровые, Stahlwille 7721, 7721-1, 7722, 7723-1, 7723-2, 7723-3, 7724, 7724-1 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24435-08 01.06.2013 |
Отвертки моментные предельные регулируемые, Stahlwille мод. 775 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
24436-08 01.06.2013 |
Отвертки моментные динамометрические, Stahlwille мод. 760 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50520-12 20.07.2017 |
Ключи динамометрические электронные, Stahlwille мод. 730D, 714, 712, 713 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54156-13 30.05.2024 |
Отвертки моментные динамометрические, Stahlwille Torsiometer 760 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54157-13 30.05.2024 |
Отвертки моментные предельные регулируемые, Stahlwille Torsiomax 775 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54158-13 30.05.2024 |
Ключи моментные динамометрические, Stahlwille Manoskop 71, Manoskop 71aR, Manoskop 73Nm/15 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54159-13 30.05.2024 |
Ключи моментные предельные регулируемые, Stahlwille Manoskop 720NF, Manoskop 721, Manoskop 730, Manoskop 755 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54694-13 30.05.2024 |
Измерители крутящего момента силы цифровые, Stahlwille серий 7721, 7721-0, 7721-1, 7722, 7723-1, 7723-2, 7723-3, 7724-1, 7727-1 S, 7727-1, 7727-2, 7727-4, 7727-6, 7727-10, 7727-20, 7727-40, 7727-65, 7727-80, 7727-100, 7727-300 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34308-07 01.04.2012 |
Ключи динамометрические, MANOSKOP модели 730D Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
34307-07 01.04.2012 |
Ключи электронные динамометрические, моделей Sensotork 712 и Sensotork 713 Фирма "Eduard Wille GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Отвертки моментные динамометрические (Stahlwille Torsiometer 760)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "218 АРЗ" (RA.RU.312250) | 3 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 9 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 9 | 0 | 9 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО КБХА (РОСС СОБ 3.00111.2013) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "КБП" (RA.RU.311589) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "УАЗ" (RA.RU.311365) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 79 | 5 | 74 | 0 | 79 | 5 | 74 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 53 | 1 | 44 | 4 | 45 | 1 | 44 | ||
| АО "ОКБ "ФАКЕЛ" (1417) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 32 | 11 | 17 | 0 | 4 | 1 | 3 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ПАО "АЭРОФЛОТ" (RA.RU.312079) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 6 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 34 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 56 | 2 | 51 | 0 | 30 | 0 | 30 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 0 | 7 | 0 | 7 | 0 | 6 | ||
| Филиал ПАО «Компания «Сухой» «КнААЗ им. Ю.А.Гагарина» (RA.RU.310532) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 11 | 0 | 9 | 0 | 11 | 0 | 9 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ПАО "ГАЗ" (RA.RU.310591) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "Ульяновский автомобильный завод" (RA.RU.311365) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Конструкторское бюро приборостроения им. академика А.Г. Шипунова" (RA.RU.311589) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 5 | 0 | 0 | 4 | 4 | 0 | ||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 22 | 0 | 22 | 0 | 22 | 0 | 22 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 90 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 46 | 45 | 1 | 0 | 46 | 45 | 1 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 45 | 0 | 45 | 0 | 45 | 0 | 45 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина (RA.RU.310524) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013) | 48 | 0 | 48 | 0 | 48 | 0 | 48 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 11 | 0 | 11 | 0 | 5 | 0 | 5 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "СЛО "РОССИЯ" (RA.RU.311800) | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Отвертки моментные динамометрические (Stahlwille Torsiometer 760)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1900 | 2401 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
3400 | 2401 |
|
ФБУ Пермский ЦСМ Пермский край |
1501 | 2401 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
5028 | 2401 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2210 | 2401 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус отверток моментных динамометрических Stahlwille TORSIOMETER 760.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Отвертки моментные динамометрические Stahlwille TORSIOMETER 760. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к отверткам моментным динамометрическим Stahlwille TORSIOMETER 760
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;
2. Техническая документация «EDUARD WILLE GmbH & Co. KG», Германия.
Изготовитель
«EDUARD WILLE GmbH & Co. KG», ГерманияLindenallee, 27, D-42349, Wuppertal, Germany,
тел.: +49 0202 4791-265, факс: +49 0202 4791-355
E-mail: info@stahlwille. de
Заявитель
ООО «Эквинет Техник»
111020, г. Москва, ул. Боровая, д. 7, стр. 2
Тел.: +7 495 6642141, Факс: +7 495 6642140
E-mail: info@equinet.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип работы отверток моментных динамометрических Stahlwille TORSIOMETER 760 основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение.
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 состоят из корпуса, рукоятки, шкалы с указателем, отградуированной в единицах измерения крутящего момента силы, и внутреннего гнезда для установки шлицевой насадки.
Выпускаемые модификации различаются диапазоном измерений крутящего момента силы.
Опломбирование отверток моментных динамометрических Stahlwille TORSIOMETER 760 не производится, ограничение доступа обеспечивается конструкцией самой отвертки, которая может быть вскрыта только при помощи специального инструмента.
Общий вид отверток моментных динамометрических Stahlwille TORSIOMETER 760
|
Наименование |
Кол-во |
|
Отвертка моментная динамометрическая Stahlwille TORSIOMETER 760 |
1 |
|
Руководство по эксплуатации |
1 |
|
Футляр |
1 |
|
Диапазон измерений, Н^м |
Пределы допускаемой относительной погрешности, % |
Цена деления шкалы, Н^м (сН^м) |
Размер внутреннего шестигранника, мм |
Масса, г, не более |
Г абаритные размеры, мм, не более: длина |
|
0,15 - 0,75 |
±4 |
0,025 (2,5) |
6,3 |
225 |
185 |
|
0,3 - 1,50 |
0,05 (5) |
6,3 |
225 |
185 | |
|
0,6 - 3,0 |
0,1 (10) |
6,3 |
230 |
185 | |
|
1,2 - 6,0 |
0,2 (20) |
6,3 |
230 |
185 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от -20°С до + 60°С.
