Номер по Госреестру СИ: 54726-13
54726-13 Система томографическая
(General Electric v|tome|x m 300)

Назначение средства измерений:
Система томографическая General Electric v|tome|x m 300 предназначена для измерений геометрических размеров деталей отклонения формы и расположения поверхностей элементов деталей.

Аналитический паспорт типа средства измерений

54726-13 — Система томографическая

General Electric v|tome|x m 300

Фирма "GE Sensing & Inspection Technologies GmbH" ГЕРМАНИЯ МПИ: 1 год Действует
0
организаций
0
владельцев
1
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
13
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
5be7b61d-b68c-1e46-5b48-4871d178728254726-132020-05-07актуальная
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

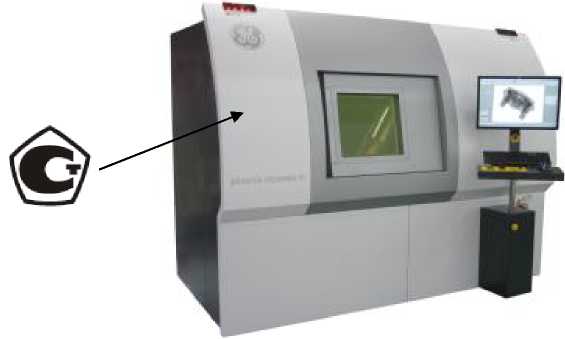

Внешний вид. Система томографическая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система томографическая
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 144803
ID в реестре СИ - 367203
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "GE Sensing & Inspection Technologies GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 300 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Система томографическая (General Electric v|tome|x m 300)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "GE Sensing & Inspection Technologies GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
31425-12
29.06.2017
Дефектоскопы ультразвуковые портативные, USM35 X, USM35 X DAC, USM35 X S
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
35172-13
14.08.2024
Твердомеры портативные комбинированные, MIC 20
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
39296-08
01.12.2013
Дефектоскопы ультразвуковые, USD 30
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
41199-09
01.09.2014
Дефектоскопы ультразвуковые, USIP 40 Rack, USIP 40 Box
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
47409-11

Система ультразвукового контроля, RWP-VIS
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
54726-13

Система томографическая, General Electric v|tome|x m 300
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
55153-13
14.08.2024
Твердомеры портативные динамические, DynaPOCKET
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
55207-13
14.08.2024
Твердомеры портативные, TIV
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
55211-13
14.08.2024
Твердомеры портативные ультразвуковые, MIC 10, MIC 10DL
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
55212-13
14.08.2024
Твердомеры портативные динамические, DynaMIC, DynaMIC DL
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
1 год
57660-14
11.06.2019
Счетчики-расходомеры массовые, Rheonik
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
4 года
61749-15
01.10.2025
Дефектоскопы ультразвуковые портативные, USM 36
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
64427-16
29.06.2026
Дефектоскопы ультразвуковые, USLT USB
Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Кто поверяет Система томографическая (General Electric v|tome|x m 300)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система томографическая (General Electric v|tome|x m 300)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Система оснащена программным обеспечением datos x версии V 2.х и VG Studio MAX версии 2.х. ПО datos x служит для управления процессом получения рентгеновских проекций и создания 3D модели исследуемого объекта. ПО VG Studio MAX служит для работы с полученной 3D моделью и измерения геометрических параметров образца.

Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

программирования или изменения метрологически значимых функций отсутствуют. Защита программного обеспечения томографов соответствует уровню «С» по

МИ 3286-2010

Идентификационные данные программного обеспечения приведены в таблице.

Наименование программного обеспечения

Идентификационно е наименование программного обеспечения

Номер версии (идентификацион ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

datos|x

Datos.exe

2.x

8AAF9994ECC255

31F9C8BD74D4088

061

MD5

VG Studio MAX

vgstudio.exe

2.x

2BC1C6EA10E1D DD0B860DB398E2 1187F

MD5

Программное    обеспечение    является    неизменным.    Средства   для


SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую часть корпуса системы томографической методом наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Метод измерений изложен в документе «Система томографическая General Electric v|tome|x m 300. Руководство по эксплуатации»


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системе томографической General Electric серии v|tome|x m 300

ГОСТ Р 8.763 - 2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 * 10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы - изготовителя.

Поверка

Поверка осуществляется по документу МП 54726-13 «Система томографическая General Electric v|tome|x m 300 компании GE Sensing & Inspection Technologies GmbH, Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», г. Москва в июне 2013 г.

Основные средства поверки: Меры для поверки систем томографических General Electric с пределами допускаемых отклонений диаметров сфер ±0,002 мм и пределами допускаемых отклонений расстояния между центрами сфер ±0,002 мм.


Изготовитель

GE Sensing & Inspection Technologies GmbH, Германия. 31515, s. Wunstorf, Niels-Bohr-St. 7
T +49-5031-172-168 F +49-5031-172-299 www.ge-mcs.com/phoenix

Заявитель

ЗАО Предприятие Остек. Россия, 121467, Москва, Молдавская ул., д. 5, стр. 2, Тел.: +7 (495) 788-44-44, факс: +7 (495) 788-44-42, www.ostec-group.ru, info@ostec-group.ru

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. Москва

Конструктивно система выполнена из напольных приборов, состоящих из следующих блоков: гранитное основание, рентгеновская трубка, цифровой детектор, манипулятор с образцом и корпус. Трубка служат источником квантов рентгеновского излучения. Приемником рентгеновского излучения, прошедшего через исследуемый образец, служит цифровой детектор.

Принцип проведения измерений состоит из 3-х этапов:

Получение двухмерных изображений объекта.

Томографическая реконструкция.

Исследование трехмерной модели объекта.

На этапе получения двухмерных изображений исследуемый объект, помещенный на манипуляторе между трубкой и детектором, автоматически поворачивается с небольшим шагом вокруг своей оси на 360°. В каждом положении делается снимок объекта. Для получения модели всего объекта необходимо, чтобы он полностью присутствовал на всех снимках. Общее число положений, в которых делаются снимки объекта, выбирается в зависимости от количества пикселей детектора, требуемого качества модели и может составлять от нескольких сотен до нескольких тысяч.

На этапе томографической реконструкции обрабатываются полученные рентгеновские снимки объекта, и генерируется трехмерная модель объекта, то есть в каждой точке (вокселе) трехмерного пространства, в которой производится реконструкция, определяется значение по шкале серого цвета, отражающее ослабление рентгеновского излучения соответствующим фрагментом объекта.

На этапе исследования трехмерной модели объекта переходят к работе с полученной моделью, для чего используется специальное программное обеспечение. Для удобства восприятия градациям серого цвета можно присвоить требуемый цвет и при этом возможны градиентные переходы.

Внешний вид. Система томографическая (General Electric v|tome|x m 300), http://oei-analitika.ru

Рисунок 1 - Внешний вид системы томографической v|tome|x m 300 и место нанесения знака утверждения типа.

Лист № 2 Всего листов 3

Наименование

Кол-во

Примечание

Система томографическая General Electric v|tome|x m 300

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Лист № 3 Всего листов 3

Диапазон измерений, мм

  • - высота

  • - диаметр

От 10 до 600 вкл.

От 10 до 500 вкл.

Максимальная масса образца, кг

20

Пределы допускаемой абсолютной погрешности измерений расстояний между центрами сфер, мкм

±(5+L/100), где L измеряемая длина в мм

Пределы допускаемой абсолютной погрешности при сканировании, мкм

±3

Пределы допускаемой абсолютной погрешности при измерении формы, мкм

±3

Габаритные размеры прибора, не более, мм -ширина

-длина

-высота

2620

2180

2100

Масса прибора, не более, кг

7600

Условия эксплуатации:

Диапазон рабочих температур, °С Относительная влажность воздуха, %

20 ± 2

От 25 до 85
