Конструктивно меры-имитаторы Р40116М представляют собой настольные электроизмерительные приборы с вертикальной лицевой панелью.

При восп₄роизведе₉нии значений электрического сопротивления постоянному току в диапазоне от 1-10⁴ до 1-10⁹ Ом меры представляют собой магазины сопротивлений, состоящие из пяти декад, обозначенных на лицевой панели «x10⁴», «x10⁵», «x10⁶», «x10⁷», «x10⁸» возле лимбов соответствующих переключателей (S1 - S5). Каждая декада магазинов сопротивления состоит из восьми условно выделяемых групп последовательно соединенных резисторов типа МРХ из литого микропровода в стеклянной изоляции. Каждая группа образована одним, двумя или тремя основными и одним подгоночным резистором. Две из указанных восьми групп являются резервными.

При воспр₉оизведении ₁з₂начений электрического сопротивления постоянному току в диапазоне от 110⁹ до 0,99940¹² Ом меры подключаются по трехзажимной схеме включения. При этом меры представляют собой имитатор электрического сопротивления, выполненный по схеме «звезда», с фиксированными номинальными значен₇ иями соп₈ротивления двух из трех ее лучей, устанавливаемыми переключателями декад «x10⁷» и «x10⁸» магазина сопротивления меры. Номинальное значение сопротивления третьего из лучей схемы «звезда» коммутируется переключателями S6 - S8, соответствующими трем декадам, представляющим собой магазин проводимости меры и обозначенным на лицевой панели «x10⁹», «x10¹⁰», «x10¹¹» возле лимбов соответствующих переключателей.

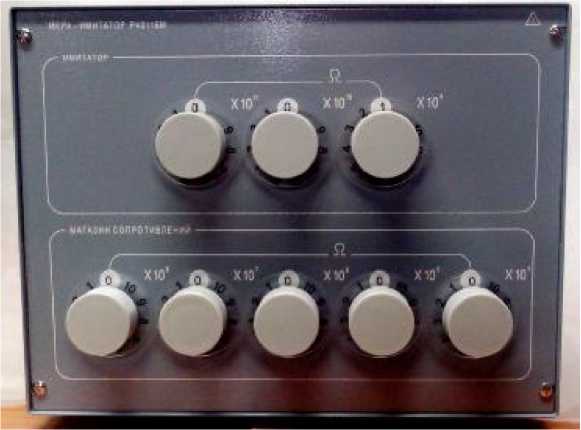

Фотография общего вида мер представлена на рисунке 1.

Рисунок 1 - Фотография общего вида мер-имитаторов Р40116М

Комплект поставки мер-имитаторов Р40116М представлен в таблице 4. Таблица 4

Число декад - 8.

Номинальное сопротивление одной ступени, Ом:

• - в диапазоне от 10⁴ до 10⁹ Ом (двухзажимное включение) - 10⁴; 10⁵; 10⁶; 10⁷; 10⁸;

• - в диапазоне от 1 • 10⁹ до 0,999П0¹² Ом (трехзажимное включение) - 10⁹; 10¹⁰; 10¹¹. Номинальное (максимальное) значения напряжения по диапазонам воспроизведения

и_ном (и_макс) (при включении не менее одной ступени декады), В:

• - в диапазоне от 10⁴ до 10⁵ Ом - 25 (75);

• - в диапазоне от 10⁵ до 10⁷ Ом - 50 (250);

• - в диапазоне от 10⁷₈ до 10₉⁸ Ом - 100 (1000);

• - в диапазоне от 10⁸ до 10⁹ Ом - 2000 (3000).

Пределы допускаемой основной относительной погрешности меры d и допускаемое изменение сопротивления меры за год d_н (нестабильность) со дня первой поверки меры по диапазонам воспроизведения не превышают значений, указанных в таблице 1, при нормальных

условиях применения, приведенных в таблице 2. Таблица 1

Для декад магазина проводимости меры с обозначением «x10⁹», «x10¹⁰», «x10¹¹» предел допускаемой основной относительной погрешности d равен 0,05 % при нормальных условиях применения, приведенных в таблице 2.

Таблица 2

Пределы допускаемой основной относительной погрешности меры d и допускаемое изменение сопротивления меры за год d_н (нестабильность) со дня первой поверки меры для резервных ступеней магазина меры не превышают значений, указанных в таблице 3. Таблица 3

Пределы допускаемой дополнительной погрешности меры, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и нижним (верхним) пределом рабочих температур, не превышают пределов допускаемой основной погрешности меры согласно таблице 1.

Пределы допускаемой дополнительной погрешности меры, вызванной изменением напряжения от номинального до максимального, не превышают пределов допускаемой основной погрешности меры согласно таблице 1.

Электрическое сопротивление изоляции постоянному току между корпусом и каждым из разъемов «Х1», «Х2» - не менее 110¹³ Ом, а относительно экрана (разъем «Е») - не менее 110¹² Ом.

Время установления рабочего режима меры - не более 4 с при максимальном значении напряжения.

Норма средней наработки на отказ меры с учетом технического обслуживания - 6000 ч.

Полный срок службы меры - не менее 10 лет.

Габаритные размеры меры (ширина х высота х глубина) - 320 х 290 х 105 мм.

Масса меры - не более 10 кг.
