Номер по Госреестру СИ: 54946-13
54946-13 Анализаторы параметров работы двигателей динамические
(EXP4000)
Назначение средства измерений:
Анализаторы параметров работы двигателей динамические EXP4000 (далее -
анализаторы) предназначены для проведения измерений напряжения и силы переменного тока.
Аналитический паспорт типа средства измерений
54946-13 — Анализаторы параметров работы двигателей динамические
EXP4000
Фирма "Baker Instrument Company"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
2
организаций1
владельцев1
версий2
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 2
1
Владельцев СИ
эффективное число: 1
1
Экземпляров СИ
по агрегатам владельцев / организаций
50%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
50%
Поверки юрлиц
доля в общем объёме
4 227 ₽
Средневзвешенная цена
медиана: 4 227 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
5 000
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 2 поверок; пик пришёлся на 2014 год (1).
- Последний завершённый год показал рост на 0% (2021 к 2014).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 2 организациями; концентрация высокая (HHI 5000), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 1 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 227 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2014 — 1
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 3 928–4 525 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "ГАЗПРОМ НЕФТЬ ШЕЛЬФ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 7b198b50-146f-7ac9-fbe1-0810c932aa1c | 54946-13 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.09.2018
Номер записи - 145059
ID в реестре СИ - 367459
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
EXP4000, нет данных
Производитель
Изготовитель - Фирма "Baker Instrument Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2964 от 2022.11.24 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пчеловодство" (ТК 432)
Наличие аналогов СИ: Анализаторы параметров работы двигателей динамические (EXP4000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Baker Instrument Company"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39606-08 |
Анализатор обмоток, AWA IV Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39607-08 |
Прибор диагностики электродвигателей, Explorer Series II Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40447-09 |
Установка контрольно-измерительная для диагностирования электродвигателей импульсным и постоянным напряжением, ST215R Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51546-12 |
Анализатор обмоток, AWAIV-12HO Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54945-13 23.09.2018 |
Анализаторы параметров обмоток электрических машин автоматические, AWAIV Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54946-13 23.09.2018 |
Анализаторы параметров работы двигателей динамические, EXP4000 Фирма "Baker Instrument Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Кто поверяет Анализаторы параметров работы двигателей динамические (EXP4000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы параметров работы двигателей динамические (EXP4000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
4525 | 4525 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО).
Программное обеспечение «Explorer» и «M.A.T.» разработано для использования с персональными компьютерами, оно имеет специальную конфигурацию и файловую структуру, что необходимо для корректного функционирования анализатора.
Программы работают с базой данных по электродвигателям многих производителей, позволяя сравнивать характеристики и эффективность работы.
Встроенное программное обеспечение представляет собой микропрограмму,
предназначенную для обеспечения нормального функционирования анализатора, управления
интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Таблица 1 - Характеристики ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное |
Explorer 2.4 |
не ниже 2.4 |
- |
- |
|
Встроенное |
M.A.T. |
не ниже 1.0 |
- |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «С».
Место пломбирования

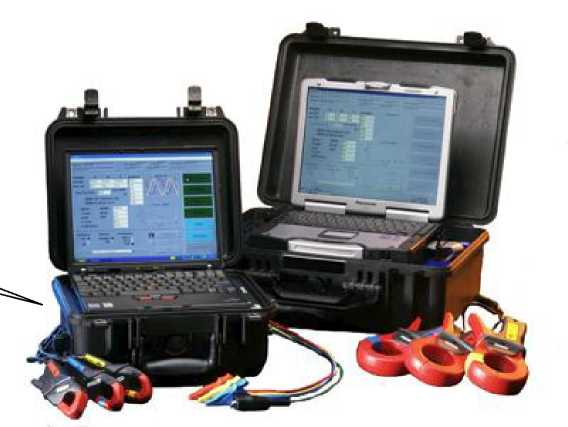

Рис. 1 - Внешний вид
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель анализаторов методом трафаретной печати со слоем защитного покрытия.
Лист № 3
Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Анализаторы параметров работы двигателей динамические EXP4000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров работы двигателей динамическим EXP4000:
-
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
-
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
-
- ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2409 Гц»;
-
- МИ 1940-88 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот от 20 до1406 Гц;
-
- Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по документу МП 54946-13 «Анализаторы параметров работы двигателей динамические EXP4000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.
Основное средство поверки:
Калибратор универсальный 9100 (Госреестр № 25985-09).
Изготовитель
Baker Instrument Company, США.
Адрес: 4812 McMurry Ave. Форт-Коллинз, 80525/
Телефон / Факс: 970-282-1200
Сайт: www.skf.com
Заявитель
Закрытое акционерное общество СКФ (ЗАО СКФ), г. Москва.Адрес: РФ, 123317, г. Москва, ул. Пресненская набережная, 10, этаж. 52.
Телефон / Факс: +7 (495) 510 1820/ + 7 (495) 690 9734
Сайт: www.skf.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов напряжения (силы переменного тока) и последующей их обработке, основанной на быстром преобразовании DFLL (цифровая частотно-замкнутая петля).
Анализатор создан для мониторинга параметров силовой цепи в режиме on-line, а также для контроля производительности и нагрузки.
Анализатором можно проводить оперативную диагностику электродвигателя по следующим параметрам:
-
• Среднеквадратического значения напряжения переменного тока
-
• Коэффициент несимметрии напряжений
-
• Коэффициент искажения синусоидальности кривой напряжения
-
• Состояния стержней обмотки ротора
-
• Перегрузка по току
-
• Коэффициент полезного действия
-
• Колебания крутящего момента
Основные метрологические и технические характеристики приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерения среднеквадратического напряжения переменного тока, В |
значения |
от 0 до 1000 |
|
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерения среднеквадратического значения напряжения переменного тока, % |
±1 | |
|
Диапазоны измерения среднеквадратического значения силы переменного тока, А |
от 0 до 10; от 0 до 150; от 0 до 1000; от 0 до 3000 | |
|
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерения среднеквадратического значения силы переменного тока, А |
±1 | |
|
Напряжение питания частотой 50 Гц, В |
от 110 до 250 | |
|
Рабочие условия применения: | ||
|
от минус 18 до плюс 38 50 | |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
410х200х530 | |
|
Масса, кг, не более |
6,8 | |
|
Средняя наработка на отказ, ч, не менее |
45000 | |
|
Срок службы, лет, не менее |
10 | |
