Принцип действия счетчиков-расходомеров жидкости камерных CONTOIL (далее -счётчики) основан на измерении количества оборотов ротора, выполненного в виде кольца, вращающегося под действием потока жидкости. Поток жидкости при входе в измерительную камеру разделяется на две части, внутренний и внешний, которые на выходе объединяются. Количество оборотов ротора пропорционально объему жидкости, прошедшей через счетчик.

Конструктивно счетчики состоят из первичного преобразователя расхода, механического или электронного счётного устройства (сумматора), установленного на корпусе счетчика.

Первичный преобразователь расхода представляет собой металлический корпус, внутри которого помещен кольцевой ротор из композитного материала, который под действием потока жидкости перемещается в измерительной камере. Вращательное движение ротора передается на механическое или электронное счётное устройство (сумматор), через магнитную муфту. В зависимости от модели, счётчики могут быть оснащены механическим или электронным счётным устройством (сумматором). В механическом сумматоре значения объема жидкости индицируются на роликовом отсчетном устройстве и двух индикаторах часового типа для младших разрядов, а в электронном на жидкокристаллическом табло. В зависимости от модификации модели, счётчики могут быть оснащены дополнительным импульсным выходом (RV), для передачи сигналов во внешние цепи, кроме этого, модели с электронным сумматором, снабжаются как выходом постоянного тока 4 - 20 мА (IN), так и частотным выходом.

Счетчики присоединяются к трубопроводу с помощью резьбового соединения (RC) или фланцевого (FL), в зависимости от модели.

При установке в трубопровод, прямые участки до и после расходомера не требуются.

Счётчики выпускаются следующих моделей: VZO, VZOA, VZO-OEM, VZF, VZFA, VZP, VZD, DFM, модели отличаются по диапазону измерений, классу точности, виду топлива, , виду соединения, типу счётного устройства и выходным сигналам.

Модели DFM предназначены для дифференциального метода измерения, на основе их показаний производится вычисление разности двух объёмов (прямого и обратного потока) универсальным интегрирующим компьютером. Модель DFM представляет собой две соединённые вместе измерительные камеры счетчиков (VZO/VZP/VZD-8 мм) с импульсным выходом по двум каналам.

Внешний вид счетчика показан на рис.1.

Рис. 1

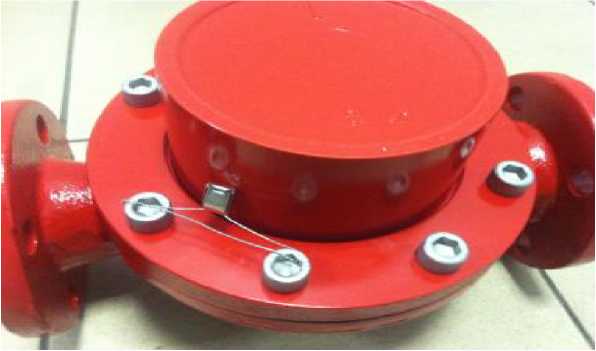

Место установки заводской пломбы показано на рис.2.

Рис. 2

Счетчик-расходомер жидкости камерный CONTOIL                 1 шт.;

Руководство по эксплуатации                                       1 экз.

Основные метрологические и технические характеристики счетчиков представлены в таблице 2. Таблица 2
