Номер по Госреестру СИ: 55119-13
55119-13 Шунты измерительные постоянного тока
(9230A-500, 9230A-1000)
Назначение средства измерений:
Шунты измерительные постоянного тока 9230A-500, 9230A-1000 (далее - шунты) с принудительным охлаждением предназначены для расширения пределов измерения показывающих и регистрирующих приборов постоянного тока.
Внешний вид.
Шунты измерительные постоянного тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 145252
ID в реестре СИ - 367652
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
9230A-500, 9230A-1000,
Производитель
Изготовитель - Фирма "Guildline Instruments Limited"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 510 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Шунты измерительные постоянного тока (9230A-500, 9230A-1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Guildline Instruments Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55119-13 |
Шунты измерительные постоянного тока, 9230A-500, 9230A-1000 Фирма "Guildline Instruments Limited" (КАНАДА ) |
ОТ |
2 года |
|
61103-15 12.08.2025 |
Мосты-компараторы постоянного тока для измерения электрического сопротивления автоматические, 6622A мод. 6622A-B, 6622A-XR, 6622A-XPR, 6622A-XPS, 6622A-HV, 6622A-T Фирма "Guildline Instruments Limited" (КАНАДА ) |
ОТ МП |
1 год |
|
65001-16 07.09.2026 |
Тераомметры, 6530 мод. 6530-В, 6530-ХВ, 6530-ХР, 6530-ХРR Фирма "Guildline Instruments Limited" (КАНАДА ) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Шунты измерительные постоянного тока (9230A-500, 9230A-1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 16 | 12 | 4 | 0 | 16 | 12 | 4 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Шунты измерительные постоянного тока (9230A-500, 9230A-1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1375 | 1837 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
2299 | 1837 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на шунт методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью шунтов измерительных постоянного тока 9230A-500, 9230A-1000 указаны в документе «Шунты измерительные постоянного тока 9230A-500, 9230A-1000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к шунтам измерительным постоянного тока 9230A-500, 9230A-1000
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
-
3 Техническая документация фирмы-изготовителя.
Поверка
ПоверкаПоверка шунтов измерительных постоянного тока 9230A-500, 9230A-1000 осуществляется по документу МП-021/551-2013 «Шунты измерительные постоянного тока 9230A-500, 9230A-1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 22 августа 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр цифровой прецизионный 8508A
диапазон измерения электрического сопротивления: 0 - 200 МОм
предел допускаемой абсолютной погрешности (на пределе 2 Ом) (DR): ± (0,000015)^R
Изготовитель
Фирма «Guildline Instruments Limited», Канада
Адрес: 21 Gilroy Street, PO Box 99, Smiths Falls, Ontario, Canada K7A 4S9
Phone: (613) 283-3000 Fax: (613) 283-6082
Email: sales@guildline.com
Web: www.guildline.com
Заявитель
ЗАО «ПриСТ»
109444, г. Москва, ул. Ташкентская, д. 9
Тел.: (495)777-55-91. Факс: (495)633-85-02
http://www.prist.ru
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Шунты измерительные постоянного тока 9230A-500, 9230A-1000 выполнены в виде пластин из манганина, соединенных твердым припоем с наконечниками из латуни и меди. Наконечники имеют резьбовые соединения для токовых и потенциальных зажимов-винтов.
Шунты расположены на изолирующей подложке для механической устойчивости и покрыты перфорированной металлической крышкой для наилучшего охлаждения. Сверху на шунт устанавливается блок вентиляторов для принудительного охлаждения.
Фотография общего вида шунтов представлена на рисунке 1.
\

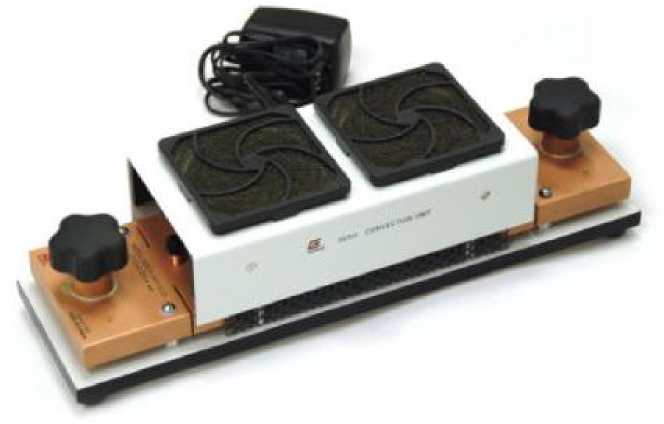

Рисунок 1 - Фотография общего вида шунтов измерительных постоянного тока 9230A-500, 9230A-1000
Основные метрологические и технические характеристики шунтов измерительных постоянного тока 9230A-500, 9230A-1000 представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
9230A-500 |
9230A-1000 | |
|
Номинальное сопротивление, мОм |
0,5 |
0,1 |
|
Максимальный ток (при использовании принудительного охлаждения), А |
500 |
1000 |
|
Пределы допускаемой основной относительной погрешности шунта по сопротивлению, % |
± 0,01 |
± 0,025 |
|
Пределы допускаемой дополнительной погрешности шунта, вызванной отклонением температуры окружающего воздуха от нормальной, % / °С |
± 0,0004 |
± 0,0025 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | |
|
9230A-500 |
9230A-1000 | |
|
Время установления рабочего режима при |
2 |
4 |
|
использовании принудительного охлаждения, мин | ||
|
Г абаритные размеры (длинахширинахвысота), мм |
406 х 114 х 96 |
530 х 114 х 145 |
|
Масса, кг, не более |
5,8 |
7,2 |
|
Нормальные условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от 22 до 24 | |
|
- относительная влажность, %, не более |
70 | |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от 18 до 28 | |
|
- относительная влажность, %, не более |
70 | |
