Номер по Госреестру СИ: 55155-13
55155-13 Калориметры дифференциальные сканирующие
(DSC PT10, DSC PT1600, DTA PT1600)
Назначение средства измерений:
Калориметры дифференциальные сканирующие модификаций DSC PT10, DSC PT1600, DTA PT1600 , (далее «калориметры»), предназначены для измерения теплоты и температур фазовых переходов, удельной теплоемкости твердых, жидких и порошкообразных веществ, а также для определения температур и тепловых эффектов твердофазных реакций.
Внешний вид.
Калориметры дифференциальные сканирующие
Рисунок № 1
Внешний вид.
Калориметры дифференциальные сканирующие
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 04.10.2018
Номер записи - 145292
ID в реестре СИ - 367692
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модификация DSC PT1600,
Производитель
Изготовитель - Фирма "Linseis Messgeräte GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№697 от 2019.04.05 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Калориметры дифференциальные сканирующие (DSC PT10, DSC PT1600, DTA PT1600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Linseis Messgeräte GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41097-09 |
Прибор термомеханического анализа, TMA PT600LT Фирма "Linseis Messgeräte GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55155-13 04.10.2018 |
Калориметры дифференциальные сканирующие, DSC PT10, DSC PT1600, DTA PT1600 Фирма "Linseis Messgeräte GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55156-13 04.10.2018 |
Дилатометры с толкателем, L75H, L75V, L76, L78/RITA Фирма "Linseis Messgeräte GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
83575-21 01.11.2026 |
Дилатометры с толкателем, L - series Фирма "Linseis Messgeräte GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Калориметры дифференциальные сканирующие (DSC PT10, DSC PT1600, DTA PT1600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Калориметры дифференциальные сканирующие (DSC PT10, DSC PT1600, DTA PT1600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6272 | 3388 |
|
ФБУ Липецкий ЦСМ Липецкая область |
503 | 3388 |
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в калориметрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка калориметров, выбор режимов и установка параметров эксперимента, калибровка калориметров на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Калориметры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования. Программное обеспечение калориметров состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО калориметров разработано изготовителем специально для решения задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно калориметр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Внешняя часть ПО является универсальной для всех видов калориметров и имеет возможность управления несколькими приборами одновременно.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Linseis Platinum |
Linseis Platinum |
1.0.89 |
*) |
|
TAWIN |
TAWIN |
3.21 |
*) | |
|
«Linseis Admini-stration» |
«Linseis Admini-stration» |
1.0.18 |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью калориметра.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус калориметра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы калориметра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в документах «Калориметр дифференциальный сканирующий DSC PT10. Руководство по эксплуатации», «Калориметр дифференциальный сканирующий DSC PT1600. Руководство по эксплуатации» и «Калориметр дифференциальный сканирующий DTA PT1600. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования калориметрам ГОСТ 8.141-75.Государственный первичный эталон и общесоюзная поверочная схема для средств измерения удельной теплоемкости в диапазоне температур 273,15.. .700 К.
Техническая документация фирмы «Linseis Messgerate GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 2413-0030-2013 «Калориметры дифференциальные сканирующие модификаций DSC PT10, DSC PT1600, DTA PT1600 фирмы "Linseis Messgerate
Лист № 5 Всего листов 5 GmbH", Германия Методика поверки», утвержденному в июле 2013 г. ГСИ СИ ФГУП «ВНИ-ИМ им. Д.И. Менделеева» Основные средства поверки:
1.Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82, ГСО 2313-82, ГСО 2314-82 , ГСО 2315-82, ГСО 2316-82 и ГСО 1363-78
2.Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 2 г, 1 класс точности по ГОСТ Р53228-2008 ;
Изготовитель
«Linseis Messgerate GmbH», Германия, Адрес : Vielitzerstr. 43, Selb, 95100, Germany (ул. Вилитцер, 43, г. Зельб, 95100, Германия). www.linseis.com
Заявитель
ООО «ЛабИнструмент» Адрес: 117997, Москва, ул. Миклухо-Маклая, д. 16/10, корп. 32, оф. 410.Тел./факс (495)223-4815, (499) 72-488-72, kh@labinstruments.ru www.labinstruments.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10,Адрес :190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru
Принцип действия прибора основан на интегрировании во времени сигнала датчика, измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена образцом, при их одновременном регулируемом по скорости нагревании в печи до заданной температуры. Полученное интегральное значение является мерой выделенной или поглощенной образцом теплоты фазового перехода
Принцип измерения температуры фазовых переходов основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Калориметры представляют собой настольные лабораторные приборы.
Калориметры модификации DSC PT10 состоят из калориметрической ячейки, системы контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе персонального компьютера.
Калориметры модификации DSC PT1600 и DTA PT1600 состоят из измерительной системы (сенсора), нагревательной печи, системы контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе персонального IBM совместимого компьютера.
Система контроля атмосферы представляет собой встроенный ротаметр с ручной регулировкой расхода газа.
В калориметрах измерение теплового потока производится одновременно для исследуемого образца и образца сравнения. Калориметры оснащены специальной системой охлаждения ячейки, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Внешний вид калориметров показан на Рис 1 и Рис.2

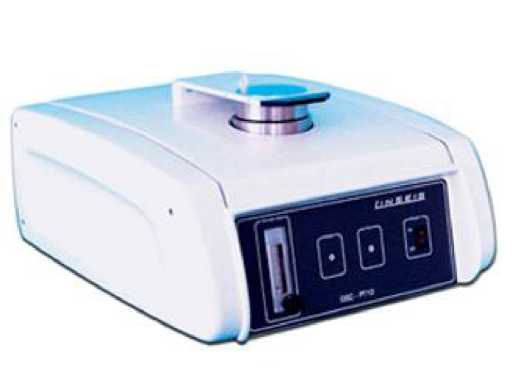

Калориметры модификации DSC PT10
Рис.1

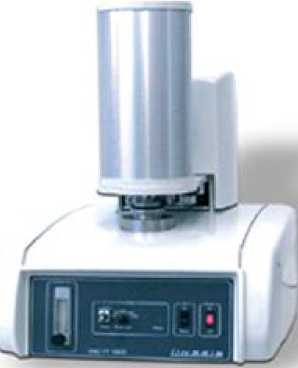

Калориметры модификаций DSC PT1600 и DTA PT1600 Рис.2
|
Наименование характеристики |
Модификации калориметров | ||
|
DSC PT10 |
DSC PT1600 |
DTA PT1600 | |
|
Диапазон показаний температуры, °C |
от минус 150 до 700 |
от минус 150 до 500 от 25 до 1000 от 25 до 1400 от 25 до 1600 от 25 до 1650 от 25 до 1750 |
от минус 150 до 500 от 25 до 1000 от 25 до 1600 от 25 до 1750 от 25 до 2000 от 25 до 2400 |
|
Диапазон измерений температуры, °C |
от 30 до 700 | ||
|
Пределы допускаемой абсолютной погрешности измерения температуры, К |
±1,0 |
±1,0 |
±1,0 |
|
Диапазон измерений удельной теплоты, кДж/кг |
От 10 до 1000 |
От 10 до 1000 |
От 10 до 1000 |
|
Диапазон измерений удельной теплоемкости, Дж/(кгК) |
От 200 до 1500 |
От 350 до 2000 |
от 200 до 3000 |
|
Пределы допускаемой относительной погрешности измерения удельной теплоты, % |
±3,0 | ||
|
Пределы допускаемой относительной погрешности измерения удельной теплоемкости, % |
±2,5 | ||
|
Скорость нагрева, °С/мин |
от 0,01 до 100 |
от 0,01 до 100* |
от 0,01 до 50 |
|
Напряжение питания, В |
230 ±10% |
230 ±10% |
230 ±10% |
|
Частота, Гц Потребляемая мощ- |
50 /60 |
50/60 |
50 /60 |
|
ность, В\А, не более |
2000 |
3500 |
3500 |
|
Габаритные размеры |
430 х 540 х 330 |
500 х 700 х 900 |
500 х 700 х 900 |
|
(ширина, глубина, вы- |
Для DTA с диапа- | ||
|
сота), мм, не более |
зоном до 2400°С: | ||
|
550 х 600 х 1530 | |||
|
Масса, кг, не более |
10 |
38 |
38 |
|
Срок службы, лет |
10 |
10 |
10 |
*Зависит от типа печи
Условия эксплуатации:
|
Диапазон температуры окружающего воздуха, °С |
от 18 до 25 |
|
Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, % (без конденсации) |
от 98 до 102 от 40 до 60 |
