Номер по Госреестру СИ: 55167-13
55167-13 Аппаратура измерительно-управляющая для вибрационных и акустических испытаний
(VibPilot)
Назначение средства измерений:
Аппаратура измерительно-управляющая для вибрационных и акустических испытаний VibPilot (далее-аппаратура) предназначена для измерения, отображения, анализа и хранения данных об объектах измерения, а также для управления вибрационными и акустическими испытаниями в контуре с обратной связью, обеспечивая измерение, настройку и поддержание заданных режимов работы вибростендов и акустических модуляторов при проведении испытаний изделий на вибрационное, ударное и акустическое воздействие при производстве, сертификации и научных исследованиях.
Внешний вид.
Аппаратура измерительно-управляющая для вибрационных и акустических испытаний
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 21.08.2024
Номер записи -
ID в реестре СИ - 367705
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Эконом, ЭКО-15, СВК-15, СВ-15, Аппаратура измерительно-управляющая для вибрационных и акустических испытаний VibPilot, VibPilot VP8, VibPilot, -,
Производитель
Изготовитель - Фирма "m+p international Mess- und Rechnertechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 77
Выдано извещений - 0
Кол-во периодических поверок - 60
Кол-во средств измерений - 15
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 873 дн.
Приказы РСТ, где упоминается данный тип СИ
№1719 от 2018.08.21 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Аппаратура измерительно-управляющая для вибрационных и акустических испытаний (VibPilot)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55167-13 Аппаратура измерительно-управляющая для вибрационных и акустических испытаний (VibPilot) Фирма "m+p international Mess- und Rechnertechnik GmbH" (ГЕРМАНИЯ ) |
59035-14 Системы управления виброиспытаниями (ВС-301) Общество с ограниченнойответственностью «Висом» (ООО «Висом») (РОССИЯ г. Смоленск) |
|
55167-13 Аппаратура измерительно-управляющая для вибрационных и акустических испытаний (VibPilot) Фирма "m+p international Mess- und Rechnertechnik GmbH" (ГЕРМАНИЯ ) |
63412-16 Приборы универсальные портативные серии (ВС-311) АО "Висом" (РОССИЯ г. Смоленск) |
|
55167-13 Аппаратура измерительно-управляющая для вибрационных и акустических испытаний (VibPilot) Фирма "m+p international Mess- und Rechnertechnik GmbH" (ГЕРМАНИЯ ) |
83303-21 Системы информационно-измерительные управляющие (ВС-301М) ООО "Висом" (РОССИЯ г. Смоленск) |
Все средства измерений ООО "Висом"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55028-13 21.08.2024 |
Аппаратура измерительно-управляющая для вибрационных и акустических испытаний, VibRunner Фирма "m+p international Mess- und Rechnertechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55167-13 21.08.2024 |
Аппаратура измерительно-управляющая для вибрационных и акустических испытаний, VibPilot Фирма "m+p international Mess- und Rechnertechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Кто поверяет Системы информационно-измерительные управляющие (ВС-301М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ООО "РЦСМ" (RA.RU.312866) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 11 | 0 | 7 | 0 | 7 | ||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "САЯНЫЭНЕРГОМОНТАЖ" (РОСС RU.0001.310119) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ИП Субоч А.М. (RA.RU.313429) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 30 | 0 | 30 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы информационно-измерительные управляющие (ВС-301М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
15900 | 16157 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
16200 | 16157 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
16200 | 16157 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
16200 | 16157 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
16200 | 16157 |
Программное обеспечение
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от датчиков в аппаратуру с целью сбора, обработки, и управления алгоритмом её работы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системами.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисле-нния цифрового идентификатора программного обеспечения |
|
VibPilot |
VibPilotFirmware_ 2_1_3_034.exe |
VibControl 2.12 (не ниже) |
9904872af461a9 41f9c39326badc d438 |
MD5 checksum |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации «Аппаратура измерительно-управляющая для вибрационных и акустических испытаний VibPilot», раздел 4.2.3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре измерительно-управляющей для вибрационных и акустический испытаний VibPilot
Техническая документация фирмы «m+p international Mess- und Rechnertechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 55167-13 «Аппаратура измерительно-управляющая для вибрационных и акустических испытаний VibPilot. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» в 2013 году. Основными средствами поверки являются генератор сигналов DS 360 (диапазон частот от 10 мГц до 200 кГц включ.; диапазон выходных напряжений от 20 мкВ до 40 В включ.; погрешность установки частоты 25х10-6 Гц), цифровой мультиметр Agilent 34411A (погрешность измерений ± (0,015 % от отсчета + 0,0004 % от верхнего предела диапазона измерений).
Испытательный центр
ФГУП «ВНИИМС»Принцип действия аппаратуры основан на усилении и преобразовании в цифровой вид аналоговых сигналов, поступающих от преобразователей различных типов (вибрационных или акустических), установленных на вибростенде или в акустической камере и формированию сигнала управления. При проведении вибрационных испытаний, отклик объекта измерений поступает на вход аппаратуры от преобразователей, измеряющих виброускорение, виброскорость или виброперемещение. Аппаратура регулирует сигнал управления вибростендом таким образом, чтобы он соответствовал заданным характеристикам во временной и частотной области. Сигнал управления находится в заданном соотношении с одним или несколькими сигналами, поступающими от преобразователей, установленных на объекте измерений. При отклонении сигнала управления от заданного профиля испытания, выполняется подстройка сигнала возбуждения с целью приближения к профилю. Аппаратура непрерывно, в режиме реального времени корректирует динамику вибровозбудителя и объекта испытания с целью поддержания необходимого виброотклика. Аппаратура производит обмен данными с персональным компьютером по локальной вычислительной сети.

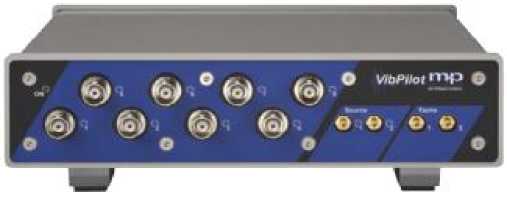

Внешний вид аппаратуры измерительно-управляющей для вибрационных и акустических испытаний VibPilot приведен на рисунке 1.
Рисунок 1- Аппаратура измерительно-управляющая для вибрационных и акустических испытаний VibPilot.
Таблица 2
|
Наименование характеристики |
Значение |
|
Количество аналоговых входных каналов, шт. |
4 или 8 (в зависимости от заказанной комплектации) |
|
Количество аналоговых выходных каналов, шт. |
2 |
|
Количество цифровых входов, шт. |
8 |
|
Количество цифровых выходов, шт. |
8 |
|
Количество тахометрических входов, шт. |
2 |
|
Диапазон рабочих частот, Гц |
Св. 0 до 40960 включ. |
|
Расширенная неопределённость измерений частоты вращения валов, % |
± 0,1 |
|
Диапазон входного переменного напряжения, В (пик.) |
±10 |
|
Расширенная неопределённость измерений входного переменного напряжения на базовой частоте (1 кГц), дБ |
± 0,1 |
|
Неравномерность АЧХ в диапазоне рабочих частот относительно 1 кГц, дБ |
± 0,015 |
|
Условия эксплуатации: Диапазон рабочих температур , 0С: Относительная влажность, %, не более |
От 0 до +50 включ. От 0 до 95 включ. |
|
Габаритные размеры, В*Г*Ш, мм, не более |
50x190x211 |
|
Масса, кг, не более |
1,55 |
Лист № 3 Всего листов 4
