Номер по Госреестру СИ: 55231-13
55231-13 Имитаторы сигналов
(NavX-NCS Professional, NavX-NCS Essential)
Назначение средства измерений:
Имитаторы сигналов NavX-NCS Professional, NavX-NCS Essential (далее - имитаторы) предназначены для формирования радиочастотных спутниковых навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS, Galileo, широкозонной дифференциальной подсистемы (ШДПС) SBAS.
Внешний вид.
Имитаторы сигналов
Рисунок № 1
Внешний вид.
Имитаторы сигналов
Рисунок № 2
Внешний вид.
Имитаторы сигналов
Рисунок № 3
Внешний вид.
Имитаторы сигналов
Рисунок № 4
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 13.09.2024
Номер записи -
ID в реестре СИ - 367782
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, NavX-NCS Professional,,
Производитель
Изготовитель - Фирма "WORK Microwave GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1939 от 2018.09.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№2480 от 2024.10.16 О внесении изменения в Перечень документов национальной системы стандартизации, закрепленных за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Имитаторы сигналов (NavX-NCS Professional, NavX-NCS Essential)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55231-13 Имитаторы сигналов (NavX-NCS Professional, NavX-NCS Essential) Фирма "WORK Microwave GmbH" (ГЕРМАНИЯ ) |
54308-13 Имитаторы сигналов (СН-3805М) Закрытое акционерное общество "Конструкторское бюро навигационных систем" (ЗАО "КБ НАВИС") (РОССИЯ г. Москва) |
|
55231-13 Имитаторы сигналов (NavX-NCS Professional, NavX-NCS Essential) Фирма "WORK Microwave GmbH" (ГЕРМАНИЯ ) |
54309-13 Имитаторы сигналов (СН-3803М) ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Имитаторы сигналов (СН-3803М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 |
Стоимость поверки Имитаторы сигналов (СН-3803М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) имитаторов состоит из программы управления работой генератора сигналов, устанавливаемой на контроллер, входящий в состав имитатора, а также встроенного микропрограммного обеспечения генератора сигналов. Микропрограммное обеспечение предназначено для управления работой функциональных узлов генератора сигналов и представляет собой коды и микропрограммы, хранящиеся непосредственно во внутренней памяти программируемых логических интегральных схем и микроконтроллеров, входящих в состав функциональных узлов электронной части аппаратуры генератора сигналов. Микропрограммное обеспечение недоступно для пользователя и защищено конструкцией генератора сигналов.
Метрологически значимая часть ПО, установленная на контроллер, защищена flash -ключом.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
NCS Control Center |
NCS Control Center (ControlCenter.exe) |
версия не выше 1.8 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора сигналов методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийNavX-NCS. Имитаторы сигналов спутниковых навигационных систем. Руководство по эксплуатации. Раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к имитаторам сигналов NavX-NCS Professional, NavX-NCS Essential
Техническая документация фирмы - изготовителя.
Поверка
ПоверкаОсуществляется по документу МП 55231-13 «Инструкция. Имитаторы сигналов NavX-NCS Professional, NavX-NCS Essential. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06, относительная погрешность по частоте ± 5 • 10-11);
-
- частотомер универсальный CNT-90XL (рег. № 41567-09, диапазон измеряемых значений частоты: от 100 МГц до 3 ГГц, пределы допускаемой относительной погрешности измерения частоты при работе от внутреннего генератора ± 2 • 10-7);
-
- ваттметр E4418B с преобразователями 8481A и 8481D (рег. № 44731-10 , пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне значений от минус 70 до минус 30 дБ (исх. 1 мВт), ±4,5 % в диапазоне значений от минус 30 до 10 дБ (исх. 1 мВт);
-
- анализатор спектра N9010А (рег. № 40312-08, диапазон рабочих частот: от 9 кГц до 26,5 ГГц, пределы относительной погрешности частоты опорного генератора: ± 1,5 • 10-7, пределы допускаемой абсолютной погрешности измерений уровня входного сигнала на частоте 50 МГц: ± 0,43 дБ).
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия имитаторов основан на формировании навигационного поля как совокупности навигационных сигналов:
ГНСС ГЛОНАСС в частотных диапазонах L1, L2;
ГНСС GPS в частотных диапазонах L1, L2, L5;
ГНСС Galileo в частотных диапазонах E1, E5ab, E6;
ШДПС SBAS
по имитационным каналам, количество которых составляет от 12 до 108 для имитаторов NavX-NCS Professional и от 13 до 42 для имитаторов NavX-NCS Essential.

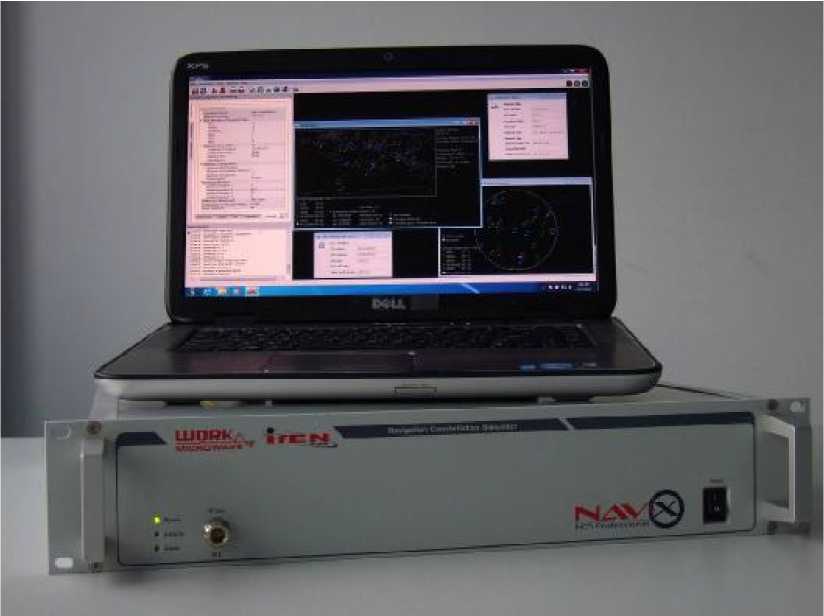

Конструктивно имитаторы состоят из генератора сигналов и контроллера на базе персональной электронно-вычислительной машины (ПЭВМ).
Контроллер обеспечивает расчет параметров генерации радиосигналов ГНСС в соответствии с заданными оператором исходными данными и управляет работой генератора сигналов.
Генератор сигналов обеспечивает формирование спутниковых навигационных сигналов ГНСС в соответствии с заданными оператором исходными данными. Генератор сигналов NavX-NCS Professional содержит от одного до девяти модулей имитации навигационных сигналов, модуль сумматора сигналов, модуль интерфейса связи с контроллером и модуль питания. Каждый модуль имитации NavX-NCS Professional обеспечивает генерацию сигналов 12 навигационных космических аппаратов (НКА) в одном из частотных диапазонов конкретной ГНСС. Генератор сигналов NavX-NCS Essential содержит один или два модуля имитации навигационных сигналов, каждый из которых обеспечивает генерацию до 21 сигнала НКА ГНСС в определяемом оператором соотношении в частотном диапазоне L1. Возможности генератора сигналов устанавливаются аппаратными опциями, которые в частности определяют количество разъемов для выдачи навигационных сигналов, типы, частотные диапазоны сигналов ГНСС и др.
Генераторы сигналов выпускаются в стандартных корпусах, предназначенных для установки в 19-ти дюймовую стойку (шкаф). На передней панели генератора сигнала расположена система индикации и разъем (разъемы) для выдачи навигационных сигналов. На задней панели генератора сигналов расположены разъем для выдачи сигналов внутреннего опорного генератора, разъем для подключения сигналов внешнего опорного генератора, разъем для подключения сигнала синхронизации, разъем для выдачи сигнала метки времени (сигнала с частотой 1 Гц), разъем для обеспечения калибровки генератора сигналов, разъем для подключения сети Ethernet, а также разъем для подключения кабеля питания. Внешний вид генераторов сигналов, места пломбировки от несанкционированного доступа и нанесения знака об утверждении типа приведены на рисунках 1 - 4.

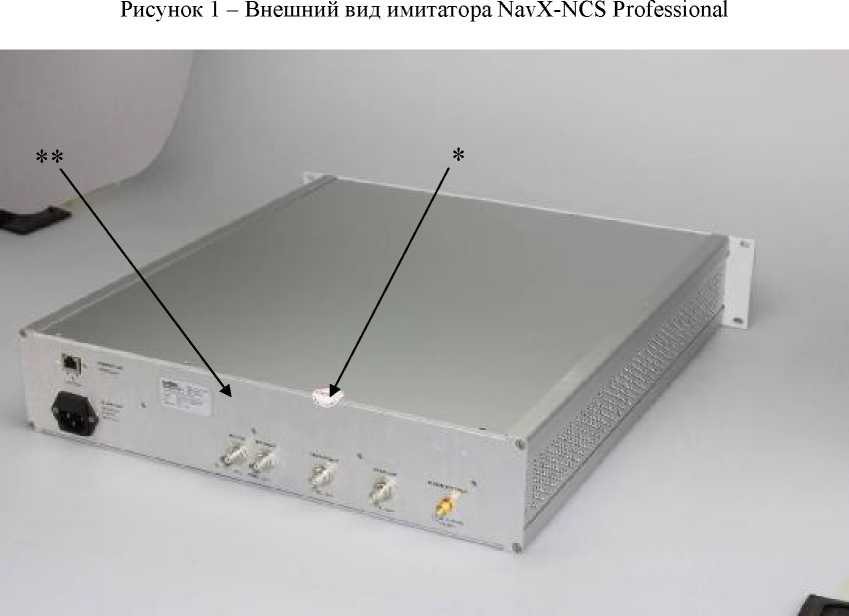

Рисунок 2 - Места пломбировки от несанкционированного доступа и нанесения знака об утверждении типа генератора сигналов из состава имитатора NavX-NCS Professional * - место пломбировки
** - место нанесения знака
•«•I
L. Ь Г Л

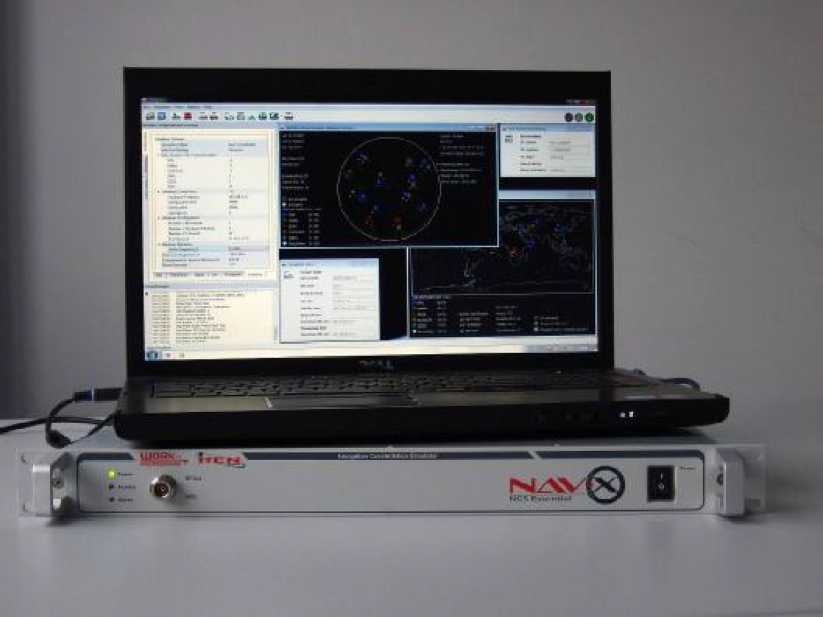

Рисунок 3 - Внешний вид имитатора NavX-NCS Essential

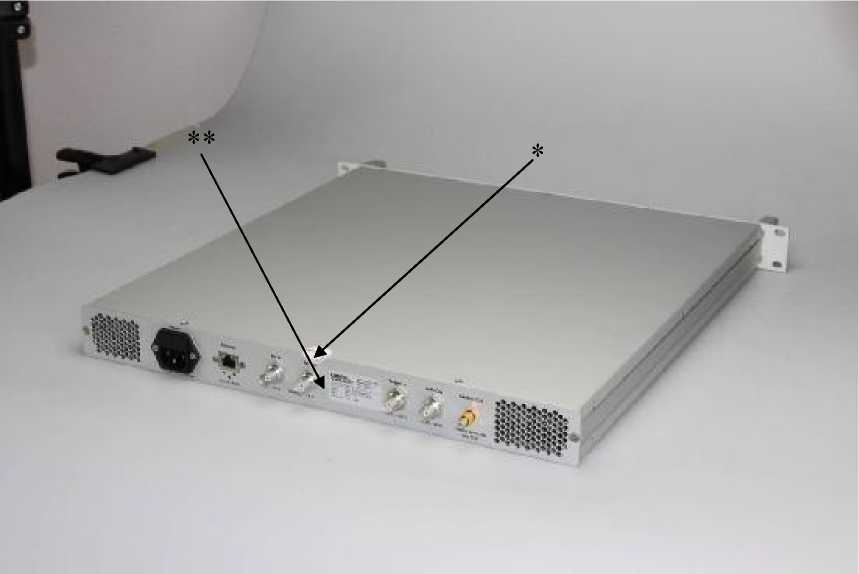

Рисунок 4 - Места пломбировки от несанкционированного доступа и нанесения знака об утверждении типа генератора сигналов из состава имитатора NavX-NCS Essential * - место пломбировки ** - место нанесения знака
В комплект поставки входят:
имитатор сигналов NavX-NCS Professional или NavX-NCS Essential (по заказу) - 1 шт.; программное обеспечение NCS Control Center - 1 шт.;
руководство по эксплуатации - 1 шт.; методика поверки - 1 шт.
имитаторов приведены в таблице 2. Таблица 2
|
Наименование характеристики |
NavX-NCS Professional |
NavX-NCS Essential |
|
Номинальные значения выходных частот, МГц (устанавливаются аппаратными опциями) |
ГНСС ГЛОНАСС (L1): 1602,0 + L0,5625 ГНСС ГЛОНАСС (L2): 1246,0 + L0,4375 где k = -7...6 ГНСС GPS (L1): 1575,4200 ГНСС GPS (L2): 1227,6000 ГНСС GPS (L5): 1176,4500 ГНСС Galileo (L1): 1575,4200 ГНСС Galileo (E5ab): 1191,7900 ГНСС Galileo (E6): 1278,7500 |
ГНСС ГЛОНАСС (L1): 1602,0 + L0,5625 где k = -7.. .6 ГНСС GPS (L1): 1575,4200 ГНСС Galileo (L1): 1575,4200 |
|
Пределы допускаемой относительной вариации частоты внутреннего опорного генератора за 1 сутки (после прогрева 24 часа) |
± 5 • 10-10 | |
|
Наименование характеристики |
NavX-NCS Professional |
NavX-NCS Essential |
|
Пределы установки мощности выходного сигнала, дБмВт(1) |
от минус 170 до минус 90 | |
|
Относительный уровень гармонических составляющих в спектре выходного сигнала, дБс(2), не более |
минус 40 | |
|
Относительный уровень паразитных составляющих в спектре выходного сигнала, дБс, не более |
минус 70 |
минус 50 |
|
Спектральная плотность мощности фазового шума при отстройке на 10 кГц, дБ/Гц, не более |
минус 49 |
минус 39,5 |
|
Диапазон моделируемых значений скорости объекта, м/с |
от 0 до 22800 | |
|
Напряжение питания переменного тока 50 Гц, В |
220 ± 22 | |
|
Потребляемая мощность, В •А, не более |
120 |
70 |
|
Габаритные размеры генератора сигналов, мм, не более (длина х ширина х высота) |
570 х 483 х86 |
570 х 483 х 43 |
|
Масса генератора сигналов, кг, не более |
10 |
7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 10 до 55 | |
|
Примечание: (1) 1 дБмВт = 1 дБ относительно 1 мВт; (2) 1 дБс = 1 дБ относительно уровня несущей на частоте сигнала. | ||
