Сведения о средстве измерений: 55368-13 Датчики давления

Номер по Госреестру СИ: 55368-13
55368-13 Датчики давления
(CER-1)

Назначение средства измерений:
Датчики давления CER-1 (далее по тексту - датчики) предназначены для измерений и преобразований избыточного или абсолютного давления жидкостей, газов и паров в нормированный аналоговый выходной сигнал постоянного тока.

сертификация программного обеспечения
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 29.10.2018
Номер записи - 145535
ID в реестре СИ - 367935
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

нет модификаций, Нет модификации, модификации CER-1010GX1064A, мод. нет, Датчик давления CER-1,, Vegabar, KLAY-INSTRUMENT CER-1010GX1064A, KLAY-INSTRUMENT CER-1006GX1064A, CER-1016GX1064A, CER-1010GX1064A, CER-1010- G-X106-4-A, CER-1010, CER-1006GX1064A, CER-1004GX1064A, CER-1-025-G-X106-4-A, CER-1,, CER-1, CER, -,

Производитель

Изготовитель - Фирма "KLAY-INSTRUMENTS B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_4 Подбор поверителей по разделу области измерений

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 174
Выдано извещений - 19
Кол-во периодических поверок - 134
Кол-во средств измерений - 92
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 686 дн.

Приказы РСТ, где упоминается данный тип СИ

№1231 от 2013.10.28 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55365-55372-13)

№1850 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оценка соответствия" (ТК 079)

Наличие аналогов СИ: Датчики давления (CER-1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
55368-13 Датчики давления (CER-1)
Фирма "KLAY-INSTRUMENTS B.V." (НИДЕРЛАНДЫ )		 75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС») (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС»)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
47964-11
14.10.2016
 Датчики давления, 2000, 2000-SAN, CER-2000, 8000, 8000-SAN, CER-8000
Фирма "KLAY-INSTRUMENTS B.V." (НИДЕРЛАНДЫ ) 		ОТ
2 года
49938-12
28.05.2017
 Датчики давления, Hydrobar, Hydrobar I
Фирма "KLAY-INSTRUMENTS B.V." (НИДЕРЛАНДЫ ) 		ОТ
2 года
55368-13
29.10.2018
 Датчики давления, CER-1
Фирма "KLAY-INSTRUMENTS B.V." (НИДЕРЛАНДЫ ) 		ОТ
2 года
66794-17
01.03.2027
 Датчики давления, 2000, 4000, 8000
Фирма "KLAY-INSTRUMENTS B.V." (НИДЕРЛАНДЫ ) 		ОТ
МП 		3 года
71417-18
07.06.2024
 Датчики давления, Hydrobar и Hydrosens
Фирма "KLAY-INSTRUMENTS B.V." (НИДЕРЛАНДЫ ) 		ОТ
МП 		2 года
Отчет - MV_12 Проверить как часто используются эталоны (по всем аккредитованным организациям)

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСЕРВИС"
(RA.RU.312120)
  • CER-1
    		•  2 0 2 0 0 0 0
    ООО "ЭНЕРГОМЕТРИКА"
    (РОСС RU.0001.310101)
  		• 3 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)    		 РСТ
  • Нет модификации
    		•  1 0 1 0 0 0 0
    АО "УТГ-1"
    (RA.RU.311529)
  • CER-1016GX1064A
    		•  1 0 0 0 0 0 0
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)    		 РСТ
  • CER-1
    		•  1 0 1 0 1 0 1
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • CER-1
    		•  2 0 2 0 2 0 2
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)    		 РСТ
  • CER-1-025-G-X106-4-A
    		•  1 0 1 0 1 0 1
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • CER-1
    		•  1 0 1 1 0 0 0
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)    		 РСТ
  • CER-1010- G-X106-4-A
    		•  8 0 8 0 8 0 8
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)    		 РСТ
  • CER-1
    		•  28 0 28 1 28 0 28
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • Нет модификации
    		•  2 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)    		 РСТ
  • Нет модификации
    		•  1 0 1 1 1 0 1
    ООО "ГК ЖКХ РЕСУРС"
    (RA.RU.312041)
  • мод. нет
    		•  2 0 2 0 2 0 2
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)    		 РСТ
  • CER-1
    		•  16 0 15 0 16 0 15
    ООО "ЭНЕРГОМЕТРИКА"
    (РОСС RU.0001.310101)
  • CER-1,
  • -
  • нет модификации
    		•  8 0 6 2 6 0 6
    ООО "ГАЗЭНЕРГОУЧЕТ"
    (RA.RU.312464)
  • CER-1006GX1064A
    		•  6 2 0 6 0 6 0 6
    ФБУ "АДЫГЕЙСКИЙ ЦСМ"
    (RA.RU.311388)    		 РСТ
  • CER-1
    		•  1 0 1 0 1 0 1
    ООО "Росэнерго"
    (РОСС RU.0001.310101)
  • CER-1
    		•  4 0 0 0 0 0 0
    КАО "АЗОТ"
    (RA.RU.312410)
  • CER-1
    		•  2 0 2 0 2 0 2
    ООО "ФЕРРАТА"
    (RA.RU.310646)
  • CER-1
  • нет модификаций
  • модификации CER-1010GX1064A
    		•  19 0 17 13 19 0 17
    ООО "ЭНЕРГОЦЕНТР-АЛАНИЯ"
    (RA.RU.311184)
  • СЕR-1010GX1064A
  • CER-1010GX1064A
  • CER-1006GX1064A
    		•  6 0 6 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)    		 РСТ
  		• 1 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311388)    		 РСТ
  • CER-1
  		•  13 0 0 0 0 0 0
    ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ"
    (РОСС RU.0001.310381)
  • Датчик давления CER-1,
    		•  1 0 0 0 0 0 0
    ООО "КРЕЙТ"
    (РОСС RU.0001.310226)
  • CER-1010
    		•  1 0 0 0 0 0 0
    ООО "Феррата"
    (1329)
  • CER-1006GX1064A
    		•  2 0 0 0 0 0 0
    КАО "АЗОТ"
    (1833)
  		• 2 0 0 0 0 0 0
    ФБУ «Коми ЦСМ»
    (RA.RU.311490)    		 РСТ
  • CER-1
    		•  3 0 0 0 0 0 0
    ФБУ "АДЫГЕЙСКИЙ ЦСМ"
    (RA.RU.311388)    		 РСТ
  • CER
    		•  2 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)    		 РСТ
  • CER-1010GX1064A
  • Нет модификации
  • CER-1
  • CER-1010
  • CER-1006GX1064A
    		•  16 2 0 16 1 16 0 16
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • CER-1
    		•  6 0 6 0 6 0 6
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)    		 РСТ
  • CER-1
    		•  1 0 1 0 1 0 1
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)    		 РСТ
  • Нет модификации
    		•  2 0 2 0 2 0 2
    ФБУ "КОСТРОМСКОЙ ЦСМ"
    (RA.RU.311489)    		 РСТ
  • CER-1004GX1064A
    		•  2 0 2 0 2 0 2
    ООО "ЭКСПРЕСС-ПОВЕРКА МСК"
    (RA.RU.314809)
  • СГМН-1 G6
    		•  2 2 0 2 0 0 0 0
    ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ"
    (RA.RU.312407)
  • KLAY-INSTRUMENT CER-1010GX1064A
  • KLAY-INSTRUMENT CER-1006GX1064A
    		•  2 0 2 0 2 0 2
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311311)
  • СER-1016GX1064A
    		•  3 1 0 3 0 3 0 3

    Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва     		2450 2688
    ФБУ НИЦ ПМ-Ростест
    Москва     		2529 2688
    ФБУ Кузбасский ЦСМ
    Кемеровская область     		2394 2688
    ФБУ Краснодарский ЦСМ
    Краснодарский край     		2300 2688
    ФБУ Магаданский ЦСМ
    Магаданская область     		5143 2688

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатациии паспорта, методом наклейки или иным методом на корпус датчика.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методе измерений приведены в документе «Датчики давления CER-1. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам давления CER-1

    • 1 ГОСТ 22520-85 «Датчики давления , разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»

    • 2 ГОСТ 8.017-79 «ГСИ . Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»

    • 3 ГОСТ 8.223-76 «ГСИ . Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па»

    • 4 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»

    • 5 Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».


    Изготовитель


    Фирма «KLAY-INSTRUMENTS B.V.», Нидерланды
    Адрес: Nijverheidsweg 5, 7991 CZ Dwingeloo, The Netherlands
    Tel. +31 (0)521-591550 Fax +31 (0)521-592046

    Заявитель

    ООО «КИП-Сервис»
    350000, г. Краснодар, ул. Митрофана Седина 145/1
    тел./факс (861) 255-97-54

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
    Адрес: 190005, Санкт-Петербург, Московский пр., д.19
    тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru.

    Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

    В качестве чувствительного элемента применяется керамическая мембрана, на которую нанесены пьезорезистивные элементы, соединенные по мостовой схеме. Под воздействием измеряемого давления происходит деформация, приводящая к изменению сопротивлений пьезорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления и преобразования в нормированный электрический выходной сигнал постоянного тока.

    Конструктивно датчики выполнены в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса установлен пластиковый разъем (коннектор), в котором находятся клеммы электрического подключения проводов. Измеряемое давление подводится через резьбовой штуцер в рабочую полость датчика.

    Внешний вид датчика приведен на рисунке 1.

    Внешний вид. Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU), http://oei-analitika.ru

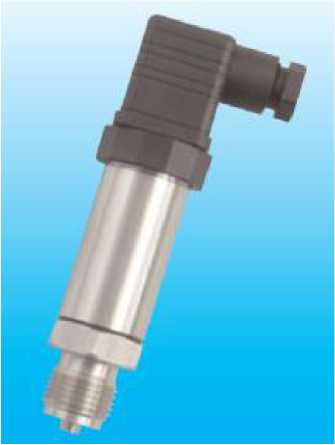

    Рисунок 1 - Внешний вид датчика давления CER-1


    Наименование

    Количество

    Примечание

    Датчик давления

    1 шт.

    В соответствии с заказом

    Руководство по эксплуатации

    1 экз.

    Допускается 1 экз. на партию не более

    Паспорт

    1 экз.

    25 приборов, поставляемых в один адрес.


    Верхние пределы измерений (ВПИ), МПа

    Нижние пределы измерений (НПИ), МПа

    Пределы допускаемой основной приведенной погрешности,

    % от диапазона измерений

    Выходной аналоговый сигнал, мА

    Пределы дополнительной погрешности, вызванной изменением температуры нормальных условий окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений Предельно допустимое испытательное давление,

    % от ВПИ , не более

    • • датчики с ВПИ 40 МПа

    • • остальные датчики

    Напряжение питания, В

    • • номинальное

    • • допустимое рабочее

    Потребляемая мощность, Вт, не более

    Масса, кг, не более

    Габаритные размеры (без коннектора), мм

    • • диаметр корпуса

    • • длина

    Средний срок службы, лет

    Средняя наработка до метрологического отказа, ч

    Условия эксплуатации:

    от 0 до 40

    0; минус 0,1

    ±0,5

    от 4 до 20

    ±0,6

    150

    200

    24

    от 7 до 32

    0,6

    0,5

    27

    103

    10

    100000

    Диапазон рабочих температур окружающей среды, °С Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, % не более

    от минус 20 до 70

    от 84 до 106,7

    90


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
