Все исполнения весов изготовлены на единой конструктивной основе и состоят из следующих функциональных узлов:

• - грузоприемное устройство (далее — ГПУ): платформа, опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

• - электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее значение массы товара и его стоимость на основе заранее введенной оператором цены за единицу товара;

• - сенсорный дисплей для отображения результатов взвешивания и управления весами -дополнительный дисплей для отображения результатов взвешивания и/или другой

информации (индекс «2S» в обозначении весов).

В зависимости от исполнения весов их функциональные узлы выполнены либо в отдельных корпусах, либо объединены в одном корпусе с другими узлами.

Общий вид весов представлен на рисунке 1.

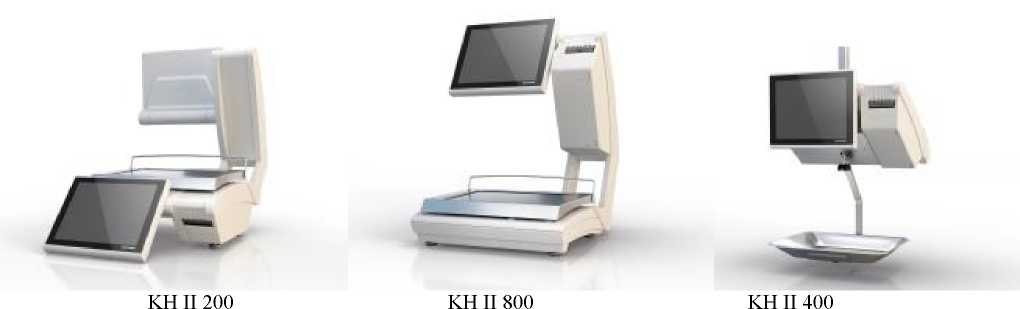

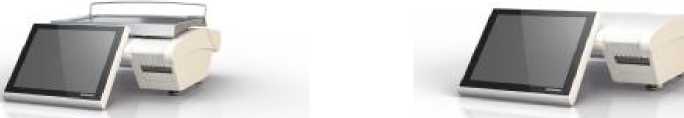

Рисунок 1 — Общий вид весов

В весах KH II 100 G используются отдельно стоящие ГПУ (платформы) исполнений LA 18А, iL Professional 150F/HY или iL Professional 350F/HY. Эти платформы также могут быть подключены к любым исполнениям весов.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе товара. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы, а также его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара, выводятся на дисплей и/или печатающее устройство. При оснащении весов интерфейсами связи измеренные значения передаются на внешние электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - автоматическое устройство установки на нуль (T.2.7.2.3);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - устройство выбора единиц измерений (2.1);

• - устройство установки по уровню (Т.2.7.1);

• - вычисление стоимости (4.14.3);

• - устройство печати этикетки с ценой (4.16);

• - многоцелевое использование показывающих устройств (4.4.4).

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Значения Max (Maxi) Min, e (ei) отображаются также на дисплее весов.

Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой. Пломбировка весов осуществляется с помощью разрушаемой наклейки, без нарушения которой невозможен несанкционированный доступ к внутренним частям весов на рисунках 2 и 3.

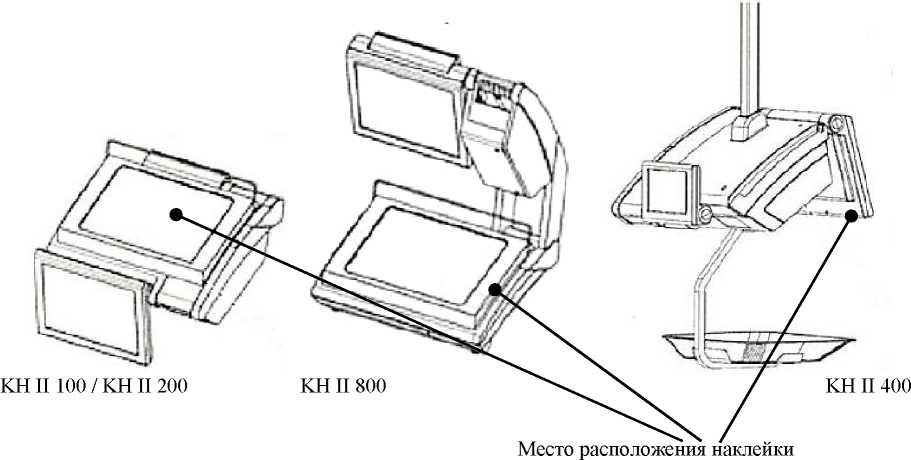

Рисунок 2 — Схема пломбировки весов

Место расположения наклейки

Платформа исполнения LA 18А              Платформы исполнений iL Professional 150F/HY или

iL Professional 350F/HY

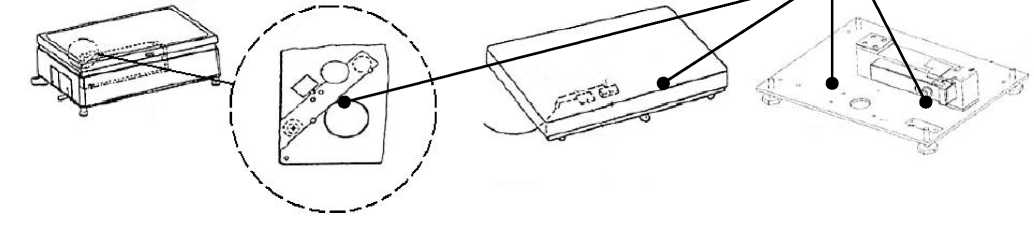

Рисунок 3 — Схема пломбировки платформ исполнений LA 18А, iL Professional 150F/HY или iL Professional 350F/HY

• 1. Весы...................................................................................................................................1 шт.

• 2. Руководство по эксплуатации........................................................................................1 экз.

Лист 5 Всего листов 5

Таблица 2 — Двухинтервальные весы

Таблица 3 — Однодиапазонные весы

Электрическое питание от сети переменного тока:

• - напряжение питания, В ..................................................................................... от 120 до 240;

• - частота, Гц.........................................................................................................................50±1.
