Номер по Госреестру СИ: 55400-13
55400-13 Измерители радиопомех пеленгационные
(IDА-3106)
Назначение средства измерений:
Измерители радиопомех пеленгационные IDA-3106 (далее - измерители) предназначены для измерений напряженности электрической и магнитной составляющих электромагнитного поля, а также для измерений уровней мощности сигналов в коаксиальных трактах с волновым сопротивлением 50 Ом.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
IDА-3106
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 3 | 10 | 3,33 |
| ФБУЗ "ЦЕНТР ГИГИЕНЫ И ЭПИДЕМИОЛОГИИ В ГОРОДЕ МОСКВЕ" | Юридические лица | 3 | 8 | 2,67 |
| ООО "ЭКО-ТЕСТ ХОЛДИНГ" | Юридические лица | 2 | 3 | 1,50 |
| ФГБУ "ЦЕНТР ГОССАНЭПИДНАДЗОРА" | Юридические лица | 1 | 3 | 3,00 |
| ФГБУ "Центр госсанэпиднадзора" Управление делами Президента РФ | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "КОСТРОМСКОЙ ЦСМ" | Юридические лица | 1 | 1 | 1,00 |
| ОКТЯБРЬСКАЯ ДИРЕКЦИЯ СВЯЗИ - СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ ЦЕНТРАЛЬНОЙ СТАНЦИИ СВЯЗИ - ФИЛИАЛА ОТКРЫТОГО АКЦИОНЕРНОГО ОБЩЕСТВА "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 8f8d89f7-7073-414c-e431-096080da317f | 55400-13 | 2023-03-31 | — | актуальная |
| 96a3c67b-bf1a-ae6e-cc11-ad164313f12f | 55400-13 | 2020-05-07 | 2023-03-31 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 31.03.2023
Срок свидетельства - 25.09.2024
Номер записи -
ID в реестре СИ - 367974
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Нет модификации, IDA-3106, IDА-3106
Изготовитель - Фирма "Narda Safety Test Solutions GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кол-во поверок - 29
Выдано извещений - 1
Кол-во периодических поверок - 28
Кол-во средств измерений - 8
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
№374 от 2015.03.31 О переоформлении свидетельства об утверждении типа средств измерений № 55400 «Каналы измерительные систем «Спецэлектромеханика»
№2039 от 2018.09.25 О продлении срока действия свидетельств об утверждении типа
№2765 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожное хозяйство" (ТК 418)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20041-00 |
Измеритель уровней электромагнитных полей, EMR-200 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23972-02 |
Измеритель уровней электромагнитных полей, EMR-300 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24747-03 |
Измеритель уровней электромагнитных полей, EMR-300 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24747-03 |
Измеритель уровней электромагнитных полей, EMR-300 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29450-05 |
Измеритель уровней электромагнитных полей, EMR-300 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31325-06 |
Измеритель уровней электромагнитных полей, EMC-20 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32871-06 |
Измеритель уровней электромагнитных полей, EMR-300 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32871-06 |
Измеритель уровней электромагнитных полей, EMR-300 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40242-08 |
Измеритель уровней электромагнитных полей, NBM-550 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41398-09 |
Измеритель электромагнитных излучений, NBM-550 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42441-09 |
Измеритель электромагнитного поля селективный, SRM-3000 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43283-09 01.01.2015 |
Измерители параметров электромагнитного поля, NBM-520, NBM-550 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43283-15 24.12.2020 |
Измерители параметров электромагнитного поля, NBM-520, NBM-550 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
43284-09 01.01.2015 |
Измерители параметров электромагнитного поля cелективные, SRM-3000, SRM-3006 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43289-09 01.01.2015 |
Измерители электрического и магнитного полей, EFA-300 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43667-10 |
Измеритель параметров электромагнитного поля, NBM-550 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54569-13 16.08.2018 |
Приемники радиопомех цифровые с модулями расширения, Narda серии РММ 9000 (приемники) PMM 9ххх (модули) Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55400-13 25.09.2024 |
Измерители радиопомех пеленгационные, IDА-3106 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62013-15 30.10.2025 |
Измерители параметров электромагнитного поля селективные, SRM-3006 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79804-20 02.12.2025 |
Анализаторы спектра в реальном масштабе времени , SignalShark 3310, SignalShark 3320 Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92052-24 |
Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091, Обозначение отсутствует Фирма "Narda Safety Test Solutions GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 27 | 2 | 0 | 26 | 1 | 25 | 0 | 25 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
47000 | 47000 |
Встроенное программное обеспечение (далее - ПО) выполняет функции задания режимов работы, выбора конкретных параметров входного сигнала и вывода информации на экран анализатора сигналов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение измерителя радиопомех IDA-3106 |
IDA-3106 |
1.1.2 и выше |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Измерители радиопомех пеленгационные IDA-3106. Руководство по эксплуатации. IDA-3106 РЭ. Разделы 6 - 11.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям радиопомех пеленгационным IDA-3106
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
ГОСТ 8.560-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.
ГОСТ Р 8.574-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
ГОСТ 8.097-73 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01-300 МГц
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
осуществляется по документу «Инструкция. Измерители радиопомех пеленгационные IDA-3106. Методика поверки. IDA-3106 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 года.
Основные средства поверки:
- рабочий эталон для поверки измерительных антенн РЭИА-1, диапазон частот от 30 до 1000 МГц, диапазон измерения коэффициента калибровки от 0 до 50 дБ, пределы допускаемой погрешности измерения коэффициента калибровки ± 1,0 дБ;
- рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 0,3 до 18 ГГц, пределы допускаемой погрешности определения коэффициента калибровки, поверяемых антенн ± 1,0 дБ;
- приемник измерительный ESPI3, регистрационный номер 26743-09, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратического значения напряжения ± 0,7 дБ;
- рабочий эталон единицы напряженности электрического поля в диапазоне частот от 3 до 1200 МГц РЭНЭП-3/1200М, уровень воспроизводимого значения единицы напряженности электрического поля от 1 до10 В^м \ пределы допускаемой основной относительной погрешности ± 7 %;
- рабочий эталон единицы напряженности электромагнитного в диапазоне частот от 10 Гц до 300 МГц РЭНЭМП-10Г/300М, уровень воспроизводимого значения единицы напряженности магнитного поля от 0,8 до 8 мА^м \ пределы допускаемой основной относительной погрешности ± 6 %;
- рабочий эталон единицы напряженности магнитного поля в диапазоне частот от 0,5 до 1-107 Гц РЭНМП-05Г/10М, уровни воспроизводимых значений напряженности магнитного поля на частоте 10 МГц от 0,1 до 10 Ал-i 1, пределы допускаемой основной относительной погрешности ± 5 %.
Принцип действия измерителя состоит в преобразовании электромагнитных излучений в эквивалентное высокочастотное напряжение, которое подается на микропроцессорное измерительное устройство, обеспечивающее обработку информации и индикацию параметров электромагнитных излучений на дисплее анализатора сигналов (базового блока).
Конструктивно измерители состоят из анализатора сигналов (базового блока), четырех антенн, ручного держателя антенн со встроенным малошумящим пред усилителем. Три антенны предназначены для измерений напряженности электрического поля: направленная антенна 1 - рамочная (в диапазоне частот от 20 до 250 МГц), направленная антенна 2 -дипольная (в диапазоне частот от 200 до 500 МГц) и направленная антенна 3 -логопериодическая (в диапазоне частот от 400 до 6000 МГц). Рамочная антенна 4 предназначена для измерений напряженности магнитного поля в диапазоне частот от 9 кГц до 30 МГЦ.
Измеряемый сигнал с антенны поступает на вход предусилителя, где осуществляется его усиление. Предусилитель подключается к входу анализатора сигналов.
Антенну можно вращать через вращающийся разъем, расположенный на ручном держателе антенны, настраивая ее для горизонтальной или для вертикальной поляризации.
Анализатор сигналов осуществляет обработку измеренных параметров электромагнитного поля, сохранение результатов измерений, а также отображение на экране результатов измерений.
Внешний вид измерителей представлен на рисунке 1.
С целью исключения несанкционированного доступа внутрь корпуса анализатора сигналов осуществляется его пломбирование (фирменной наклейкой).
Внешний вид анализатора сигналов с указанием места расположения фирменной наклейки от несанкционированного доступа представлен на рисунке 2.
Для определения направления на источник излучения в рукоятке антенны имеется датчик положения, который совместно с 3D компасом и встроенным GPS приемником с высокой точностью определяют положение антенны. Информация об ориентации антенны автоматически передается в анализатор сигналов, где соотносится с измеренными параметрами сигнала.
Питание измерителей осуществляется через адаптер (100 - 240) В переменного тока/12 В постоянного тока или от литиево-ионной аккумуляторной батареи.
Измерители радиопомех могут применяться для измерений радиопомех при решении задач электромагнитной совместимости, а также для определения предельно допустимых уровней электромагнитных полей при эколого-защитных мероприятиях.
Анализатор сигналов
Место нанесения знака утверждения типа
Рукоятка
со встроенным предусилителем

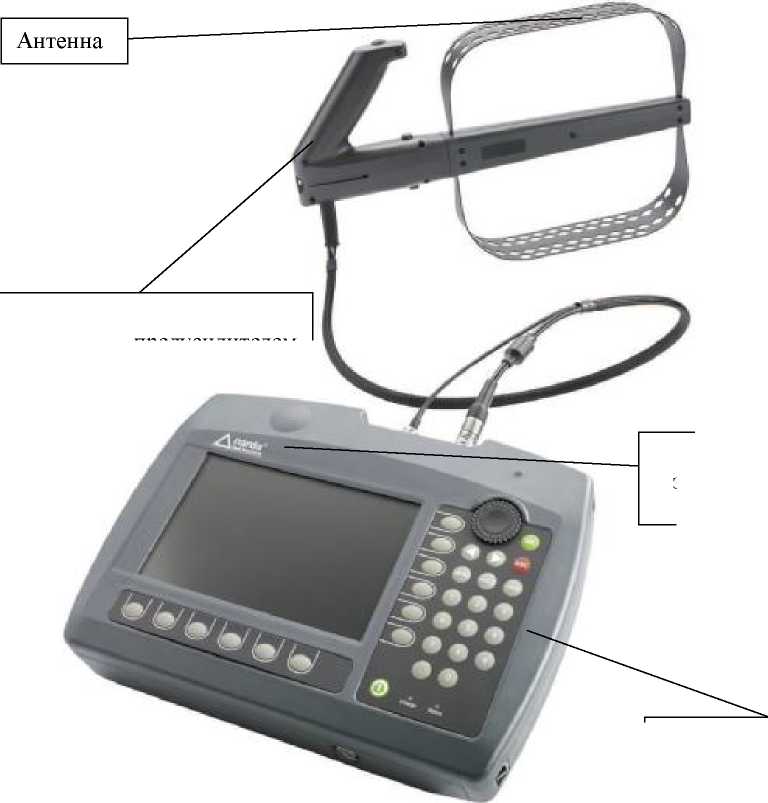

Рисунок 1 - Внешний вид измерителя радиопомех пеленгационного IDA-3106
Место расположения наклейки от несанкционированного доступа
Рисунок 2 - Анализатор сигналов (базовый блок).
Схема пломбировки от несанкционированного доступа
лист № 3 всего листов 6
|
Диапазон рабочих частот, МГц: | |
|
- с направленной антенной 1 |
от 20 до 250 |
|
- с направленной антенной 2 |
от 200 до 500 |
|
- с направленной антенной 3 |
от 400 до 6000 |
|
- с направленной антенной 4 |
от 0,009 до 30 |
|
Диапазон измерений напряженности электрического поля с направленной антенной 1, дБ (мкВ/м) |
от 51 до148,0 |
|
Диапазон измерений напряженности электрического поля с направленной антенной 2, дБ (мкВ/м) |
от 51 до 148,0 |
|
Диапазон измерений напряженности электрического поля с направленной антенной 3, дБ (мкВ/м) | |
|
- на частотах от 0,4 до 3,0 ГГц |
от 51 до 145,5 |
|
- на частотах от 3,0 до 4,0 ГГц |
от 52 до 145,5 |
|
- на частотах от 4,0 до 6,0 ГГц |
от 54 до 145,5 |
|
Диапазон измерений напряженности магнитного поля с направленной антенной 4, дБ (мкА/м) |
от 1,5 до 135 |
|
Пределы допускаемой абсолютной погрешности измерений напряженности электрического поля, дБ |
± 3 |
|
Пределы допускаемой абсолютной погрешности измерений напряженности магнитного поля, дБ |
± 3 |
|
Тип присоединительного высокочастотного разъема |
N, 50 Ом |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы в рабочих условиях, ч, не менее | |
|
- при питании от через адаптер переменного/постоянного тока |
24 |
|
- при питании от литиево-ионной аккумуляторной батареи |
2,5 |
|
Масса, г, не более: | |
|
- анализатора сигналов с батареей питания |
2800 |
|
- направленная антенна 1 |
450 |
|
- направленная антенна 2 |
350 |
|
- направленная антенна 3 |
400 |
|
- направленная антенна 4 |
470 |
|
- рукоятки антенны |
470 |
|
- кейса со всеми комплектующими (без направленной антенны 4) |
5000 |
|
Габаритные размеры (длина х высота х ширина), мм, не более | |
|
- анализатора сигналов |
213х297х77 |
|
- направленная антенна 1 |
325х165х43 |
|
- направленная антенна 2 |
285х410х80 |
|
- направленная антенна 3 |
460х320х43 |
|
- направленная антенна 4 |
325х165х48 |
|
- рукоятки антенны |
165х165х43 |
|
- кейса |
630х500х260 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от минус 10 до 50 |
|
- относительная влажность окружающего воздуха | |
|
при температуре 30 °С, % |
до 93 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,7 |
|
(от 525 до 800) |
