Сведения о средстве измерений: 55534-13 Системы для термомеханических испытаний

Номер по Госреестру СИ: 55534-13
55534-13 Системы для термомеханических испытаний
(Ceast HV)

Назначение средства измерений:
Системы для термомеханических испытаний Ceast HV (далее по тексту - системы) предназначены для измерения температуры изгиба образца или его размягчения под воздействием механической нагрузки и температуры.

сертификация программного обеспечения
Внешний вид. Системы для термомеханических испытаний, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы для термомеханических испытаний
Рисунок № 1
Внешний вид. Системы для термомеханических испытаний, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы для термомеханических испытаний
Рисунок № 2
Внешний вид. Системы для термомеханических испытаний, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы для термомеханических испытаний
Рисунок № 3
Внешний вид. Системы для термомеханических испытаний, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы для термомеханических испытаний
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2018
Номер записи - 145715
ID в реестре СИ - 368115
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

СГ-ТК, HV6M, HV3, Ceast HV6,

Производитель

Изготовитель - Фирма "Instron - division of ITW Limited Italy"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 510 дн.

Наличие аналогов СИ: Системы для термомеханических испытаний (Ceast HV)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Instron - division of ITW Limited Italy"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
53747-13
28.05.2024
Копры маятниковые, 9050
Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ )
ОТ
1 год
55534-13
20.11.2018
Системы для термомеханических испытаний, Ceast HV
Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ )
ОТ
1 год
58810-14
20.10.2019
Системы для определения показателя текучести расплава, MF
Фирма "Instron - division of ITW Limited Italy" (ИТАЛИЯ )
ОТ
1 год

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Системы для термомеханических испытаний (Ceast HV)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)
РСТ
  • Ceast HV6
  • 7 0 6 0 6 0 6
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 1 0 0 0 0 0 0
    ООО СМЦ "ТЕХНЭС-ПРИБОР"
    (RA.RU.311890)
  • СГ-ТК
  • 1 0 0 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • HV3
  • 4 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • HV6M
  • 4 1 0 4 0 4 0 4

    Стоимость поверки Системы для термомеханических испытаний (Ceast HV)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ ЦСМ Татарстан
    Республика Татарстан
    13401 13401

    Программное обеспечение

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Embeded

    Software

    -

    4.08

    и выше

    -

    -

    CEASTView V6

    CeastView

    6.10

    и выше

    ffde2c360202eb

    138abaf711d38d a6de

    MD5

    Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на боковую поверхность корпуса системы в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод измерений изложен в документе «Системы для термомеханических испытаний Ceast HV. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системам для термомеханических испытаний Ceast HV
    • 1. ГОСТ Р 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».

    • 2. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .. 50 м и длин волн в диапазоне 0,2.. 50 мкм».

    • 3. ГОСТ Р 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

    • 4. ГОСТ 4648-71 «Пластмассы. Метод испытания на статический изгиб».

    • 5. ГОСТ 15088-83 «Пластмассы. Метод определения температуры размягчения термопластов по Вика».

    Поверка

    Поверка осуществляется по документу МП ТИнТ 113-2013 «Системы для термомеханических испытаний Ceast HV. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 11 января 2013 г.

    Основные средства поверки:

    • - термометр цифровой, диапазон измерений +20...+500°С, основная погрешность ±0,1°С,

    • - меры длины концевые плоскопараллельные по МИ 2060-90, разряд 4,

    • - весы лабораторные, диапазон измерений 0.5 кг, основная погрешность ±0,5%.


    Изготовитель

              Instron-division of ITW Limited Italy, Италия
    Via Airauda 12 10044 - PIANEZZA (TO), Italy

    Заявитель

               ООО «Новатест»
    141401, Московская область, г. Химки, Ленинский проспект, д. 1, корп. 2
    Лист № 5
    Всего листов 5

    Испытательный центр


    ГЦИ СИ ООО «ТестИнТех»,
    123308, г. Москва,
    ул. Мневники, д.1
    Тел./факс: +7(499)944-40-40

    Принцип работы систем основан на измерении температуры, при которой происходит внедрение индентора в испытываемый образец на 1 мм или прогиб образца до стандартного значения при постоянной скорости нагрева образца, при приложении к индентору механической нагрузки, создаваемой путем помещения на его подставку грузов заданной массы.

    Конструктивно системы состоят из термостата, выполненного в виде ванны, заполненной кремнийорганическим маслом или мелкодисперсным порошком оксида алюминия для равномерного нагрева испытываемых образцов. Температура контролируется с помощью цифрового терморегулятора. Охлаждение систем между тестами может осуществляться, как проточной водой, так и охладителем, поставляемым отдельно.

    На верхней крышке основания установлены несколько измерительных станций, позволяющих проводить одновременное и независимое испытание нескольких образцов. Модификации HV3 и HV500 содержат 3 станции, модификации HV6 и HV6A - 6 станций.

    Каждая станция содержит устройство для крепления исследуемого образца; индентор, в верхней части которого имеется подставка для грузов; головку (в зависимости от метода испытаний по требованию Заказчика поставляется - пенетрационная игла или плунжер), устанавливаемую на индентор; цифровые датчики измерения перемещений и температуры.

    Управление, обработка и сбор информации от датчиков перемещения и температуры осуществляется при помощи пульта оператора, снабженного клавиатурой и дисплеем. Системы могут подключаться к персональному компьютеру (ПК) с программным обеспечением (ПО) для анализа результатов измерений.

    Системы для термомеханических испытаний Ceast HV выпускаются в четырех модификациях. Модификации отличаются диапазонами рабочих температур, количеством станций, наличием миксеров для перемешивания масла, массой и габаритными размерами. В модификациях HV6A и HV500 реализованы автоматическое опускание и поднятие измерительных станций, а также автоматическое приложение нагрузки на образец.

    Внешний вид систем показан на рисунках 1, 2, 3 и 4.

    Внешний вид. Системы для термомеханических испытаний (Ceast HV), http://oei-analitika.ru

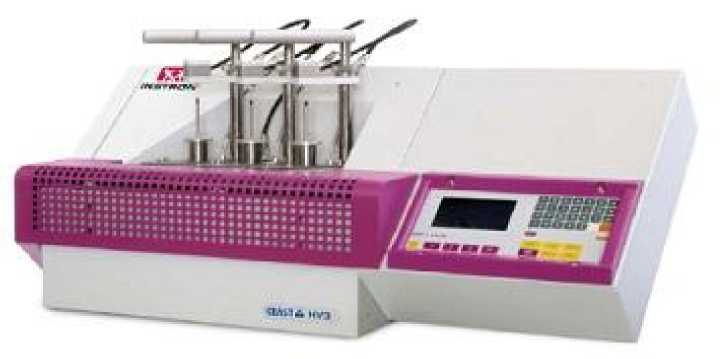

    Рис.1 Общий вид систем для термомеханических испытаний с тремя станциями HV3

    Внешний вид. Системы для термомеханических испытаний (Ceast HV), http://oei-analitika.ru

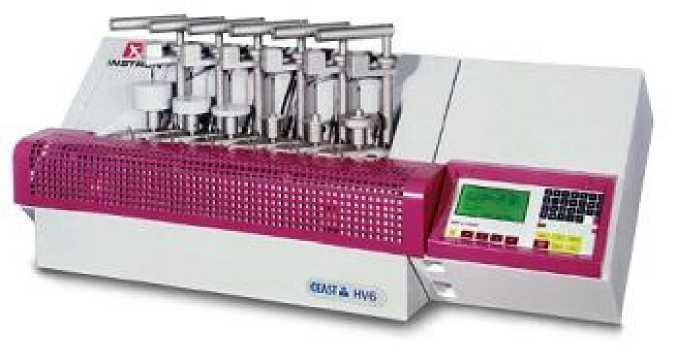

    Рис.2 Общий вид систем для термомеханических испытаний с шестью станциями HV6

    Внешний вид. Системы для термомеханических испытаний (Ceast HV), http://oei-analitika.ru

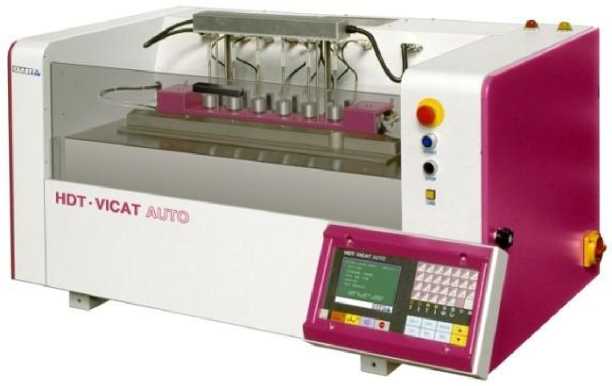

    Рис.3 Общий вид систем с шестью автоматическими станциями HV6A

    Внешний вид. Системы для термомеханических испытаний (Ceast HV), http://oei-analitika.ru

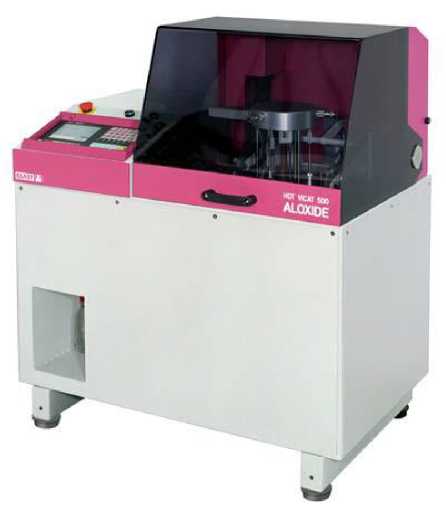

    Рис.4 Общий вид систем с шестью автоматическими станциями HV500

    Лист № 3 Всего листов 5

    1 шт.

    3/ 6 компл.

    1 компл.

    • 1. Система для термомеханических испытаний Ceast HV

    • 2. Комплект грузов (*)

    • 3. Комплект приспособлений (*)

    Лист № 4 Всего листов 5

    • 4. Миксер (**)                                                    1 шт

    • 5. Руководство по эксплуатации «Системы для термомеханических испытаний Ceast HV. Руководство по эксплуатации »              1 экз.

    • 6. Методика поверки МП ТИнТ 113-2013 «Системы для термомеханических испытаний Ceast HV. Методика поверки »                       1 экз.

    • 7. Транспортировочный ящик                                     1 шт

    (*) - количество зависит от модификации и требований Заказчика (**) - только для модификаций HV6 и HV6A


    Наименование параметра

    Модификация

    HV3

    HV6

    HV6A

    HV500

    Диапазон рабочих температур в термостате, °С

    +20...+300

    +20.+300

    +20.+300

    +50.+500

    Пределы допускаемой абсолютной погрешности измерения температуры, °С

    ±0,5

    ±0,5

    ±0,5

    ±2

    Диапазон измерения глубины внедрения индентора, мм

    0.2,6

    0.2,6

    0.2,6

    0.2,6

    Пределы допускаемой абсолютной погрешности измерения глубины внедрения, мм

    ±0,01

    ±0,01

    ±0,01

    ±0,01

    Номинальная масса груза, г

    1.4096

    1.4096

    1.4096

    1.4096

    Пределы допускаемой относительной погрешности массы груза, %

    ±2,5

    ±2,5

    ±2,5

    ±2,5

    Габаритные размеры (ГхШхВ), мм, не более

    1050х490х520

    1380х490х520

    1380х900х850

    1037х858х1260

    Масса, кг, не более

    110

    130

    200

    200

    Условия эксплуатации:

    • - температура, °С                                              +15...+30

    • - относительная влажность, %                               60 ± 20

    • - давление, кПа                                          84.106
