Номер по Госреестру СИ: 55540-13
55540-13 Термопреобразователи сопротивления платиновые
(TM, TMR)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые серий TM, TMR (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитой арматуры ТС.

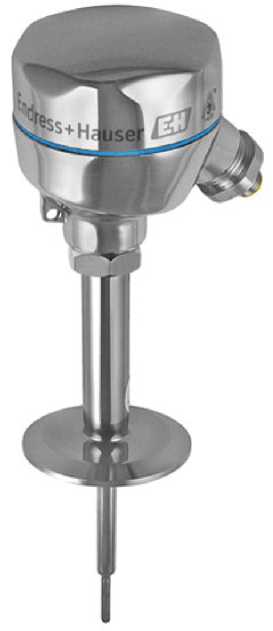

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2

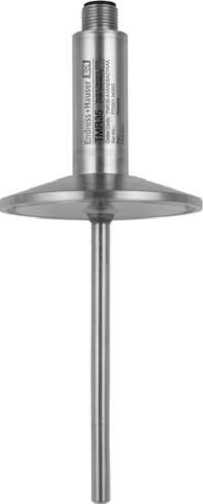

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3

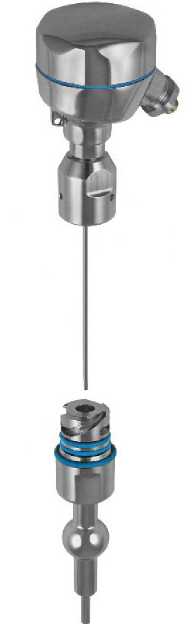

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 06.09.2028
Номер записи -
ID в реестре СИ - 368122
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 4 года - для ТС класса допуска "В" без измерительного преобразователя и с верхним пределом рабочего диапазона измерительных температур не более +180 °C
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TM401-1UV6/264, TM401, TM371-GR1B2C3F1G0A3A, TM131-GRDAHBC1BX1AAAC3CD1AA1, TM131-GRCACCC1BX1ACAB1AA1AA1+NQSATA, TM131-GRBBCCB1BA2AGBC3CE3AA1+NQSBTE UA, TM131-GRBBCCB1BA1AXAC2AA1AA1+NQSBTC, TM131-GABBCCB1BX1AKAC2CA1AA1+SBTE, TM-401, TM, TMR, TM, TMR ТМ 411, TM D-87484, TM 411, TM, SITRANS, Rosemount 248, iTHERM TM401, ., -,
Производитель
Изготовитель - Фирма Endress+Hauser Wetzer GmbH+Co.KG, Германия; Производственные площадки: Endress+Hauser Wetzer GmbH+Co.KG, Германия; Endress+Hauser Sicestherm S.r.L., Италия; Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай; Endress+Hauser Wetzer (India) Private Limited
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 4980
Выдано извещений - 31
Кол-во периодических поверок - 1695
Кол-во средств измерений - 1126
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1189 дн.
Приказы РСТ, где упоминается данный тип СИ
№1878 от 2018.09.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№1865 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1636 от 2015.12.24 Об утверждении типов средств измерений
№2788 от 2018.12.28 О переоформлении свидетельства об утверждении типа средства измерений № 34269 "Измерители теплопроводности материалов МИТ-1" и внесении изменений в описание типа
№2751 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (12)
№2701 от 2022.10.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (TM, TMR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55540-13 Термопреобразователи сопротивления платиновые (TM, TMR) Фирма Endress+Hauser Wetzer GmbH+Co.KG, Германия; Производственные площадки: Endress+Hauser Wetzer GmbH+Co.KG, Германия; Endress+Hauser Sicestherm S.r.L., Италия; Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай; Endress+Hauser Wetzer (India) Private Limited (ИНДИЯ ) |
38550-13 Термопреобразователи сопротивления (Метран-2000) ЗАО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
Все средства измерений ЗАО "Промышленная группа "Метран"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55540-13 06.09.2028 |
Термопреобразователи сопротивления платиновые, TM, TMR Фирма Endress+Hauser Wetzer GmbH+Co.KG, Германия; Производственные площадки: Endress+Hauser Wetzer GmbH+Co.KG, Германия; Endress+Hauser Sicestherm S.r.L., Италия; Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай; Endress+Hauser Wetzer (India) Private Limited (ИНДИЯ ) |
ОТ МП |
2 года; 4 года - для ТС класса допуска "В" без измерительного преобразователя и с верхним пределом рабочего диапазона измерительных температур не более +180 °C |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Термопреобразователи сопротивления (Метран-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 24 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 318 | 107 | 222 | 96 | 0 | 64 | 25 | 39 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТАНЕКО" (RA.RU.311611) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 91 | 0 | 91 | 0 | 91 | 0 | 91 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 33 | 0 | 33 | 3 | 33 | 0 | 33 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1482 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 41 | 2 | 0 | 41 | 0 | 41 | 0 | 41 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 29 | 0 | 29 | 1 | 29 | 0 | 29 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 10 | 0 | 10 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 9 | 0 | 9 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 62 | 11 | 0 | 62 | 0 | 62 | 0 | 62 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 49 | 5 | 0 | 49 | 0 | 49 | 0 | 49 | |
| Альметьевское наладочное управление АО "Нефтеавтоматика" (735) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 196 | 8 | 188 | 2 | 86 | 0 | 86 | ||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МетроСервис" (RA.RU.312120) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Верхневолжская метрологическая компания" (RA.RU.311868) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯСЕРВИС" (RA.RU.312519) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 28 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 801 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Чувашский ЦСМ» (RA.RU.311221) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 32 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 65 | 14 | 0 | 65 | 1 | 56 | 0 | 56 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 222 | 216 | 6 | 0 | 222 | 216 | 6 | ||
| АО "АЭХК" (273) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО НПП "НАУКА" (RA.RU.312658) | 24 | 1 | 0 | 24 | 18 | 24 | 0 | 24 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| ООО "ВОЛГАМЕТРОКОМ" (RA.RU.311868) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "АСУМС" (RA.RU.312418) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ПМ" (RA.RU.312573) | 207 | 14 | 158 | 49 | 0 | 207 | 158 | 49 | ||
| ООО "Газпром НГХК" (РОСС RU.0001.310270) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 159 | 35 | 17 | 142 | 0 | 157 | 17 | 140 | ||
| ООО "НМОП" (RA.RU.311359) | 26 | 5 | 1 | 25 | 0 | 26 | 1 | 25 | ||
| ООО "ГИДРОДИНАМИКА" (RA.RU.312244) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 18 | 5 | 0 | 18 | 3 | 18 | 0 | 18 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 39 | 2 | 0 | 39 | 0 | 39 | 0 | 39 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 110 | 0 | 110 | 0 | 110 | 0 | 110 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 110 | 41 | 0 | 110 | 0 | 110 | 0 | 110 | |
| АО "ТАНЕКО" (RA.RU.311611) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЭТАЛОН" (RA.RU.312790) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 14 | 14 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| АО "НПО "МИКРОГЕН" (RA.RU.311412) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 12 | 6 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ООО "ИНКО-ТЭК" (RA.RU.314154) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АПЛИСЕНС" (RA.RU.312062) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 9 | 4 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 132 | 102 | 120 | 12 | 0 | 132 | 120 | 12 | ||
| АО "ТОАЗ" (RA.RU.310598) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 39 | 22 | 0 | 39 | 0 | 39 | 0 | 39 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 19 | 12 | 0 | 19 | 0 | 15 | 0 | 15 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИМЦ" (RA.RU.311684) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ООО "МСК" (RA.RU.312421) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 143 | 0 | 143 | 0 | 143 | 0 | 143 |
Стоимость поверки Термопреобразователи сопротивления (Метран-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
748 | 2119 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1242 | 2119 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1243 | 2119 |
|
ФБУ Ивановский ЦСМ Ивановская область |
1810 | 2119 |
|
ФБУ Иркутский ЦСМ Иркутская область |
727 | 2119 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серий TM, TMRГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Техническая документация изготовителя.
Изготовитель
Фирма Endress+Hauser Wetzer GmbH+Co.KG, ГерманияАдрес: Obere Wank 1, 87484 Nesselwang, Germany
Тел.: +49 8361 30 80
Факс: +49 8361 30 81 10
E-mail: info@wetzer.endress.com
Производственные площадки:
Endress+Hauser Wetzer GmbH+Co.KG, Германия
Адрес: Obere Wank 1, 87484 Nesselwang, Germany
Тел.: +49 8361 30 80
Факс: +49 8361 30 81 10
E-mail: info@wetzer.endress.com
Endress+Hauser Sicestherm S.r.L., Италия
Адрес: Via Martin Luther King 7, 20060 Pessano con Bornago, Italy
Тел.: +39 02 95 96 41
Факс: +39 02 95 96 44 05
E-mail: info@wetzer.endress.com
Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай
Адрес: China-Singapore Industrial Park (SIP) Jiang-Tian-Li-Lu No.31, JiangSu
Province 215126 Suzhou City, Peolple's Republic of China
Тел.: +86 512 625 89 791
Факс: +86 512 625 89 793
Endress+Hauser Wetzer (India) Private Limited, Индия
Адрес: M-171 to 173, MIDC, Waluj, Aurangabad, 431136, India
Тел.: +91 240 255 1600
Факс:+91 240 255 5179
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Термопреобразователи сопротивления платиновые серий TM, TMR обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.
Термопреобразователи серии TM изготовляются следующих моделей: TM401, TM411, и состоят из сменной измерительной вставки (TS111) для модели TM411 или несменной вставки для TM401. Измерительная вставка соединена с защитной головкой, имеющей несколько модификаций (TA3xx), отличающихся материалом, конструкцией и степенью защиты. ТС могут комплектоваться встраиваемыми в защитную головку измерительными преобразователями (ИП) серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока (от 4 до 20 мА), а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA, FOUNDATION Fieldbus. В защитные головки типов TA30A, TA30R может встраиваться 4-х разрядный жидкокристаллический дисплей. Головки выполнены из алюминиевого сплава, полипропилена, полиамида или нержавеющей стали марки 316L/1.4404. Измерительная вставка состоит из одного или двух тонкопленочных (TF) или проволочных (WW) платиновых чувствительных элементов (далее - ЧЭ) с номинальной статической характеристикой преобразования (НСХ) «Pt100» по ГОСТ 6651-2009/МЭК 60751, помещенных в защитный чехол (нержавеющая сталь 316L/1.4404), который соединен с керамической клеммной головкой, с ИП или заканчивается присоединительными проводами. Измерительная вставка помещена в защитную арматуру с различными видами присоединения к объекту измерений или установлена в дополнительную защитную гильзу. Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
ТС серии TMR изготавливаются следующих моделей: TMR31, TMR35, и состоят из одного тонкопленочного платинового ЧЭ с НСХ «Pt100» класса допуска «А» по ГОСТ 6651-2009/МЭК 60751 и встраиваемого (опционально) в цилиндрический корпус измерительного преобразователя с аналоговым выходным сигналом от 4 до 20 или от 20 до 4 мА. ТС имеют неразборную конструкцию. Материал корпуса - нержавеющая сталь марки 316L/1.4404. Модели TMR31, TMR35 различаются способом монтажа на объекте измерений и областью применения.
При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.
Общий вид термопреобразователей представлен на рисунках 1-4. Пломбирование преобразователей не предусмотрено.
Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых модели TM401
Рисунок 2 - Общий вид термопреобразователей сопротивления платиновых модели TM411
Рисунок 4 - Общий вид термопреобразователей сопротивления платиновых модели TMR35
Рисунок 3 - Общий вид термопреобразователей сопротивления платиновых модели TMR31
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Количество |
Примечание |
|
Термопреобразователь |
1 шт. |
серия и исполнение в соответствии с заказом |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТС при поставке в один адрес |
|
Паспорт |
1 экз. |
- |
|
Методика поверки |
1 экз. |
на партию однотипных ТС при поставке в один адрес |
Таблица 1 -
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры
|
от -50 до +500 от -200 до +600 от -50 до +150 (от -50 до +200 при использовании удлинительной шейки) |
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009
|
A, АА, 1/3 DIN B, В A |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, оС
класс В класс А класс АА класс 1/3 DIN В
класс В класс А класс АА класс 1/3 DIN В |
±(0,30+0,005|t|) (от -50 до +500 °С) ±(0,15+0,002|t|) (от -50 до +250 °С), ±(0,30+0,005|t|) (св. +250 до +400 °С) ±(0,1+0,0017|t|) (от 0 до +200 °С) ±(0,10+0,0017|t|) (св.0 до +100 °С), ±(0,15+0,002|t|) (от -50 до 0/св. +100 до +250 °С), ±(0,30+0,005|t|) (св.+250 до +400 °С) ±(0,30+0,005|t|) (от -200 до +600 °С) ±(0,15+0,002|t|) (от -200 до +600 °С) ±(0,1+0,0017|t|) (от -50 до +250 °С) ±(0,1+0,0017|t|) (св. -50 до +250 °С), ±(0,15+0,002|ф (от -200 до -50/св. +250 до +600 °С) |
|
Пределы допускаемой суммарной погрешности ТС и ИП серии TM, °С ** |
Л = ±7(ЛИП )2 + (АТС )2 |
|
Пределы допускаемой основной погрешности ТС серии TMR (в сборе с ИП), °С |
±(0,25 + 0,002^|) |
|
Сопротивление электрической изоляции при температуре от +15 до +25 °С и относительной влажности воздуха от 30 до 80% (при 100 В), МОм, не менее |
100 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной (+25 °С) в диапазоне от -40 до +85 оС |
±(0,0015 % (от диапазона измерений+200) + + 0,005 % (от интервала измерений)) |
|
Диаметр измерительной вставки ТС серии ТМ, мм |
3; 6 |
|
Наименование характеристики |
Значение характеристики |
|
Диаметр защитной арматуры монтажной части ТС, мм
|
6; 9; 12,7 6 |
|
Длина монтажной части ТС, мм
|
от 25 до 4000 от 20 до 600 |
|
Средний срок службы ТС, лет, не менее |
10 |
|
Диапазон температур окружающего воздуха для ТС серии TMR, °С |
от -40 до +85 |
|
Примечание: ** где ЛИП - погрешность ИП, °С; ЛТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С | |
Пределы допускаемых основной и дополнительной погрешностей ИП серии iTEMP TMT приведены в Описании типа для Госреестра СИ РФ.
Диапазоны температур окружающего воздуха при эксплуатации ТС серии ТМ (в зависимости от модели и исполнения) приведены в таблице 2.
Таблица 2 - Диапазоны температур окружающего воздуха при эксплуатации ТС серии ТМ
|
ТС без встроенного преобразователя и дисплея (*) | ||
|
Обозначение модели ТС |
Диапазон температур (*) окружающего воздуха, С (’ |
Исполнение защитной головки |
|
TM411 |
от -50 до +150 |
ТА30А, ТА30D, |
|
от -40 до +120 |
ТА30Р | |
|
от -50 до +130 |
ТА30R | |
|
от -40 до +85 |
ТА30S | |
|
TM401 |
от -50 до +150 |
ТА30А, |
|
от -50 до +130 |
ТА30R | |
|
от -40 до +85 |
ТА30S | |
|
Примечания: (*) с дисплеем TID10: от |
-20 до +70 °С; | |
|
с преобразователем измерительным iTEMP TMT - см. данные в Описании типа на ИП | ||
