Конструктивно весы состоят из грузоприемного устройства (ГПУ), силоизмерительных тензорезисторных датчиков (СТД), электронного устройства (ЭУ).

Грузоприёмное устройство может состоять из одной, двух или трёх платформ, наземного исполнения (рис.3 и 4) и исполнения в приямке (рис. 5). Одноплатформенное ГПУ опирается на четыре (4) СТД, двухплатформенное ГПУ - на шесть (6) или восемь (8) СТД, в зависимости от варианта установки платформ, а трехплатформенное ГПУ на восемь (8) или двенадцать (12) СТД.

В весах применяются следующие СТД:

• - BM14A и BM14G (Госреестр № 29585-07), производства фирмы  “ZHONGHANG

ELECTRONIC MEASURING INSTRUMENTS CO.LTO (ZEMIC)”, Китай;

• -  ZS, NHS, YBS (Госреестр № 39778-08) и QS (Госреестр № 39774-08), производства “Keli Electric Manufacturing (Ningbo) Co., Ltd”, Китай;

Электронное устройство MERAV выполнено в двух модификациях:

• - MERAV-2000 (в маркировке весов указано как 1) -включает основную плату, оснащённую

аналогово-цифровым   преобразователем,   микропроцессором,   жидкокристаллическим

дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232C к внешним электронным устройствам (компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток), (рисунок 1).

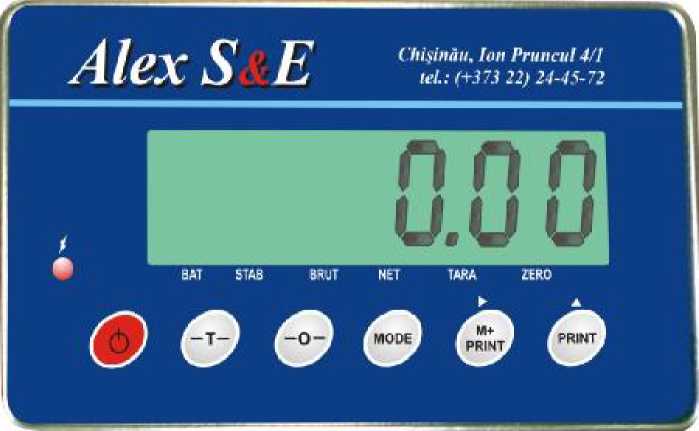

Рисунок 1- Внешний вид рабочей панели ЭУ MERAV-2000

- MERAV-3001 (в маркировке весов указан как 2) - включает основную плату, оснащенную аналогово-цифровым преобразователем, микропроцессором,    жидкокристаллическим

дисплеем, клавиатурой для управления весами, выходом для подключения через последовательный интерфейс RS 232/485 к внешним электронным устройствам (компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток), (рисунок 2).

Электронное устройство эксплуатируется в специализированном     закрытом ,

отапливаемом помещении, расположенном на удалении не более 5 м от грузоприемного устройства.  _____________________________________________________________________

МАССА

23420 кг

МЛЕ

дну

ПОКАЗАНИЯ СТАБИЛЬНЫ И ГОТОВЫ К ФИКСАЦИИ

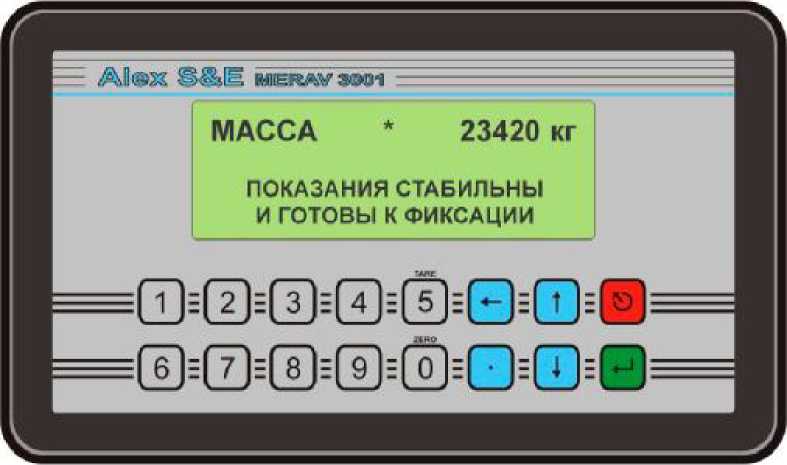

Рисунок 2 - Внешний вид рабочей панели ЭУ MERAV 3001

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика передается по кабелю на электронное устройство, в состав которого входит аналоговоцифровой преобразователь, стабилизированный источник питания датчика, процессор и дисплей-индикатор, по которому считываются показания.

Весы выпускаются в 16 модификациях, отличающиеся метрологическими характеристиками, количеством грузоприёмных платформ, и имеющими обозначение:

BSA -H-D 1.(Д, Т) -V (1, 2), где:

BSA - тип весов: «В» - весы, «S» - стационарные, «А» - автомобильные;

Н - наибольший предел взвешивания, т;

D 1.4 - дискретно-цифровое отсчетное устройство;

«D» - вид отсчетного устройства весов - дискретно-цифровое;

Д - автомобильные двухплатформенные;

Т- автомобильные трёхплатформенные;

Отсутствие данного буквенного обозначение предполагает одно грузоприёмное устройство; V - версия электронного устройства:

• 1 - MERAV 2000

• 2 - MERAV 3001

Грузоприёмные платформы маркируются следующим образом

BSA-RSP-^,T)-(M,J)-xxxxx-X, где:

BSA - тип весов;

RSP - грузоприёмное устройство, тип платформа;

(Д,Т)- количество платформ в составе весов: отсутствие обозначения - одна платформа; Д - две платформы; Т - три платформы;

xxxxx - заводской номер весов в сборе;

Х - номер платформы в составе весов.

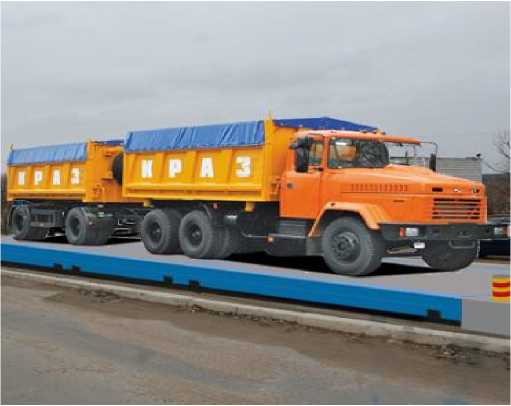

Рисунок 3 - Общий вид весов неавтоматического действия (автомобильных электронных весов) тип BSA, наземное исполнение, настил из железобетонных плит

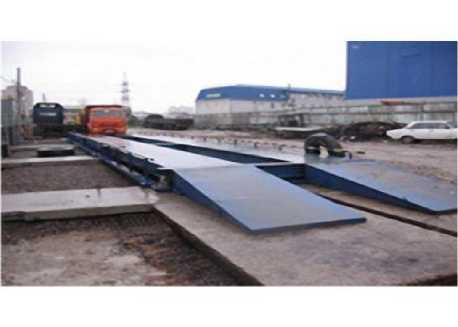

Рисунок 4- Общий вид весов неавтоматического действия (автомобильных электронных весов) тип BSA, наземное исполнение, колейный металлический настил.

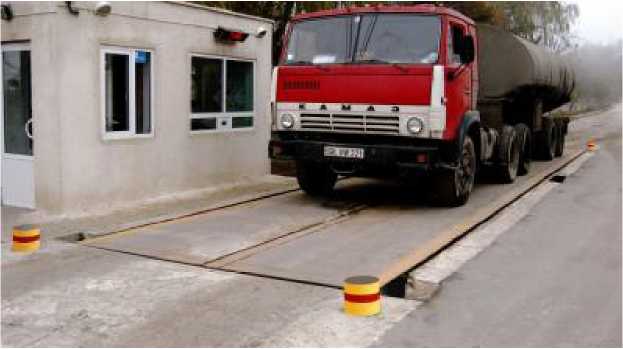

Рисунок 5- Общий вид весов неавтоматического действия (автомобильных электронных весов) тип BSA, исполнение в приямке металлический настил.

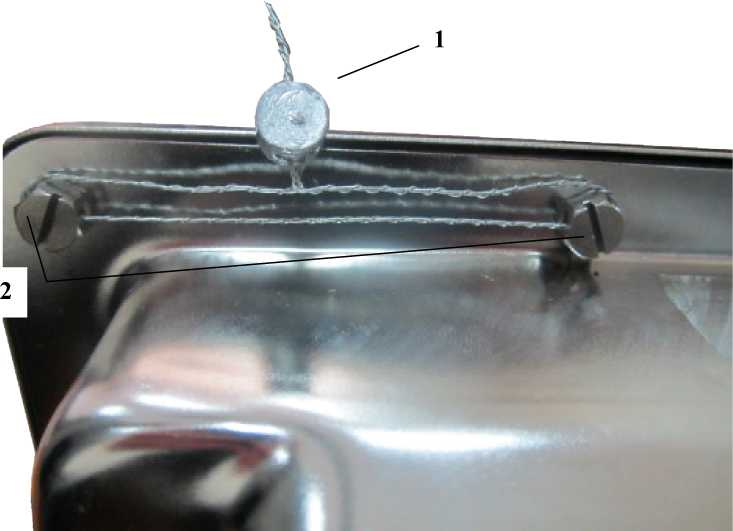

Рисунок 6.1 - Схема пломбировки ЭУ MERAV-2000

1 - свинцовая пломба пломба 9 мм

2 - пломбировочные винты с отверстием

2

КХ

' < J

L ’-Л

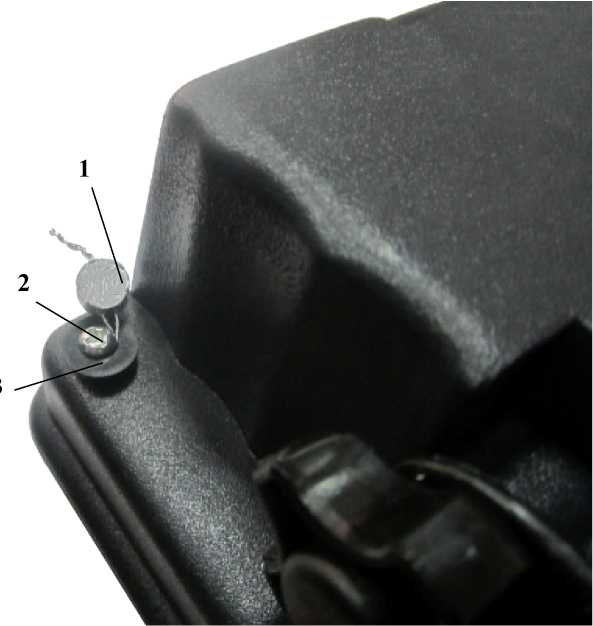

Рисунок 6.2 - Схема пломбировки ЭУ MERAV-3001

1 - свинцовая пломба пломба 9 мм

2 - пломбировочный винт с отверстием

3 - втулка

Класс точности весов по ГОСТ Р 53228-2008                                  средний (III)

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление, интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификаций весов приведены в таблице 2.

Таблица 2

Диапазон выборки массы тары, % от Мах....................................................................................0-1 00

Погрешность устройства установки нуля, е ................................................................................± 0,25

Реагирование (порог чувствительности), е ........................................................................................ 1 , 4

Масса ЭУ, кг, не более.........................................................................................................................2,6

Габаритные размеры ЭУ, мм, не более ............................................................................250х150х130

Условия эксплуатации:

Диапазон рабочих температур, °С:

• - для ЭУ .............................................................................. от минус 5 ^оС до плюс 35

• - для грузоприёмного устройства .................................. от минус 30 ^оС до плюс 45

Относительная влажность окружающего воздуха

при температуре плюс 35 °С, не более..............................................................85%;

Атмосферное давление ......................................................................................84,0-106,7 кПа.

Время готовности весов к работе не более, с...............................................................45

Электрическое питание

- для весов с ЭУ MERAV-3001 от сети переменного тока с параметрами:

• напряжение, В

• частота, Гц

• потребляемая мощность, В • А, не более

- для весов с ЭУ MERAV-2000

Напряжение питания от источника постоянного тока, В.........................................................
