Номер по Госреестру СИ: 55866-13
55866-13 Термопреобразователь сопротивления платиновый
(SF 50)
Назначение средства измерений:
Термопреобразователь сопротивления платиновый SF 50 (далее по тексту -термопреобразователь или ТС) предназначен для измерений температуры воздуха.

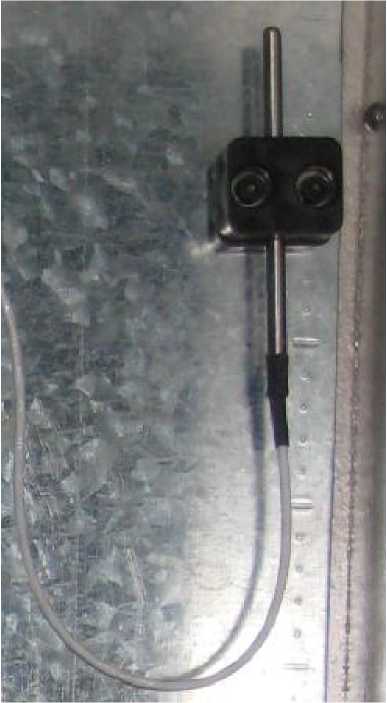

Внешний вид.
Термопреобразователь сопротивления платиновый
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 146083
ID в реестре СИ - 368483
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "KIMO Instruments"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2050 от 2017.09.29 О переоформлении свидетельства об утверждении типа средства измерений № 55866 "Комплексы контрольно-поверочные КПК-3" и внесении изменений в описание типа
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
Наличие аналогов СИ: Термопреобразователь сопротивления платиновый (SF 50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KIMO Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47589-11 26.08.2016 |
Анемометры цифровые, VT100, LV101, LV107, LV110, LV120, LV130 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
50123-12 |
Трубки Пито-Прандтля дифференциальные, TPL-03-100-T Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
53260-13 22.04.2018 |
Манометры цифровые, MP 100, MP 101, MP 105, MP 112, MP 115, MP 120, MP 130, MP 200 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
53989-13 25.06.2018 |
Термометры цифровые , TK, TM, TN, TR Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
54360-13 29.07.2018 |
Анализаторы дымовых газов, KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54561-13 16.08.2018 |
Измерители цифровые многофункциональные, VT200, AMI300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
55866-13 |
Термопреобразователь сопротивления платиновый, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
60865-15 10.06.2021 |
Термометры цифровые , TK110, TK112, TR110, TR112, TM110, TM210, TST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60866-15 10.06.2021 |
Термогигрометры , HD110, HM110, TH110, TH210, HST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60867-15 10.06.2021 |
Термоанемометры , CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61012-15 30.06.2021 |
Измерители цифровые многофункциональные, HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61042-15 30.06.2021 |
Манометры цифровые дифференциальные, МР110, МР111, МР112М, МР115М, МР120М Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
62295-15 18.11.2021 |
Датчики давления, PST, CP 110, CP 210 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
66966-17 21.03.2022 |
Термопреобразователи сопротивления платиновые, SFBT50-B Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
70432-18 |
Термопреобразователи сопротивления платиновые, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Термопреобразователь сопротивления платиновый (SF 50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователь сопротивления платиновый (SF 50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый SF 50.Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователю сопротивления платиновому SF 50-
1. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Лист № 3 Всего листов 3
-
2. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
-
3. ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля . Методика поверки »;
-
4. Техническая документация «KIMO Instruments», Франция.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории Челябинской ТЭЦ-1, г. Челябинск.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-^R+540-4), где R - измеряемое сопротивление, Ом;
-
- мегомметр М4100/3, рабочее напряжение до 500 В.
Изготовитель
«KIMO Instruments», Франция
Zone Industrielle - BP16 - 24700 MONTPON
Tel./Fax.: +33 5 53 80 85 00 / +33 5 53 80 16 81
Web Site: www.kimo.fr
Заявитель
ООО «ДжиИ Рус»
Адрес: 123317, г. Москва, Пресненская наб., д.10
Тел/Факс: + 7 (495) 739-68-11 / + 7 (495) 739-68-01
Испытательный центр
:Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с одним ЧЭ и внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (1.4404), а также кабеля в тефлоновой оболочке с присоединительными проводами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 3-х проводная.
Фотография общего вида термопреобразователя приведена на рисунке 1.
Рис.1
Диапазон измеряемых температур, °С .............
Температурный коэффициент ТС a , °С-1........
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60571 / ГОСТ 6651-2009...............
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом .........
Класс допуска по МЭК 60571 / ГОСТ 6651-2009..............................
Пределы допускаемого отклонения сопротивления ТС от НСХ
от минус 50 до плюс 400
.............................0,00385
Pt100
....100
.......А
в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C........ ±(0,15 + 0,002|t|)
Схема соединения внутренних проводов ТС с ЧЭ ...................................3-х проводная
Диаметр монтажной части ТС, мм
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды , °C
- относительная влажность воздуха, %, не более
от минус 50 до плюс 260
98
