Номер по Госреестру СИ: 55905-13
55905-13 Приборы для измерения и регистрации динамических процессов
(Test Partner 3 Mini и Test Partner 3 4X4)
Назначение средства измерений:
Приборы для измерения и регистрации динамических процессов моделей Test Partner 3 Mini и Test Partner 3 4X4 (далее - приборы) предназначены для измерения амплитуды и длительности ударных ускорений различных машин и агрегатов.

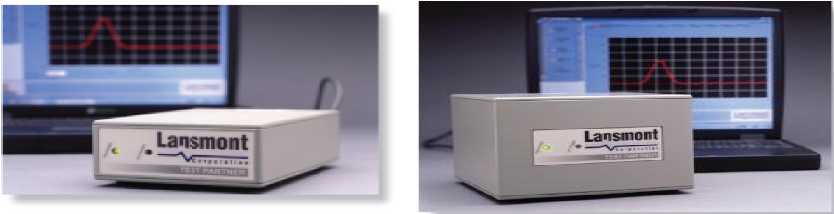

Внешний вид.
Приборы для измерения и регистрации динамических процессов
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.12.2018
Номер записи - 146132
ID в реестре СИ - 368532
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, Test Partner3, Test Partner 3 Mini и Test Partner 3 4X4, Test Partner 3 Mini, Test Partner 3 4Х4, Test Partner 3 4X4, Test Partner 3, Test Partner, -,
Производитель
Изготовитель - Фирма "Lansmont Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 14
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 936 дн.
Приказы РСТ, где упоминается данный тип СИ
№2560 от 2019.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Приборы для измерения и регистрации динамических процессов (Test Partner 3 Mini и Test Partner 3 4X4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Lansmont Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39595-08 01.01.2014 |
Приборы для измерения вибрации при транспортировке, SAVER Фирма "Lansmont Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55905-13 09.12.2018 |
Приборы для измерения и регистрации динамических процессов, Test Partner 3 Mini и Test Partner 3 4X4 Фирма "Lansmont Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
66930-17 09.03.2022 |
Регистраторы транспортной вибрации, SAVER Фирма "Lansmont Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Приборы для измерения и регистрации динамических процессов (Test Partner 3 Mini и Test Partner 3 4X4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 2 | 0 | 1 | 0 | 2 | 0 | 1 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 5 | 0 | 2 | 0 | 2 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Приборы для измерения и регистрации динамических процессов (Test Partner 3 Mini и Test Partner 3 4X4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7800 | 7800 |
Программное обеспечение
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от датчиков в приборы с целью сбора, обработки и управления алгоритмом их работы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с приборами.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Test Partner |
TP3 |
3.5.10 |
0xc16ae862 |
Cyclic redundancy check (CRC-32) |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Приборы для измерения и регистрации динамических процессов моделей Test Partner 3 Mini и Test Partner 3 4X4».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения и регистрации динамических процессов моделей Test Partner 3 Mini и Test Partner 3 4X4
Техническая документация фирмы «Lansmont Corporation», США.
Поверка
Поверкаосуществляется по документу МП 55905-13 «Приборы для измерения и регистрации динамических процессов моделей Test Partner 3 Mini и Test Partner 3 4X4 фирмы «Lansmont Corporation», США. Методика поверки», разработанному и утвержденному в ФГУП «ВНИИМС » в октябре 2013 г.
Основные средства поверки: генератор сигналов сложной формы DS 360 (г/р № 45344-10).
Изготовитель
Фирма «Lansmont Corporation», США
Адрес: 17 Mandeville Court, Monterey CA, 93940 USA.
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, корп. 2.
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов основан на преобразовании измеряемой величины (ударного ускорения) в пропорциональный ему электрический сигнал и дальнейшей его обработке.
Приборы представляют собой переносные измерительные блоки, принимающие, регистрирующие и анализирующие сигналы от датчиков ударных ускорений. Приборы обеспечивают одновременную многоканальную регистрацию сигналов при быстротекущих динамических воздействиях.
Модель Test Partner 3 Mini имеет 4 измерительных канала, модель Test Partner 3 4X4 может иметь 4, 8, 12 или 16 измерительных каналов.
Внешний вид приборов Test Partner 3 показан на рисунке 1.
Модель Test Partner 3 Mini
Модель Test Partner 3 4Х4
Рисунок 1- Приборы для измерения и регистрации динамических процессов моделей Test Partner 3 Mini и Test Partner 3 4X4.
Таблица 3
|
Наименование |
Кол-во |
Примечание |
|
Прибор регистрации динамических процессов Test Partner 3 |
1 шт. |
В соответствии с заказом |
|
Соединительные провода |
1 экз. |
В соответствии с заказом |
|
Сертификат калибровки |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
|
Наименование характеристики |
Модели | |
|
Test Partner 3 Mini |
Test Partner 3 4X4 | |
|
Значения | ||
|
Диапазон измерения ударных ускорений, м/с2 |
от 0,98 до 1960000 | |
|
Диапазоны входных напряжений (пик), В |
от 0 до 2,5; от 0 до 5; от 0 до 10; | |
|
Пределы относительной погрешности измерения ударных ускорений в диапазоне рабочих частот и диапазоне рабочих температур, % |
±3 | |
|
Условия эксплуатации: Диапазон рабочих температур, °C |
от 0 до70 | |
|
Масса, кг |
2,27 |
3,18 |
|
Габаритные размеры (Д х Ш х В), мм |
200 х 117 х 57 |
200 х 165 х 127 |
