Номер по Госреестру СИ: 55908-13
55908-13 Машина для испытания пружин на кручение
(PTM 2)
Назначение средства измерений:
Машина для испытания пружин на кручение PTM 2 (далее по тексту - машина) предназначена для измерения характеристик спиральных и винтовых пружин: определения крутящего момента силы скручивания пружин при определенном угле или определения угла скручивания пружины при определенном значении крутящего момента силы.
Машина может использоваться в испытательных лабораториях механических свойств пружин и в других областях промышленности, при производстве и потреблении данной продукции.

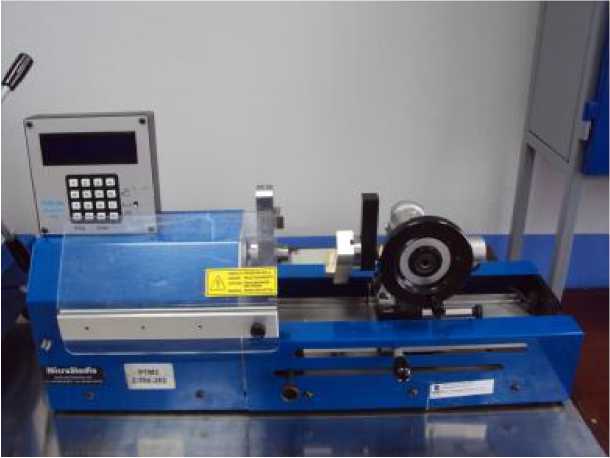

Внешний вид.
Машина для испытания пружин на кручение
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 146135
ID в реестре СИ - 368535
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Без модификации, (за один диапазон/параметр),
Производитель
Изготовитель - Фирма "MicroStudio sas di Calafa Gpaolo & C"
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 8
Выдано извещений - 1
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
Наличие аналогов СИ: Машина для испытания пружин на кручение (PTM 2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55908-13 Машина для испытания пружин на кручение (PTM 2) Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
70248-18 Машины для испытаний конструкционных материалов на кручение (КТС 405) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48595-11 |
Машины для испытания пружин, PMZ 300-500 Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
ОТ |
1 год |
|
48596-11 |
Машина для испытания пружин, PMA 5-200 Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
ОТ |
1 год |
|
48597-11 |
Машины для испытания пружин, PMZ 30-200 Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
ОТ |
1 год |
|
49767-12 |
Установка измерительная, LED 2D 100 Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
ОТ |
1 год |
|
51954-12 |
Установка измерительная, LED 3D 100 Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
ОТ |
1 год |
|
55908-13 |
Машина для испытания пружин на кручение, PTM 2 Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
ОТ |
1 год |
|
55962-13 |
Машина испытательная, МХМ60-10 Фирма "MicroStudio sas di Calafa Gpaolo & C" (ИТАЛИЯ ) |
ОТ |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины для испытаний конструкционных материалов на кручение (КТС 405)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 5 | 1 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины для испытаний конструкционных материалов на кручение (КТС 405)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение машин является составной частью, позволяющее пользователю работать в следующих режимах:
- подготовка к испытаниям ;
- проведение испытаний;
- настройки пользователя , защищаемые паролем, передаваемым компанией MicroStudio;
- регистрации программного обеспечения .
|
Идентификационные данные п |
рограммного обеспечения машин | |||
|
Наименован ие программно го обеспече ния |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацион -ный номер) программного обеспечения |
Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора програм-много обеспечения |
|
Модифик ация РТМ- PMAR5 |
Встроенное |
Версия 5.5.20 |
28c6fa5efd4e2 4efd0c8f74208 44988e |
MD5 |
Программное обеспечение машины по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений содержатся в эксплуатационной документации: РТМ 2.РЭ «Машина для испытания пружин на кручение РТМ 2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине для испытания пружин на кручение РТМ 2
-
1 ГОСТ Р 8.752 - 2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
-
2 ГОСТ 13765 - 86 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Обозначение параметров, методика определения размеров
-
3 ГОСТ 16118 - 70 Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Технические условия
-
4 Техническая документация фирмы «MicroStudio sas di Calafa Gpaolo & C», Италия.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкапроизводится в соответствии с методикой поверки МП 55908-13 «Машина для испытания пружин на кручение РТМ 2. Методика поверки», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» в сентябре 2012 г.
Перечень основного оборудования , необходимого для проведения поверки :
- рычаг поверочный L = (300 ± 0,1) мм ;
-
- гири класс точности М1 по ГОСТ OIML R 111-1 - 2009, диапазон измерения от 1 г до 2 кг;
-
- угломер тип 1-2 ГОСТ 5378 - 88.
Изготовитель
Фирма «MicroStudio sas di Calafa Gpaolo & C», ИталияVia Puccini 42 Besnate (VA);
tel.0331/272279. fax.0331/275793. info@microstudio.net.
Заявитель
ООО «Спрингс Альянс»
606000, Нижегородская обл. г. Дзержинск, Восточный промрайон ОАО «Синтез»; тел.: 8(831.3) 27-22-55, факс: 8(831.3) 27-23-05, e-mail: dan@springs-alians.ru,
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Нижегородский ЦСМ», 603950, г. Нижний Новгород, ул. Республиканская, д. 1
телефон: (831) 428-78-78, факс: (831) 428-57-48, e-mail: mail@nncsm.ru
Принцип действия машины основан на преобразовании тензометрическим датчиком крутящего момента нагрузки, приложенным к испытуемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке. Датчик крутящего момента связан с неподвижной плитой, образец для испытаний устанавливается одним концом на неподвижную плиту с поворотным механизмом, а другой на ведомую плиту с поворотным механизмом и скользящим упором. Ведомая плита вращается через редукционную передачу (редуктор), которая управляется вручную, электрический сигнал от тензодатчика обрабатывается в электронном блоке и отображается в единицах измерения крутящего момента (Н-мм) на встроенном дисплее машины. Проведение испытаний осуществляется в ручном режиме управления.
Машина настольного исполнения, испытательная нагрузка на датчике крутящего момента при испытаниях создается вручную, для измерения деформации пружин машина имеет в своем составе датчик угла поворота, установленный на валу редуктора машины.
Машина позволяет определить полную характеристику пружин за один ход и проводить разбраковку по крутящему моменту и по величине угла закрутки.
Фотографии общего вида машины для испытания пружин на кручение РТМ 2, представлены на рисунке 1.
Рисунок 1.
Перечень измеряемых параметров, диапазоны измерений и пределы относительной погрешности машины приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
Режим работы |
ручной |
|
Виды испытания |
кручение |
|
Дискретность показаний крутящего момента силы, Н^мм |
0,1 |
|
Диапазон измерений крутящего момента силы, Н^мм |
от 100 до 2000 |
|
Пределы относительной погрешности измерения крутящего момента силы, % |
± 1,0 |
|
Максимальный угол закручивания, ... ° |
180 |
|
Дискретность показаний угла закручивания, .. ° |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения угла закручивания, ...° |
± 0,5 |
|
Расстояние между плитами, мм |
от 10 до 180 |
|
Питание машины от сети переменного тока: напряжение, В частота, Гц |
220 ± 10 50 ± 1 |
|
Потребляемая мощность, Вт |
100 |
|
Габаритные размеры, не более, мм: |
610 х 330 х 210 | |
|
Масса, не более, кг |
25 | |
|
Рабочие условия эксплуатации: |
температура окружающего |
от 10 до 40 |
|
воздуха, °С |
до 80 % при 35 °С | |
|
относительная влажность воздуха атмосферное давление, кПа |
от 84 до 106 | |
