Номер по Госреестру СИ: 55997-13
55997-13 Пробники высоковольтные
(P6015A)
Назначение средства измерений:
Пробники высоковольтные P6015A (далее - пробники) предназначены для измерений и передачи амплитудных и временных параметров высоковольтных электрических сигналов.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
P6015A
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "НИИЭФА" | Юридические лица | 13 | 13 | 1,00 |
| юридическое лицо | Юридические лица | 11 | 17 | 1,55 |
| ЮЛ | Юридические лица | 6 | 14 | 2,33 |
| ФГУП "Комбинат "Электрохимприбор" | Юридические лица | 5 | 5 | 1,00 |
| ФГБУ НИИР | Юридические лица | 4 | 4 | 1,00 |
| ООО "Энгельс Свечи зажигания" | Юридические лица | 4 | 4 | 1,00 |
| юр.лицо | Юридические лица | 3 | 6 | 2,00 |
| Юр. Лицо | Юридические лица | 3 | 3 | 1,00 |
| Акционерное общество "Контактор" | Юридические лица | 2 | 10 | 5,00 |
| АО "Плутон" | Юридические лица | 2 | 5 | 2,50 |
| АО "Хакель " | Юридические лица | 2 | 5 | 2,50 |
| ООО "Хевел" | Юридические лица | 2 | 4 | 2,00 |
| ФГБОУ ВО "НИУ "МЭИ" | Юридические лица | 2 | 3 | 1,50 |
| ООО "НВЦ "НавгеоТест" | Юридические лица | 2 | 3 | 1,50 |
| АО "ЛОМО" | Юридические лица | 2 | 3 | 1,50 |
| Севастопольский филиал - "Испытательный Центр "Омега" | Юридические лица | 2 | 2 | 1,00 |
| АО "УАПО" | Юридические лица | 2 | 2 | 1,00 |
| АО "ИЭМЗ "Купол" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Роберт Бош Саратов" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Сименс ЭП" | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "АВТОВАЗ" | Юридические лица | 1 | 4 | 4,00 |
| АО "НПО "ЭНЕРГОМОДУЛЬ" | Юридические лица | 1 | 4 | 4,00 |
| Акционерное общество "СКАД тех" | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "КИРОВСКИЙ ЦСМ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Самсунг Электроникс Рус Калуга" | Юридические лица | 1 | 2 | 2,00 |
| ООО "АИЦ" | Юридические лица | 1 | 2 | 2,00 |
| ФГУП НИИР | Юридические лица | 1 | 2 | 2,00 |
| АО "НПП "Радар ММС" | Юридические лица | 1 | 1 | 1,00 |
| ООО НВЦ НавгеоТест | Юридические лица | 1 | 1 | 1,00 |
| ООО НТЦ ПРОМЕТЕЙ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d6b08124-f110-857a-af5d-4484109512fd | 55997-13 | 2020-05-07 | — | актуальная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Дата публикации - 07.05.2020
Срок свидетельства - 19.12.2018
Номер записи - 146237
ID в реестре СИ - 368637
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
P6015A, Нет модификации, Р6015А, нет данных, Без модификации, Пробники высоковольтные P6015A, Р6015А (принадлежит 102), P6015А, Р6015А (принадлежит 001), -, P6015,, Модификации нет, нет, Р6015, Р6015A(принадлежит 001)
Изготовитель - Фирма "Tektronix, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).
Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.
Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.
Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.
Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.
На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).
Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.
Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 282
Выдано извещений - 7
Кол-во периодических поверок - 203
Кол-во средств измерений - 124
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 359 дн.
№1496 от 2013.12.18 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 55838-13 по 55997-13,39075-13,55998-13 по 56010-13)
№1694 от 2022.07.11 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Природный и сжиженные газы" (ТК 052)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19081-99 |
Осциллографы цифровые, TDS 520A Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
19293-00 01.03.2005 |
Осциллографы цифровые, TDS 580D, TDS 540D, TDS 520D Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год 6 месяцев | |
|
19294-00 01.03.2005 |
Осциллографы цифровые, TDS 224, TDS 220, TDS 210 Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
19295-00 01.03.2005 |
Осциллографы цифровые, TDS 3054, TDS 3052, TDS 3034, TDS 3032, TDS 3014, TDS 3012 Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год 6 месяцев | |
|
19296-00 01.03.2005 |
Осциллографы цифровые, TDS 794D, TDS 784D, TDS 754D, TDS 724D Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год 6 месяцев | |
|
26723-04 |
Генератор сигналов низкочастотный, ASG 140 Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28818-05 |
Анализатор цифровых телевизионных видеосигналов, WFM 601Т Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55996-13 26.10.2024 |
Пробники дифференциальные высоковольтные, P5205A Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55997-13 19.12.2018 |
Пробники высоковольтные, P6015A Фирма "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 12 | 2 | 6 | 6 | 1 | 10 | 5 | 5 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| АО "ЗРТО" (1513) | 14 | 2 | 9 | 2 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 20 | 3 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 10 | 0 | 9 | 0 | 10 | 0 | 9 | ||
| АО "РИМР" (RA.RU.311661) | 13 | 3 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 71 | 1 | 63 | 2 | 35 | 0 | 35 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 5 | 0 | 5 | 0 | 2 | 0 | 2 | ||
| АО "ПриСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Завод радиотехнического оборудования" | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 12 | 3 | 9 | 2 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 23 | 4 | 0 | 23 | 0 | 13 | 0 | 13 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" (1513) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6500 | 6880 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
7260 | 6880 |
Знак утверждения типа наносится на боковую панель корпуса пробника в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Пробники высоковольтные P6015A». Паспорт.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пробникам высоковольтным P6015A
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
Техническая документации фирмы - изготовителя.
осуществляется в соответствии с документом МП 55997-13 «Инструкция. Пробники высоковольтные P6015A фирмы «Tektronix, Inc.», США. Методика поверки», утвержденным ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 14 ноября 2013 года.
Основные средства поверки:
- калибратор универсальный 9100Е (рег. № 25985-09): диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, пределы допускаемой относительной погрешности установки напряжения ± 0,075 %;
- осциллограф цифровой запоминающий WaveJet 322 (рег. № 40908-09): входное сопротивление делителя не менее 1 МОм, входное напряжение с делителем не менее 100 В, коэффициент развертки от 2 нс/деление до 50 с/деление, полоса пропускания от 0 до 200 МГц.
Конструктивно пробник выполнен в виде кабеля с измерительной головкой и блоком компенсации, входными проводами, зажимами и интерфейсом подключения к осциллографу.
Принцип действия основан на согласовании различных электрических сопротивлений источника сигнала и осциллографа.
По условиям эксплуатации пробники удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

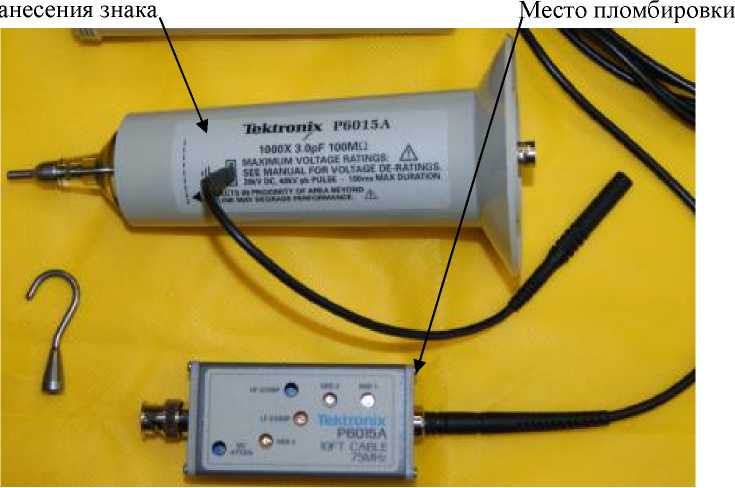

Внешний вид пробника с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки винта крепления корпуса блок компенсации приведены на рисунке 1.
Место н
Рисунок 1 - Внешний вид пробника
Комплект поставки пробника включает:
- пробник - 1 шт.;
- комплект принадлежностей - 1 комплект;
- комплект эксплуатационной документации - 1 комплект;
- методика поверки - 1 шт.
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон частот, МГц |
от 0 до 75 |
|
Коэффициент деления |
1000:1 |
|
Пределы допускаемой погрешности коэффициента деления на постоянном токе, % |
± 3 |
|
Рабочий диапазон входных напряжений, кВ |
от 1,5 до 20 |
|
Габаритные размеры пробника, мм, не более:
|
89 х 340 83 х 41 x 25 |
|
Длина соединительного кабеля, м, не менее |
3,1 |
|
Масса пробника, кг, не более |
0,80 |
