Сведения о средстве измерений: 56263-14 Газоанализаторы

Номер по Госреестру СИ: 56263-14
56263-14 Газоанализаторы
(Serinus 40, Serinus 44)

Назначение средства измерений:
Газоанализаторы Serinus 40, Serinus 44 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объёмной доли оксида азота (NO), диоксида азота (NO2) в пересчете на NO, суммы оксидов азота NOx, аммиака (NH3) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.

сертификация программного обеспечения
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 18.10.2029
Номер записи -
ID в реестре СИ - 368934
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет модификации, нет данных, мод. Serinus 44, мод. Serinus 40, Газоанализатор Serinus 44, Газоанализатор Serinus 40, Без модификации, Serinus 44, Serinus 40, Serinus 44, Serinus 40, -,

Производитель

Изготовитель - Фирма "Ecotech Pty Ltd."
Страна - АВСТРАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 248
Выдано извещений - 4
Кол-во периодических поверок - 158
Кол-во средств измерений - 54
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 658 дн.

Приказы РСТ, где упоминается данный тип СИ

№871 от 2016.07.08 О переоформлении свидетельства об утверждении типа средств измерений № 56263 "Теплосчетчики SONOMETER 500"

№43 от 2014.01.23 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56248-14 по 56263-14,33550-14,56264-14 по 56267-14,23045-14,56268-14 по 56287-14,15870-14,56288-14 по 56309-14,37805-14,56310-14 по 56317-14,16940-14,56318-14 по 56322-14,38229-14,56323-14 по 56336-14,14814-14,56337-14 по56341-14)

№2177 от 2018.10.18 О продлении срока действия свидетельств об утверждении типа средств измерений

№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А

№3406 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стратегический и инновационный менеджмент" (ТК 100)

№2151 от 2024.09.06 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)

Наличие аналогов СИ: Газоанализаторы (Serinus 40, Serinus 44)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
56263-14 Газоанализаторы (Serinus 40, Serinus 44)
Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ )
22830-08 Газоанализаторы (Н-320)
ЗАО "Оптэк" (РОССИЯ г.С.-Петербург)
56263-14 Газоанализаторы (Serinus 40, Serinus 44)
Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ )
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А)
ЗАО "Оптэк" (РОССИЯ г.С.-Петербург)
56263-14 Газоанализаторы (Serinus 40, Serinus 44)
Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ )
66740-17 Газоанализаторы (105)
АО "Оптэк" (РОССИЯ г.С.-Петербург)

Все средства измерений АО "Оптэк"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
56054-13
18.10.2029
Газоанализаторы, Serinus 50, Serinus 51, Serinus 55
Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ )
ОТ
МП
1 год
56262-14
24.01.2019
Газоанализаторы, Serinus 30
Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ )
ОТ
1 год
56263-14
18.10.2029
Газоанализаторы, Serinus 40, Serinus 44
Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ )
ОТ
1 год
58818-14
22.08.2024
Газоанализаторы, Serinus 30/CO2
Фирма "Ecotech Pty Ltd." (АВСТРАЛИЯ )
ОТ
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (105)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • Serinus 44
  • Serinus 40
  • 20 4 10 0 12 3 9
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • Serinus 40
  • Serinus 44
  • 8 1 0 8 0 8 0 8
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • мод. Serinus 44
  • мод. Serinus 40
  • 6 1 4 2 0 6 4 2
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • Serinus 40
  • Serinus 44
  • 4 0 4 1 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 6 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Serinus 40
  • 8 0 8 2 8 0 8
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • SERINUS 40
  • SERINUS 44
  • Газоанализатор Serinus 44
  • Без модификации
  • 20 1 1 19 0 13 1 12
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • Serinus 40
  • 3 0 3 0 3 0 3
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • Serinus 40, Serinus 44
  • 9 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • -
  • Serinus 40
  • Serinus 44
  • 72 0 46 0 0 0 0
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • Serinus 40
  • 2 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • нет данных
  • Газоанализатор Serinus 44
  • Газоанализатор Serinus 40
  • Serinus 40
  • Serinus 44
  • 19 0 0 0 0 0 0
    ФБУ «Коми ЦСМ»
    (RA.RU.311490)
    РСТ
  • Serinus 40, Serinus 44
  • 1 0 0 0 0 0 0
    ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»
    (RA.RU.311232)
    РСТ
  • Serinus 40, Serinus 44
  • 1 0 0 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • Serinus 44
  • Serinus 40
  • 60 10 50 0 59 10 49
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Serinus 44
  • Serinus 40
  • 6 5 1 5 0 0 0 0
    ООО "АВТОМАТИКА-СЕРВИС"
    (RA.RU.312514)
  • Serinus 40
  • 2 0 2 0 2 0 2
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • Serinus 40
  • 1 0 1 1 1 0 1

    Стоимость поверки Газоанализаторы (105)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    2095 2596
    ФБУ Костромской ЦСМ
    Костромская область
    1364 2596
    ФБУ Красноярский ЦСМ
    Красноярский край
    1044 2596
    ФБУ Красноярский ЦСМ
    Красноярский край
    1253 2596
    ФБУ Магаданский ЦСМ
    Магаданская область
    3055 2596

    Программное обеспечение

    Идентификационные данные программного обеспечения

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Serinus Firmware

    2_14_000.S19

    Не ниже

    2.14.0000

    -

    -

    Газоанализаторы Serinus 40, Serinus 44 имеют защиту программного обеспечения от

    преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

    Газоанализаторы Serinus 40, Serinus 44 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

    Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).

    Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на газоанализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации газоанализаторов Serinus 40, Serinus 44.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к газоанализаторам Serinus 40, Serinus 44

    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

    ГОСТ 17.2.4.02-81. Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ

    Техническая документация фирмы «Ecotech Pty Ltd.», Австралия.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - осуществление деятельности в области охраны окружающей среды;

    - выполнение работ по обеспечению безопасных условий и охраны труда .

    Поверка

    Поверка

    осуществляется по документу МП 56263-14 «Инструкция. Газоанализаторы Serinus 40, Seri-nus 44. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 ноября 2013 г. с изменениями № 1 от 23.09.2014 г.

    Основные средства поверки:

    • - ГСО-ПГС №№ 10331-2013, 10323-2013, 10326-2013;

    • - генератор газовых смесей ГГС-03-03, Госреестр № 46598-11.


    Изготовитель

    Фирма «Ecotech Pty Ltd.», Австралия
    Адрес: 1492 Ferntree Gully Road Knoxfield VIC 3180, Australia
    ABN 32 005 752 081
    Тел.: +61 1300 364 946. факс +61 1300 668 763

    Заявитель

    ООО «Аналит Комплект»
    Адрес: 125493, г. Москва, ул. Авангардная, 4-1-72
    Тел./факс: (495) 380-0832, 761-3046
    E-mail: ak405@inbox.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: (495)437-55-77 / 437-56-66
    E- mail: office@vniims.ru, www.vniims.ru

    Газоанализаторы Serinus 40, Serinus 44 являются стационарными автоматическими приборами непрерывного действия, выполненными в едином корпусе.

    На передней панели расположены дисплей и клавиатура для управления прибором. На задней панели газоанализаторов расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания.

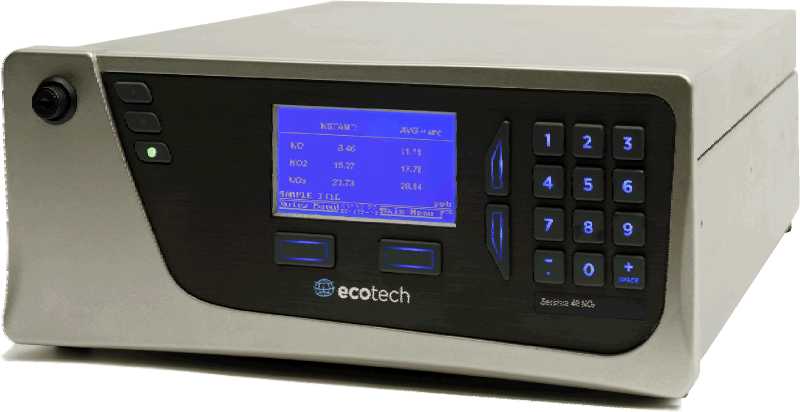

    Газоанализаторы Serinus 40 (рис. 1) предназначены для измерений содержания оксида и диоксида азота, суммы оксидов азота NOx. Принцип действия газоанализаторов Serinus 40 основан на измерении интенсивности излучения при хемилюминесцентной реакции, протекающей между молекулами NO и O3. Озон подается в реакционную камеру из встроенного генератора озона. В камеру также подается проба, содержащая NO. Интенсивность хемилюминесценции измеряется при помощи фотоэлектронного умножителя, установленного в реакционной камере. Для измерений суммарного содержания оксидов азота используется встроенный каталитический конвертер, в котором содержащийся в пробе NO2, превращается в NO. Затем измеряется суммарное содержание оксидов азота (NO^). Объемная доля диоксида азота рассчитывается автоматически по разности объемных долей NOх и NO. Все три значения сохраняются в памяти газоанализаторов.

    Внешний вид. Газоанализаторы (105), http://oei-analitika.ru

    Рис. 1 Фотографии общего вида газоанализаторов Serinus 40.

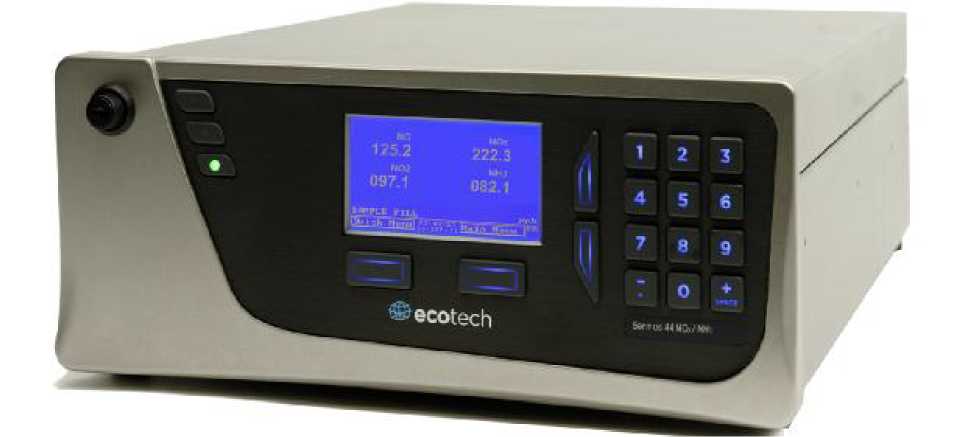

    Газоанализаторы Serinus 44 (рис. 2) предназначены для измерений содержания аммиака, оксида и диоксида азота, суммы оксидов азота NOx, и состоят из анализатора и конвертера, в котором аммиак превращается в оксид азота. Анализаторы измеряют объемную долю TNx (суммарное содержание NH3, NO2 и NO), NOx и NO. Содержание NO2 вычисляется как разность NOx и NO. Содержание NH3 рассчитывается как разность значений TNx и NOx. Значения объемной доли всех перечисленных компонентов выводятся на дисплей.

    Отбор пробы производится с помощью внешнего насоса.

    Функция автоматической коррекции нуля обеспечивает постоянную коррекцию дрейфа нуля и, соответственно, высокую стабильность измерений.

    Внешний вид. Газоанализаторы (105), http://oei-analitika.ru

    Рис. 2 Фотографии общего вида газоанализаторов Serinus 44.

    Газоанализаторы имеют встроенные возможности сбора данных, одновременной регистрации нескольких параметров, включая мгновенные значения концентрации, калибровки и рабочих параметров, таких как давление и скорость потока. Сохраненные данные передаются порты RS232, Bluetooth, USB, Ethernet (опция) или высвечиваются на дисплее, расположенном на передней панели приборов, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.

    Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами напряжений постоянного тока: (0-20) мА, (4-20) мА. (0-5) В и опционально (0-10) В.


    Газоанализатор Serinus 40, Serinus 44 (по заказу).

    Внешний насос.

    Конвертер HTO1000N (только в комплекте с моделью Serinus 44). Руководство по эксплуатации.

    Методика поверки.


    Диапазон измерений газоанализаторов и пределы допускаемой погрешности приведены в таблице 2.

    Таблица 2

    Анализируемый компонент

    Диапазон измерений объемной доли, млн-1

    Пределы допускаемой погрешности, %

    приведенной

    относительной

    NO

    Serinus 40, Serinus 44

    от 0 до 0,05

    ± 15

    св. 0,05 до 20

    ± 15

    NO2

    Serinus 40, Serinus 44

    от 0 до 0,05

    ± 15

    св. 0,05 до 20

    ± 15

    NOX

    Serinus 40, Serinus 44

    от 0 до 0,05

    ± 15

    св. 0,05 до 20

    ± 15

    та

    Serinus 44

    от 0 до 0,05

    ± 15

    св. 0,05 до 20

    ± 15

    180

    Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более

    Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более

    Условия эксплуатации:

    температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

    260

    429x175x638

    22

    от плюс 5 до плюс 40 от 20 до 95 101,3 ± 10

    электрическое питание: напряжение переменного тока, В частота переменного тока, Гц

    от 198 до 264

    50 ± 3.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
