Номер по Госреестру СИ: 56409-14
56409-14 Источники питания постоянного тока
(N6900, N7900)
Назначение средства измерений:
Источники питания постоянного тока серий N6900, N7900 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4

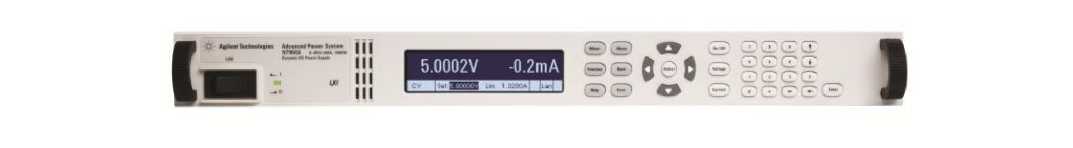

Внешний вид.
Источники питания постоянного тока
Рисунок № 5

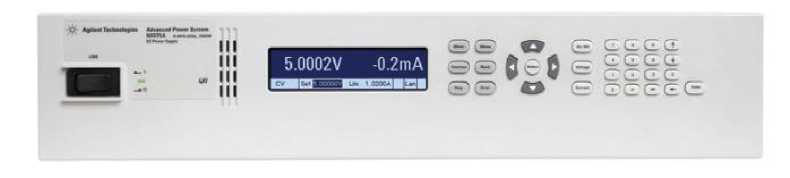

Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.02.2019
Номер записи - 146707
ID в реестре СИ - 369107
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. N7972A, N7976A, N7974A, N7972A, N7951A, N6977A, N6972A, N6950A,
Производитель
Изготовитель - Фирма "Agilent Technologies", Малайзия;
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 70
Выдано извещений - 0
Кол-во периодических поверок - 67
Кол-во средств измерений - 38
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 719 дн.
Приказы РСТ, где упоминается данный тип СИ
№110 от 2016.02.10 О переоформлении свидетельства об утверждении типа средств измерений № 54018 "Источники питания постоянного тока серии N6900, N7900"
№2759 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Радионавигация" (ТК 363)
Наличие аналогов СИ: Источники питания постоянного тока (N6900, N7900)

| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49412-12 02.04.2017 |
Генераторы сигналов, E8663D Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56192-14 17.01.2019 |
Осциллографы, DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56409-14 05.02.2019 |
Источники питания постоянного тока, N6900, N7900 Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
56557-14 20.02.2019 |
Анализаторы спектра, N9010A, N9020A, N9038A, N9000A Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57572-14 04.06.2019 |
Измерители коэффициента шума, N8973A, N8974A, N8975A Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57974-14 23.07.2019 |
Преобразователи измерительные термисторные, 478A, 8478B Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58125-14 18.08.2019 |
Генераторы сигналов, N5181А, N5182А Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Источники питания постоянного тока (N6900, N7900)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| АО "КОРПОРАЦИЯ "КОМЕТА" (RA.RU.311848) | 6 | 0 | 4 | 0 | 6 | 0 | 4 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 37 | 0 | 37 | 0 | 23 | 0 | 23 | ||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники питания постоянного тока (N6900, N7900)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4000 | 5219 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4950 | 5219 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2481 | 5219 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10220 | 5219 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
4443 | 5219 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серий N6900, N7900
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
-
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
5. Техническая документация фирмы «Agilent Technologies», Малайзия.
Поверка
Поверкаосуществляется по документу МП 56409-14 «Источники питания постоянного тока серий N6900, N7900. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Средства поверки: вольтметр универсальный В7-78/1 (Госреестр № 52147-12); катушки электрического сопротивления Р310 (Госреестр № 1162-58); шунт токовый АКИП-7501 (Госреестр № 49121-12); микровольтметр В3-57 (Госреестр № 7657-80).
Изготовитель
Фирма «Agilent Technologies», Малайзия.Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
Заявитель
ООО «Аджилент Текнолоджиз», г. Москва.
Адрес: 113054, г. Москва, Космодамианская наб., 52 стр. 1.
Тел.: +7 495 797 3900 Факс: +7 495 797 3901
W eb-сайт: http://www.home.agilent.com/agilent/home.jspx?lc=rus&cc=RU
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Источники питания являются программируемыми электронными устройствами различной мощности, формирующие на выходе из напряжения сети питания, регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжения, сила постоянного тока и параметры мощности измеряются и отображается на дисплее с высокой точностью.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, стабилизации выходной мощности, локального управления, дистанционного управления.
Регулировка выходных напряжения и силы тока осуществляется независимо. Возможно параллельное соединение источников для увеличения выходной мощности.
Источники выпускаются в различных модификациях в виде 2 серий N6900 и N7900, отличающихся между собой значениями выходных напряжения, тока, мощности, уровнем пульсаций, форм-фактором корпуса.
Источники питания постоянного тока серии N6900 предназначены для использования в автоматизированных испытательных системах, в которых требуется очень высокая производительность.
Источники питания постоянного тока серии N7900 предназначены для использования в автоматизированных испытательных системах, в которых требуется быстродействующий динамический источник и высокая скорость измерений.
Для этих целей источники имеют следующие особенности:
-
- высокое быстродействие обработки команд: порядка 2 мс на операцию;
-
- быстрое установление и сброс напряжения: до 500 мкс;
-
- полный двухквадрантный режим работы для тестирования аккумуляторных батарей;
-
- АЦП тока и напряжения с высоким разрешением для выполнения динамических измерений;
-
- функцию интеллектуального запуска для защиты дорогостоящих тестируемых устройств.
Конструктивно источники предназначены для монтажа в промышленную 19// стойку с вертикальными размерами 1U или 2U в зависимости от мощности.
На передней панели источников расположены: жидкокристаллический дисплей для отображения параметров напряжения и тока на выходе в цифровой форме, а так же других режимов работы источников; клавиша включения/выключения источника; светодиодный индикатор работы включен/выключен; блок функциональных клавиш для выбора режимов работы источника; блок клавиш навигации для перемещения по меню и выбора соответствующих параметров источника; клавиши вывода; блок цифровых клавиш для установки цифровых значений параметров.
На задней панели источников расположены: выходные контакты; разъемы интерфейсов GPIB, USB, LAN и цифровой порт ввода-вывода; разъем сети питания; заземление корпуса; отверстия для вентиляции; разъем перераспределения тока; разъем дистанционного сбора данных; выходы гасителя энергии; разъем для подключения гасителя энергии.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Источник питания N6950A (размер 1U)
in in
Источник питания N6970A (размер 2U)
Источник питания N7950A
Источник питания N7970A (размер 2U)
В комплект поставки входят: источник питания, сетевой кабель, программное обеспечение N7906A (опция), комплект N7907A (опция), модуль N7908A (опция), модуль N7909A (опция), реле отключения (опция), реле отключения и смены полярности (опция), руководство по эксплуатации, методика поверки.
Таблица 1 - Выходные параметры источников серии N6900
|
Модификация |
Диапазон установки выходного напряжения, В |
Диапазон установки выходного тока, А |
Максимальная выходная мощность, Вт |
|
N6950A |
0 - 9 |
0 - 100 |
1000 |
|
N6951A |
0 - 20 |
0 - 50 |
1000 |
|
N6952A |
0 - 40 |
0 - 25 |
1000 |
|
N6953A |
0 - 60 |
0 - 16,7 |
1000 |
|
N6954A |
0 - 80 |
0 - 12,5 |
1000 |
|
N6970A |
0 - 9 |
0 - 200 |
2000 |
|
N6971A |
0 - 20 |
0 - 100 |
2000 |
|
N6972A |
0 - 40 |
0 - 50 |
2000 |
|
N6973A |
0 - 60 |
0 - 33 |
2000 |
|
N6974A |
0 - 80 |
0 - 25 |
2000 |
|
N6976A |
0 - 120 |
0 - 16,7 |
2000 |
|
\6977А |
0 - 160 |
0 - 12,5 |
2000 |
Таблица 2 - Основные метрологические характеристики источников серии N6900 в режиме
стабилизации напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока |
Уровень пульсаций выходного напряжения, мВ |
|
N6950A |
± (0,0003U + 1,9 мВ) |
1 |
|
N6951A |
± (0,0003U + 4 мВ) |
1 |
|
N6952A |
± (0,0003U + 7,9 мВ) |
1 |
|
N6953A |
± (0,0003U + 12 мВ) |
1 |
|
N6954A |
± (0,0003U + 16 мВ) |
1 |
|
N6970A |
± (0,0003U + 1,9 мВ) |
1 |
|
N6971A |
± (0,0003U + 4 мВ) |
1 |
|
N6972A |
± (0,0003U + 7,9 мВ) |
1 |
|
N6973A |
± (0,0003U + 12 мВ) |
1 |
|
N6974A |
± (0,0003U + 16 мВ) |
1 |
|
N6976A |
± (0,0003U + 23 мВ) |
2 |
|
\6977А |
± (0,0003U + 32 мВ) |
3 |
Примечание: U - воспроизводимое значение напряжения.
Таблица 3 - Основные метрологические характеристики источников серии N6900 в режиме
стабилизации тока
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока |
Уровень пульсаций выходного тока, мА |
|
N6950A |
± (0,0011 + 30 мА) |
15 |
|
N6951A |
± (0,0011 + 15 мА) |
15 |
|
N6952A |
± (0,0011 + 8 мА) |
15 |
|
N6953A |
± (0,0011 + 5 мА) |
15 |
|
N6954A |
± (0,0011 + 4 мА) |
15 |
|
N6970A |
± (0,0011 + 60 мА) |
20 |
|
N6971A |
± (0,0011 + 30 мА) |
20 |
|
N6972A |
± (0,0011 + 15 мА) |
15 |
|
N6973A |
± (0,0011 + 10 мА) |
15 |
|
N6974A |
± (0,0011 + 8 мА) |
15 |
|
N6976A |
± (0,0011 + 5 мА) |
15 |
|
\6977А |
± (0,0011 + 4 мА) |
15 |
Примечание: I - воспроизводимое значение силы тока.
Таблица 4 - Дополнительные погрешности источников серии N6900
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока/°С |
Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока/°С |
|
N6950A |
0,000022U + 30 мкВ |
0,0000571 + 250 мкА |
|
N6951A |
0,000022U + 60 мкВ |
0,0000581 + 125 мкА |
|
N6952A |
0,000022U + 120 мкВ |
0,0000581 + 60 мкА |
|
N6953A |
0,000022U + 180 мкВ |
0,0000581 + 40 мкА |
|
N6954A |
0,000022U + 220 мкВ |
0,0000581 + 30 мкА |
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока/°С |
Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока/°С |
|
N6970A |
0,000022U + 30 мкВ |
0,0000481 + 500 мкА |
|
N6971A |
0,000022U + 60 мкВ |
0,0000491 + 250 мкА |
|
N6972A |
0,000022U + 120 мкВ |
0,0000491 + 120 мкА |
|
N6973A |
0,000022U + 180 мкВ |
0,0000491 + 80 мкА |
|
N6974A |
0,000022U + 220 мкВ |
0,0000491 + 60 мкА |
|
N6976A |
0,000022U + 430 мкВ |
0,0000651 + 12 мкА |
|
К6977А |
0,000022U + 570 мкВ |
0,0000581 + 30 мкА |
Таблица 5 - Выходные параметры источников серии N7900
|
Модификация |
Диапазон установки выходного напряжения, В |
Диапазон установки выходного тока, А |
Максимальная выходная мощность, Вт | |
|
диапазон низких токов |
диапазон высоких токов | |||
|
N7950A |
0 - 9 |
0 - 11 |
0 - 100 |
1000 |
|
N7951A |
0 - 20 |
0 - 5,5 |
0 - 50 |
1000 |
|
N7952A |
0 - 40 |
0 - 2,75 |
0 - 25 |
1000 |
|
N7953A |
0 - 60 |
0 - 1,84 |
0 - 16,7 |
1000 |
|
N7954A |
0 - 80 |
0 - 1,37 |
0 - 12,5 |
1000 |
|
N7970A |
0 - 9 |
0 - 22 |
0 - 200 |
2000 |
|
N7971A |
0 - 20 |
0 - 11 |
0 - 100 |
2000 |
|
N7972A |
0 - 40 |
0 - 5,5 |
0 - 50 |
2000 |
|
N7973A |
0 - 60 |
0 - 3,67 |
0 - 33 |
2000 |
|
N7974A |
0 - 80 |
0 - 2,75 |
0 - 25 |
2000 |
|
N7976A |
0 - 120 |
0 - 1,84 |
0 - 16,7 |
2000 |
|
Ю977А |
0 - 160 |
0 - 1,37 |
0 - 12,5 |
2000 |
Таблица 6 - Основные метрологические характеристики источников серии N7900 в режиме стабилизации напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока |
Уровень пульсаций выходного напряжения, мВ |
|
N7950A |
± (0,0003U + 1,4 мВ) |
1 |
|
N7951A |
± (0,0003U + 3 мВ) |
1 |
|
N7952A |
± (0,0003U + 5,9 мВ) |
1 |
|
N7953A |
± (0,0003U + 9 мВ) |
1 |
|
N7954A |
± (0,0003U + 12 мВ) |
1 |
|
N7970A |
± (0,0003U + 1,4 мВ) |
1 |
|
N7971A |
± (0,0003U + 3 мВ) |
1 |
|
N7972A |
± (0,0003U + 5,9 мВ) |
1 |
|
N7973A |
± (0,0003U + 9 мВ) |
1 |
|
N7974A |
± (0,0003U + 12 мВ) |
1 |
|
N7976A |
± (0,0003U + 17 мВ) |
2 |
|
Ю977А |
± (0,0003U + 22 мВ) |
3 |
Примечание: U - воспроизводимое значение напряжения.
Таблица 7 - Основные метрологические характеристики источников серии N7900 в режиме
стабилизации тока
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока |
Уровень пульсаций выходного тока, мА | |
|
диапазон низких токов |
диапазон высоких токов | ||
|
N7950A |
± (0,00051 + 3 мА) |
± (0,00041 + 15 мА) |
15 |
|
N7951A |
± (0,00051 + 1 мА) |
± (0,00041 + 8 мА) |
15 |
|
N7952A |
± (0,00051 + 0,6 мА) |
± (0,00041 + 4 мА) |
15 |
|
N7953A |
± (0,00051 + 0,3 мА) |
± (0,00041 + 2,5 мА) |
15 |
|
N7954A |
± (0,00051 + 0,25 мА) |
± (0,00041 + 2 мА) |
15 |
|
N7970A |
± (0,00051 + 6 мА) |
± (0,00041 + 30 мА) |
20 |
|
N7971A |
± (0,00051 + 2 мА) |
± (0,00041 + 15 мА) |
20 |
|
N7972A |
± (0,00051 + 1,2 мА) |
± (0,00041 + 8 мА) |
15 |
|
N7973A |
± (0,00051 + 0,6 мА) |
± (0,00041 + 5 мА) |
15 |
|
N7974A |
± (0,00051 + 0,5 мА) |
± (0,00041 + 4 мА) |
15 |
|
N7976A |
± (0,00051 + 0,4 мА) |
± (0,00041 + 2,5 мА) |
15 |
|
К7977А |
± (0,00051 + 0,25 мА) |
± (0,00041 + 2 мА) |
15 |
Примечание: I - воспроизводимое значение силы тока.
Таблица 8 - Дополнительные погрешности источников серии N7900
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока/°С |
Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока/°С | |
|
диапазон низких токов |
диапазон высоких токов | ||
|
N7950A |
0,000022U + 30 мкВ |
0,0000421 + 80 мкА |
0,0000351 + 250 мкА |
|
N7951A |
0,000022U + 60 мкВ |
0,0000451 + 40 мкА |
0,0000351 + 125 мкА |
|
N7952A |
0,000022U + 120 мкВ |
0,0000501 + 20 мкА |
0,0000421 + 60 мкА |
|
N7953A |
0,000022U + 180 мкВ |
0,0000461 + 12 мкА |
0,0000371 + 40 мкА |
|
N7954A |
0,000022U + 220 мкВ |
0,0000451 + 9 мкА |
0,0000361 + 30 мкА |
|
N7970A |
0,000022U + 30 мкВ |
0,0000401 + 160 мкА |
0,0000291 + 500 мкА |
|
N7971A |
0,000022U + 60 мкВ |
0,0000411 + 80 мкА |
0,0000311 + 250 мкА |
|
N7972A |
0,000022U + 120 мкВ |
0,0000451 + 40 мкА |
0,0000351 + 120 мкА |
|
N7973A |
0,000022U + 180 мкВ |
0,0000421 + 24 мкА |
0,0000321 + 80 мкА |
|
N7974A |
0,000022U + 220 мкВ |
0,0000411 + 18 мкА |
0,0000321 + 60 мкА |
|
N7976A |
0,000022U + 430 мкВ |
0,0000461 + 12 мкА |
0,0000361 + 40 мкА |
|
Ю977А |
0,000022U + 570 мкВ |
0,0000451 + 9 мкА |
0,0000361 + 30 мкА |
Таблица 9 - Общие технические характеристики источников серий N6900, N7900
|
Характеристика |
Значение |
|
Питание |
100 - 120 В; 200 - 240 В; 50/60/400 Гц |
|
Габаритные размеры (длинахширинахвысота), мм: - источники с выходной мощностью 1000 Вт |
568,7х426,9х44,45 |
|
- источники с выходной мощностью 2000 Вт |
633,2x426,9x88,1 |
|
Масса, кг: - источники с выходной мощностью 1000 Вт |
10,9 |
|
- источники с выходной мощностью 2000 Вт |
15,5 |
|
Характеристика |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от 0 до 55 |
|
- относительная влажность воздуха, % |
до 95 |
