Номер по Госреестру СИ: 56429-14
56429-14 Калибраторы давления
(Ruska серии 7000)
Назначение средства измерений:
Калибраторы давления Ruska серии 7000 (модификаций 7050, 7050i, 7050LP, 7250, 7250i 7250xi, 7252, 7252i, 7615) предназначены для задания и измерения абсолютного и избыточного давлений при проведении поверки и калибровки средств измерений давления в диапазоне до 250 МПа.
Калибраторы давления Ruska серии 7000 применяются в лабораторных условиях в качестве эталонов единицы давления.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Ruska серии 7000
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 5 | 10 | 2,00 |
| ООО НПП "ГКС" | Юридические лица | 3 | 18 | 6,00 |
| Юр. Лицо | Юридические лица | 3 | 3 | 1,00 |
| ООО "НПП ГКС" | Юридические лица | 2 | 4 | 2,00 |
| АО "УКБП" | Юридические лица | 1 | 4 | 4,00 |
| ПАО "РКК "ЭНЕРГИЯ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "РАВНОВЕСИЕ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "НВ-Спецсервис" | Юридические лица | 1 | 2 | 2,00 |
| РАВНОВЕСИЕ ООО | Юридические лица | 1 | 1 | 1,00 |
| АО "НПП "Радар ММС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "НСС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ШЛЮМБЕРЖЕ ВОСТОК" | Юридические лица | 1 | 1 | 1,00 |
| АО «УКБП» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b6acc41d-b356-88f9-909d-d37852612254 | 56429-14 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Дата публикации - 07.05.2020
Срок свидетельства - 06.02.2019
Номер записи - 146730
ID в реестре СИ - 369130
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
нет данных, Ruska серии 7000, Ruska 7250XI, 7250xi, 7615, Ruska 7252i, мод. 7250xi, 69795, 69796, Ruska 7050, RUSKA7252i, мод. Ruska 7252, модификация 7615, нет модификации
Изготовитель - Фирма "Fluke Corporation" (торговая марка Ruska)
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Для работы с отчетом необходимо:
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кол-во поверок - 93
Выдано извещений - 4
Кол-во периодических поверок - 51
Кол-во средств измерений - 16
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2026 дн.
№211 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Менеджмент качества и общие аспекты медицинских изделий" (ТК 436)
№87 от 2014.02.05 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56416-14 по 56431-14)
№1252 от 2020.07.20 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Системы измерений многоканальные многофункциональные TrackSense Pro
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56429-14 Калибраторы давления (Ruska серии 7000) Фирма "Fluke Corporation" (торговая марка Ruska) (СОЕДИНЕННЫЕ ШТАТЫ ) |
32057-09 Весы автомобильные электронные (ВЕСТА) ООО "Тензосила" (РОССИЯ г.Воронеж) |
|
56429-14 Калибраторы давления (Ruska серии 7000) Фирма "Fluke Corporation" (торговая марка Ruska) (СОЕДИНЕННЫЕ ШТАТЫ ) |
42701-09 Калибраторы давления пневматические (Метран-505 Воздух) ЗАО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 22 | 2 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 14 | 1 | 0 | 12 | 1 | 14 | 0 | 12 | |
| ООО "АВЕРНИМ" (RA.RU.312821) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "УКБП" (RA.RU.311332) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 1 | 4 | 0 | 4 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 1 | 0 | 4 | 2 | 3 | 0 | 3 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
60000 | 38300 |
|
ФБУ НИЦ ПМ-Ростест Москва |
16600 | 38300 |
Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства калибраторов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна.
Управление режимами работы и настройками калибраторов давления Ruska серии 7000 осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память калибратора, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные программного обеспечения калибраторов давления Ruska
серии 7000.
Таблица 1
|
Наименование программного обеспечения |
ПО калибраторов давления | |||
|
7050, 7050i, 7050LP |
7250, 7250i 7250xi |
7252, 7252i |
7615 | |
|
Идентификационное наименование программного обеспечения |
Ruska7050 |
Ruska7250 |
Ruska7252 |
Ruska7615 |
|
Номер версии (идентификационный номер) программного обеспечения |
IR()\ |
IR()\ |
IR(?\ |
2R24 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
- |
- |
- |
При работе калибраторов давления пользователь не имеет возможности влиять на про-
цесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

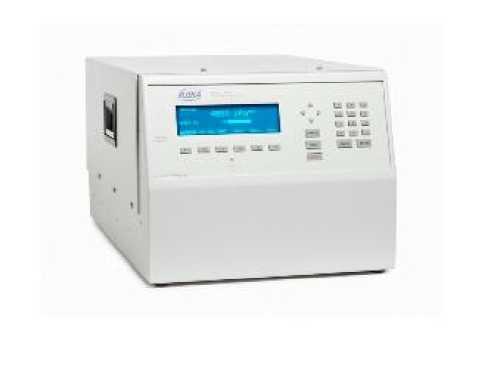

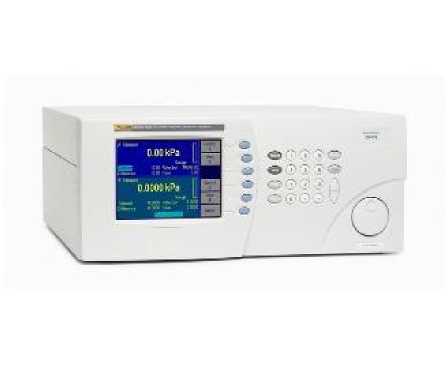

Внешний вид калибраторов давления Ruska серии 7000
в ф о
*э ■: ■- ■?
Ф С:
о
Ruska 7050, 7050i, 7050LP, 7250,
7250i 7250xi, 7252, 7252i
Ruska 7615
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа наносится типографским способом на титульный лист руково -дства по эксплуатации.
|
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации на калибраторы давления Ruska серии 7000. Нормативные и технические документыНормативные документы, устанавливающие требования к калибраторам давления Ruska серии 7000 Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измеренийПри выполнении работ по оценке промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
осуществляется по МП РТ 1979-2013 «Калибраторы давления Ruska серии 7000. Методика поверки», утвержденной «14» ноября 2013 г. ГЦИ СИ ФБУ «Ростест-Москва». Основные средства поверки: - манометр грузопоршневой Ruska 2000, диапазон измерений (1,4...710) кПа, СКО 1,2* 10-5 (номер по Госреестру 40259-13); - манометры грузопоршневые СРВ5000. Диапазоны измерений (0,003.0,25), (0,02.1), (0,04.10) МПа, КТ 0,005 (номер по Госреестру 33079-08); - вакуумметр грузопоршневой СРВ5000. Диапазон измерений (-100 . -3) кПа, КТ 0,005 (номер по Госреестру 33079-08); - манометр грузопоршневой СРВ5000. Диапазон измерений (0,2.100) МПа, КТ 0,01 (номер по Госреестру 33079-08); - манометр грузопоршневой СРВ5000. Диапазон измерений (2.250) МПа, КТ 0,02 (номер по Госреестру 33079-08); - барометр образцовый переносной БОП-1М-3. Диапазон измерений (0,5.280) кПа, 1 разряда (номер по Госреестру 26469-04); - вторичный эталон единицы давления для разности давлений «Воздух- 1600». Диапазон измерений (0,02.16) кПа, СКО 0,1/1,0 Па. Принцип работы калибраторов давления Ruska серии 7000 основан на аналогоцифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от встроенных измерительных преобразователей давления и отображении их на дисплее. Принцип действия измерительного преобразователя давления основан на преобразовании угла поворота свободного конца геликоидальной трубчатой пружины, изготовленной из плавленого кварца, в электрический сигнал, пропорциональный измеряемому давлению. Жидкокристаллический дисплей калибраторов отображает результаты измерений или воспроизведений в цифровом виде, а также отображает информацию о режиме его работы. Калибраторы давления модификаций 7050, 7050i, 7050LP - цифровые манометры, предназначенные только для измерения давления. Калибраторы давления модификаций 7250, 7250i, 7250xi, 7252, 7252i, 7615 позволяют выполнять функции цифрового манометра и контроллера, обеспечивающего автоматический контроль и компенсацию давления при помощи специальных клапанов в пневматической системе, питающейся от независимого источника давления. Калибраторы давления Ruska серии 7000 являются модульной системой давления с возможностью подключения от одного до трех встроенных преобразователей давления с одновременной обработкой и выводом давления по каждому каналу на дисплей. Калибраторы давления модификаций 7050, 7050i, 7250, 7250i, 7250xi, имеют один измерительный канал. Калибраторы давления модификаций 7050LP, 7252, 7252i, имеют до двух измерительных каналов. Калибраторы давления модификации 7615 имеют до трех измерительных каналов. Пломбировка калибраторов давления Ruska серии 7000 от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на место соединения передней и задней панели корпуса. | |
|
В комплект поставки входят: | |
|
- калибратор давления |
1 шт. |
|
- кабель электрического питания |
1 шт. |
|
- методика поверки |
1 экз. |
|
- руководство по эксплуатации |
1 экз. |
Таблица 1
|
Наименование характеристики |
Модель Ruska | |||
|
7050 |
7050i |
7050LP |
7250 | |
|
Верхние пределы измерений, МПа
|
0,1 ... 0,6 0,034 ... 10 |
0,1 . 0,6 0,034 . 10 |
0,0025.0,025 |
0,1 . 0,6 0,034 ... 10 |
|
Предел допускаемой основной погрешности, %
|
±0,009; ±0,015 |
±0,011); ±0,0151) |
±0,01; ±0,015 |
±0,009; ±0,015 |
|
Предельно допустимое давление, % от ВПИ |
110 | |||
|
Рабочая среда |
воздух, азот | |||
|
Диапазон рабочих температур, °С |
от 18 до 36 | |||
|
Диапазон температуры хранения, °С |
от минус 20 до 70 | |||
|
Относительная влажность окружающего воздуха, % |
от 5 до 95 | |||
|
Электропитание
|
110±10; 220±40 50.60 | |||
|
Потребляемая мощность, ВА |
150 | |||
|
Масса, не более, кг |
7,5 |
8; 9,2 |
8; 9,2 |
8; 9,2 |
|
Габаритные размеры ДхШхВ, не более, мм |
420х485х180 | |||
1) В диапазоне от 0 до 25%ВПИ предел допускаемой основной погрешности равен ±d^0,25^BnM
Таблица 2
|
Наименование характеристики |
Модель Ruska | |||
|
7250i |
7250м |
7252 |
7252i | |
|
1 |
2 |
3 |
4 |
5 |
|
Верхние пределы измерений, МПа
|
0,1 . 0,4 0,034 . 10 |
0,1 . 10 |
0,1.0,345 0,034.10 |
0,1 . 0,4 0,034 . 10 |
|
Предел допускаемой основной погрешности, %
|
±0,011);±0,0151) |
±0,012); ±0,0152) |
±0,01; ±0,015 |
±0,0091); ±0,0151) |
|
Предельно допустимое давление, % от ВПИ |
110 | |||
|
Рабочая среда |
воздух, азот | |||
|
1 |
2 3 |
4 5 |
|
Диапазон рабочих температур, °С |
от 18 до 36 | |
|
Диапазон температуры хранения, °С |
от минус 20 до 70 | |
|
Относительная влажность окружающего воздуха, % |
от 5 до 95 | |
|
Электропитание
|
110±10; 220±40 50...60 | |
|
Потребляемая мощность, ВА |
150 | |
|
Масса, не более, кг |
8; 9,2 |
9,2 |
|
Габаритные размеры, не более, мм |
420х485х180 | |
1) В диапазоне от 0 до 25%ВПИ предел допускаемой основной погрешности равен ±d^0,25^BnM
2) В диапазоне от 0 до 10%ВПИ предел допускаемой основной погрешности равен ±d^0,TBnM Таблица 3
|
Наименование характеристики |
Модель Ruska |
|
7615 | |
|
Верхние пределы измерений, МПа
|
21.250 |
|
Предел допускаемой основной приведенной погрешности, % для ВПИ до 100 МПа для ВПИ св. 100 МПа |
±0,025 ±0,05 |
|
Предельно допустимое давление, % от ВПИ |
110 |
|
Рабочая среда |
жидкость |
|
Диапазон рабочих температур, °С |
от 18 до 36 |
|
Диапазон температуры хранения, °С |
от минус 20 до 70 |
|
Относительная влажность окружающего воздуха, % |
от 5 до 95 |
|
Электропитание
|
110±10; 220±40 50.60 |
|
Потребляемая мощность, ВА |
500 |
|
Масса, не более, кг |
9 |
|
Габаритные размеры, не более, мм |
485х610х435 |
