Сведения о средстве измерений: 56641-14 Анализаторы размеров частиц лазерные

Номер по Госреестру СИ: 56641-14
56641-14 Анализаторы размеров частиц лазерные
(Mastersizer 3000, Mastersizer 3000E)

Назначение средства измерений:
Анализаторы размеров частиц лазерные Mastersizer 3000, Mastersizer 3000E (далее -анализаторы) предназначены для измерений дисперсных параметров (размеров частиц и функций распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов.

сертификация программного обеспечения
Внешний вид. Анализаторы размеров частиц лазерные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 1
Внешний вид. Анализаторы размеров частиц лазерные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 2
Внешний вид. Анализаторы размеров частиц лазерные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 3
Внешний вид. Анализаторы размеров частиц лазерные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 4
Внешний вид. Анализаторы размеров частиц лазерные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Анализаторы размеров частиц лазерные
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 26.02.2019
Номер записи - 146979
ID в реестре СИ - 369379
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, нет данных, Анализатор размеров частиц лазерный, Mastersizer 3000E, Mastersizer 3000, Mastersizer 3000E, Mastersizer 3000,

Производитель

Изготовитель - Фирма "Malvern Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 72
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 26
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Анализаторы размеров частиц лазерные (Mastersizer 3000, Mastersizer 3000E)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
56641-14 Анализаторы размеров частиц лазерные (Mastersizer 3000, Mastersizer 3000E)
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
15544-10 Анализаторы размеров частиц лазерные (Микросайзер мод. 201A, 201B, 201C, 201D)
ООО "ВА Инсталт" (РОССИЯ г.С.-Петербург)
56641-14 Анализаторы размеров частиц лазерные (Mastersizer 3000, Mastersizer 3000E)
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
49187-12 Анализаторы размеров частиц лазерные (ЛАСКА-Т)
ООО "БиоМедСистем" (РОССИЯ г.С.-Петербург)
56641-14 Анализаторы размеров частиц лазерные (Mastersizer 3000, Mastersizer 3000E)
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
72792-18 Анализаторы размеров частиц лазерные (ЛАСКА)
Общество с ограниченной ответственностью «Биомедицинские Системы» (ООО «БиоМедСистем») (РОССИЯ г. Санкт-Петербург)

Все средства измерений Общество с ограниченной ответственностью «Биомедицинские Системы» (ООО «БиоМедСистем»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15689-96
01.11.2001
Анализаторы частиц, Mastersizer мод. X и S
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
15690-96
01.11.2001
Анализаторы частиц, Mastersizer мод. Micro и Microplus
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
21078-01

Анализатор размеров частиц лазерный, Mastersizer 2000
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
27927-04

Анализатор частиц, Mastersizer Micro, мод. MAL 5008
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
36722-08
01.02.2013
Анализаторы размеров частиц лазерные, MASTERSIZER мод. Micro, 2000, 2000E
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
36722-13
15.03.2018
Анализаторы размеров частиц лазерные, Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
45771-10

Измеритель размера частиц, Zetasizer Nano ZS
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
48308-11
06.12.2016
Анализаторы размера частиц, Zetasizer Nano
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
56641-14
26.02.2019
Анализаторы размеров частиц лазерные, Mastersizer 3000, Mastersizer 3000E
Фирма "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы размеров частиц лазерные (ЛАСКА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИОФИ"
(RA.RU.311485)
РСТ
  • Mastersizer 3000
  • 3 0 2 0 1 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • 3 0 1 0 1 0 1
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Mastersizer 3000
  • Mastersizer 3000E
  • 21 5 11 0 16 4 11
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • Mastersizer 3000, Mastersizer 3000E
  • 5 0 0 0 0 0 0
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • Mastersizer 3000, Mastersizer 3000E
  • 1 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311285)
  • Mastersizer 3000
  • Анализатор размеров частиц лазерный
  • 6 0 0 0 0 0 0
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • нет данных
  • Mastersizer 3000, Mastersizer 3000E
  • 32 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • Mastersizer 3000, Mastersizer 3000E
  • 1 0 0 0 0 0 0

    Стоимость поверки Анализаторы размеров частиц лазерные (ЛАСКА)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    84500 84500

    Программное обеспечение

    Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым, выполняющим функции сбора, обработки, передачи, хранения и представления измерительной информации, а также параметров, характеризующих тип анализаторов. Внешнее ПО применяется для связи с компьютером через пользовательский интерфейс и не является метрологически значимым. Оно предназначено для конфигурирования функциональных возможностей анализаторов, считывания результатов измерений и других данных. ПО разработано фирмой «Malvern Instruments Ltd.» для операционной системы Microsoft Windows.

    Идентификационные данные ПО представлены в таблице 1.

    аблица 1 - Идентификационные данные ПО

    Наименование

    ПО

    Идентификационное наименование ПО

    Номер версии (идентификационный номер) ПО

    Цифровой идентификатор

    ПО

    Алгоритм вычисления цифрового идентификатора

    ПО

    Встроенное

    Firmware

    2.20

    9139ED87

    CRC32

    Внешнее

    Mastersizer 3000

    Не ниже

    2.1.1212.211

    -

    -

    ПО идентифицируется при подключении анализатора к компьютеру. Идентификационное наименование внешнего ПО отображается в главном меню, идентификационное наименование и версия встроенного ПО - в диалоге информации о программе. Встроенное ПО имеет защиту от преднамеренных и непреднамеренных изменений на аппаратном уровне в виде защитных кодов и на уровне интерфейса в виде системы авторизации пользователя. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель измерительного блока анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационной документации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц лазерным Mastersizer 3000, Mastersizer 3000Е

    ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

    Техническая документация фирмы «Malvern Instruments Ltd.», Великобритания.

    Поверка

    Поверка

    осуществляется по документу МП-640-0019-2-13 «Инструкция. Анализаторы размеров частиц лазерные Mastersizer 3000, Mastersizer 3000E. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.11.2013 г.

    Основные средства поверки:

    - государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ±3 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


    Изготовитель

    Фирма «Malvern Instruments Ltd.», Великобритания
    Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire WR14 1XZ, United Kingdom
    Тел.: +44 (0) 1684 892456 Факс: +44 (0) 1684 892789
    Web-сайт: http://www.malvern.com, www.malvern.ru

    Заявитель


    Общество с ограниченной ответственностью «КД Системы и Оборудование» Юридический адрес: 194292, г. Санкт-Петербург, пр. Культуры, д. 24, лит. А, пом. 7-Н Адрес: 197375, Россия, г. Санкт-Петербург, ул. Вербная, д. 27 , лит. А, оф. 623 Тел.: +7 (812) 319-55-71, +7 (495) 640-55-71
    Факс: +7 (812) 319-55-72

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
    Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево
    Тел.: +7(495) 526-63-00, Факс: +7(495) 526-63-00
    E-Mail: office@vniiftri.ru

    Принцип работы анализаторов основан на регистрации оптического излучения, рассеянного частицами анализируемого образца. Во время измерения частицы образца в зоне измерения измерительной ячейки проходят через сфокусированный луч лазера. Рассеянное ими лазерное излучение регистрируется под разными углами многоэлементным фотоприемным устройством. По измеренной интенсивности рассеянного излучения и в зависимости от угла рассеяния осуществляется расчет распределения частиц по размерам. Результаты измерений представляются на экране компьютера в виде таблиц, а также в виде интегральных кривых и дифференциальных гистограмм распределения частиц по размерам.

    Конструктивно анализаторы состоят из измерительного блока и комплекта диспергаторов. Измерительный блок представляет собой оптико-аналитическую систему, основными элементами которой являются источник света - лазер, фокусирующая оптическая система, многоэлементое фотоприемное устройство, измерительная ячейка и электронное устройство. В анализаторах Mastersizer 3000Е установлен один лазер с длиной волны 633 нм, в анализаторах Mastersizer 3000 - два лазера с длинами волн 633 нм и 470 нм. Диспергаторы осуществляют подготовку и подачу анализируемого образца в зону измерения. Процедура измерений дисперсных параметров суспензий и эмульсий проводится при постоянной их циркуляции через измерительную ячейку. Измерения дисперсных параметров порошкообразных материалов осуществляются при перемещении их через измерительную ячейку в одном направлении за счет направленного потока воздуха. Управление анализатором осуществляется с помощью персонального компьютера.

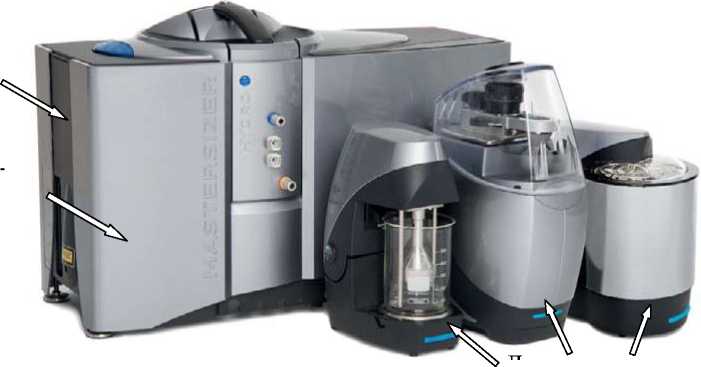

    Внешний вид анализаторов и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.

    Измерительный блок

    Место для размещения знака утверждения типа

    Внешний вид. Анализаторы размеров частиц лазерные (ЛАСКА), http://oei-analitika.ru

    Диспергаторы

    Рисунок 1 - Внешний вид анализаторов и обозначение места для размещения знака утверждения типа

    Внешний вид. Анализаторы размеров частиц лазерные (ЛАСКА), http://oei-analitika.ru
    Внешний вид. Анализаторы размеров частиц лазерные (ЛАСКА), http://oei-analitika.ru
    Внешний вид. Анализаторы размеров частиц лазерные (ЛАСКА), http://oei-analitika.ru
    Внешний вид. Анализаторы размеров частиц лазерные (ЛАСКА), http://oei-analitika.ru

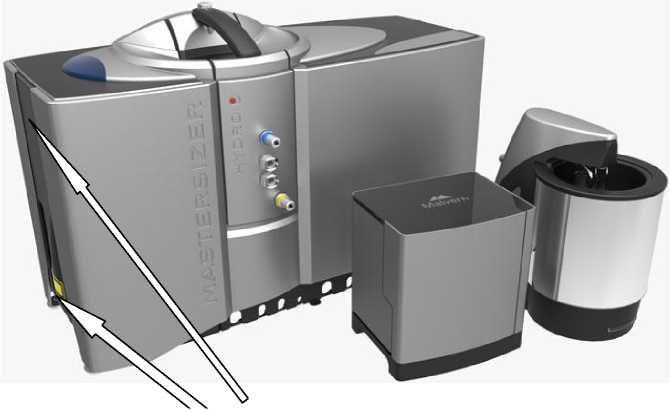

    Места пломбировки

    Рисунок 2 - Схема пломбировки анализаторов от несанкционированного доступа


    Комплектность анализаторов приведена в таблице 4.

    Таблица 4 - Комплектность анализаторов

    Наименование

    Обозначение

    Количество

    Примечание

    Анализатор размеров частиц лазерный

    Mastersizer 3000 или Mastersizer 3000E

    в составе:

    1 шт .

    - измерительный блок

    1 шт.

    - диспергатор Hydro MV

    1 шт.

    Тип и количество диспергаторов определяется заказчиком

    - диспергатор Hydro LV

    1 шт.

    - диспергатор Hydro EV

    1 шт.

    - диспергатор Aero S

    1 шт.

    - диспергатор Hydro SM

    1 шт.

    - диспергатор Hydro SV

    -

    1 шт.

    - диспергатор Aero M

    -

    1 шт.

    - модуль визуализации Hydro Sight

    1 шт.

    - компьютер

    -

    1 шт.

    По требованию заказчика

    Комплект сетевых кабелей

    -

    1 к-т.

    Программное обеспечение

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Методика поверки

    МП-640-0019-2-13

    1 экз.


    Основные метрологические и технические характеристики анализаторов приведены в таблицах 2-3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    характеристики

    Диапазон измерений размеров частиц в жидкой среде, мкм:

    • -  анализаторов Mastersizer 3000

    • -  анализаторов Mastersizer 3000Е

    от 0,05 до 1000

    от 0,3 до 800

    Диапазон измерений размеров частиц порошкообразных материалов, мкм:

    • -  анализаторов Mastersizer 3000

    • -  анализаторов Mastersizer 3000Е

    от 0,1 до 1000

    от 0,3 до 800

    Пределы допускаемой относительной погрешности измерений размеров частиц, %

    ±10

    Таблица 3 - Технические характеристики

    Параметры электрического питания: - напряжение переменного тока, В

    220±22

    -частота переменного тока, Гц

    50±3

    Потребляемая мощность измерительного блока анализатора, В •А, не более

    50

    Габаритные размеры измерительного блока, мм, не более

    690

    -длина

    300

    -ширина

    450

    -высота

    Масса анализатора, кг, не более

    30

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от 10 до 35

    - относительная влажность окружающего воздуха, %

    от 10 до 80

    - атмосферное давление, кПа

    от 84 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
