Номер по Госреестру СИ: 56705-14
56705-14 Регистраторы данных электронные
(TREND)
Назначение средства измерений:
Регистраторы данных электронные серии TREND предназначены для измерений сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, регистрации, отображения и хранения значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.
Внешний вид.
Регистраторы данных электронные
Рисунок № 1
Внешний вид.
Регистраторы данных электронные
Рисунок № 2
Внешний вид.
Регистраторы данных электронные
Рисунок № 3
Внешний вид.
Регистраторы данных электронные
Рисунок № 4
Внешний вид.
Регистраторы данных электронные
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.03.2019
Номер записи - 147060
ID в реестре СИ - 369460
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
серии TREND мод. eZtrend QXe, TREND eZtrend QXe, Multitrend GR, eZtrend QXe,
Производитель
Изготовитель - Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V."
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 20
Выдано извещений - 1
Кол-во периодических поверок - 8
Кол-во средств измерений - 11
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
Наличие аналогов СИ: Регистраторы данных электронные (TREND)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56705-14 Регистраторы данных электронные (TREND) Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
66507-17 Регистраторы многоканальные (ЭнИ-702 (РТ-702)) ООО "Энергия-Источник" (РОССИЯ г.Челябинск) |
Все средства измерений ООО "Энергия-Источник"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56421-14 06.02.2019 |
Датчики давления, SmartLine ST700 и ST800 Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ |
5 лет |
|
56705-14 04.03.2019 |
Регистраторы данных электронные, TREND Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ |
2 года |
|
56987-14 14.02.2024 |
Приборы показывающие и регистрирующие, DPR100, DPR180, DPR250, DR4300, DR4500A Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ |
2 года |
|
65971-16 14.12.2026 |
Уровнемеры радарные волноводные, SmartLine SLG 700 Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ МП |
4 года |
|
78800-20 23.07.2025 |
Регистраторы безбумажные, GR Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V." (МЕКСИКА ) |
ОТ МП |
4 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Регистраторы многоканальные (ЭнИ-702 (РТ-702))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "МСЗ" (1831) | 7 | 0 | 0 | 0 | 7 | 0 | 0 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 2 | 0 | 6 | 0 | 2 | 0 | 2 | |
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Регистраторы многоканальные (ЭнИ-702 (РТ-702))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
12480 | 12480 |
Программное обеспечение
Установка программного обеспечения (ПО) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка ПО, изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к программному обеспечению в процессе эксплуатации невозможен без вскрытия корпуса инклинометра.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. В таблице 1 приведены идентификационные данные программного обеспечения.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
eZtrend QXe, GR |
43-TV-16-14 |
Issue 09 06/07 |
47DFD3DF6DA 860876F190AC 9DF859726 |
md5 |
|
Minitrend QX, GR |
43-TV-03-10 |
Issue 16 06/07 |
C8e7a326b6u5t 468i1n9aw032sf 787j6 |
md5 |
|
Multitrend SX, GR |
43-TV-03-11 |
Issue 15 12/08 |
G5e3s721j4k6f5 76s1c3ad874de3 38f5 |
md5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на регистраторы данных электронные серии TREND методом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам данных электронным серии TRENDГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 56705-14 «Регистраторы данных электронные серии TREND. Методика поверки», разработанным и утверждённым ФГУП «ВНИИМС» 22.10.2013 г.
Основное оборудование для поверки: калибратор - вольтметр универсальный В1-28 (Ди= ±(0,003%и+0,0003%им); Д1= ±(0,006%1+0,002%1м)), магазин сопротивлений МСР60-М, кл.т. 0,02.
Изготовитель
Honeywell System Sensor de Mexico, S. de R.L. de C.V., Мексика
Avenida Miguel De La Madrid #8102, Colonia Lote Bravo
Cd. Juarez, Chihuahua C.P.32695 Mexico, тел. +1 521 656 300 0725
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Регистраторы данных электронные серии TREND (далее - регистраторы) созданы на базе микропроцессорной техники и имеют модульную концепцию построения (модули входных и выходных каналов вставляются в главную монтажную панель). Входной модуль воспринимает сигналы от широкого спектра датчиков с выходными сигналами в виде активного сопротивления, напряжения и силы постоянного тока и преобразуют их в цифровой код, передающийся на микропроцессор. Микропроцессор осуществляет обработку сигналов в соответствии с заложенной программой.
Регистраторы серии TREND представлены тремя моделями:
-
• eZtrend (eZtrend QXe, eZtrend GR);
-
• Minitrend (Minitrend QX, Minitrend GR);
-
• Multitrend (Multitrend SX, Multitrend GR).
Модели с обозначением GR комплектуются улучшенным экраном.
На передней панели регистраторов расположен цветной сенсорный жидкокристаллический экран, па котором отображаются: числовые значения измеряемых величин, графики изменения во времени измеряемых величин (в горизонтальном, вертикальном или круговом изображении и т.д.). Модели регистраторов отличаются количеством аналоговых входов (модель eZtrend QXe, GR - 12 аналоговых входов, модель Minitrend QX, GR - 16 аналоговых входов, Multitrend SX, GR - 48 аналоговых входов), объёмом внутренней памяти (модель eZtrend QXe, GR - 400 Мбайт, модель Minitrend QX, GR - 2 Гбайт, Multitrend SX, GR - 2 Гбайт), наличием съёмной Compact Flash карты (есть у моделей Minitrend QX, GR и Multitrend SX, GR). Регистраторы имеют дискретные выходы для аварийной сигнализации и дискретные входа для принятия дискретных сигналов. Регистраторы снабжены функцией сохранения считываемой информации на встроенных и съемных носителях информации. Регистраторы снабжены функцией передачи информации по протоколам: RS-485, OPC, Ethernet.
Лист № 2 Всего листов 7 Фотографии общего вида регистраторов приведены на рисунках 1- 3.
Нопи»е« «а»«0»
F4 I
1 ‘ 1
*
модель eZtrend QXe
модель eZtrend GR

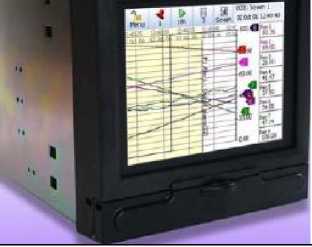

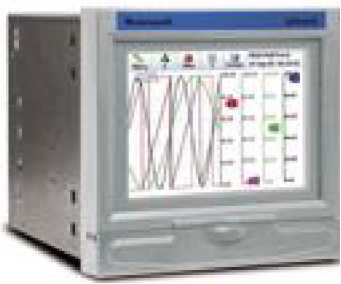

Рисунок 1 - Фотография общего вида регистратора серии TREND модель eZtrend
модель Minitrend GR
модель Minitrend QX

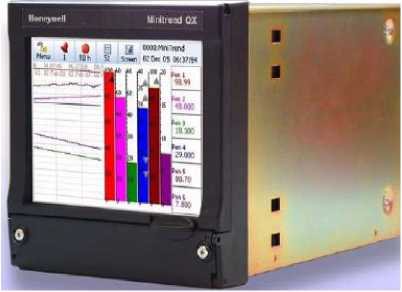

Рисунок 2 - Фотография общего вида регистратора серии TREND модель Minitrend

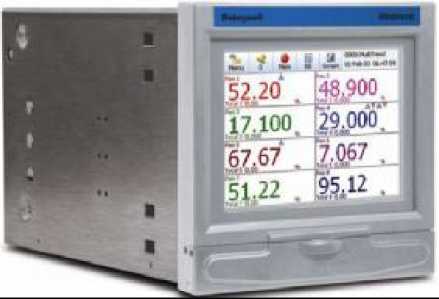

Рисунок 3 - Фотография общего вида регистратора серии TREND модель Multitrend
Основные технические характеристики регистраторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики в режиме измерений сигналов от термопар и термопреобразователей сопротивления
|
Тип термопары/ термопреобразователя сопротивлений |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С |
|
Сигналы от термопар | ||
|
В |
260...358 |
± 4,5 |
|
538...1816 |
± 2,2 | |
|
Е |
-270...-200 |
± 12 |
|
-200...-70 |
± 1,7 | |
|
-70... 1000 |
± 0,7 | |
|
J |
-210...0 |
± 1,7 |
|
0...1200 |
± 0,7 | |
|
К |
-270...-70 |
± 20 |
|
-70... 1372 |
± 1 | |
|
R |
-50...260 |
± 3,7 |
|
260...650 |
± 1,5 | |
|
650...1768 |
± 1,2 | |
Окончание таблицы 2
|
Тип термопары/ термопреобразователя сопротивлений |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С |
|
S |
-5O...26O |
± 3,3 |
|
26O...1OOO |
± 1,5 | |
|
1OOO...171O |
± 1,2 | |
|
171O...1768 |
± 1,4 | |
|
Т |
-27O...21O |
± 5,4 |
|
21O...4OO |
± 1,O | |
|
L |
-2OO...O |
± 1,2 |
|
O...9OO |
± O,7 | |
|
N |
-2OO... 1OO |
± 3,2 |
|
1OO...13OO |
± 1,2 | |
|
Pt100, Pt2OO, Pt5OO, PtlOOO |
-2OO...85O |
± O,6 |
|
NilOO |
-6O...18O |
± O,5 |
|
CulO |
-18O ...2OO |
± O,4 |
Примечания к таблице 2
-
1. Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды в пределах рабочих условий применений ± 0,01 %/ °С.
-
2. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая термопар ± 1,0 °С для всех типов термопар и регистраторов.
Таблица 3 - Измерение сигналов напряжения, силы постоянного тока и сопротивления
|
Наименование измеряемой величины |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности от диапазона измерений, % |
Пределы допускаемой дополнительной приведённой погрешности от воздействия температуры окружающей среды, %/ °С |
Входное сопротивление |
|
напряжение постоянного тока, мВ |
± 5 |
± O,2 |
± O,O1 |
> 1O Ом |
|
± 1O |
± O,2 |
± O,O1 |
> 1O Ом | |
|
± 25 |
± O,1 |
± O,O1 |
> 1O Ом | |
|
± 5O |
± O,1 |
± O,O1 |
> 1O Ом | |
|
± 1OO |
± O,1 |
± O,O1 |
> 1O Ом | |
|
± 25O |
± O,1 |
± O,O1 |
> 1O Ом | |
|
± 5OO |
± O,1 |
± O,O1 |
> 1O Ом | |
|
± 1OOO |
± O,1 |
± O,O1 |
> 1O Ом |
Окончание таблицы 3
|
Наименование измеряемой величины |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности от диапазона измерений, % |
Пределы допускаемой дополнительной приведённой погрешности от воздействия температуры окружающей среды, %/ °С |
Входное сопротивление |
|
напряжение постоянного тока, В |
± 0,3 |
±0,1 |
± 0,01 |
>1 МОм |
|
± 0,6 |
±0,1 |
± 0,01 |
> 1 МОм | |
|
± 1,5 |
± 0,1 |
± 0,01 |
> 1 МОм | |
|
± 3 |
± 0,1 |
± 0,01 |
> 1 МОм | |
|
± 6 |
± 0,1 |
± 0,01 |
> 1 МОм | |
|
± 12 |
± 0,1 |
± 0,01 |
>1 МОм | |
|
± 25 |
± 0,1 |
± 0,01 |
>1 МОм | |
|
± 50 |
± 0,1 |
± 0,01 |
>1 МОм | |
|
сила постоянного тока , мА |
4 - 20 |
± 0,2 |
± 0,01 |
- |
|
0 - 20 |
± 0,2 |
± 0,01 |
- | |
|
электрическое сопротивление, Ом |
0 - 200 |
± 0,1 |
± 0,01 |
- |
|
0 - 500 |
± 0,1 |
± 0,01 |
- | |
|
0 - 1000 |
± 0,1 |
± 0,01 |
- | |
|
0 - 4000 |
± 0,1 |
± 0,01 |
- | |
|
Потребляемая мощность, Вт |
< 40 | |||
|
Нормальная температура окружающего воздуха, °С |
22 ± 3 | |||
|
Напряжение питания |
от 85 до 265 В переменного тока, 24 В или 48 В постоянного тока (в зависимости от модели) | |||
|
Частота, Гц |
50 ± 2 | |||
|
Температура транспортирования и хранения, °С |
от минус 10 до + 60 | |||
|
Габаритные размеры, мм |
288x288x200 | |||
|
Масса, кг |
10 | |||
Рабочие условия применения:
-
- температура окружающей среды от 0 до 50 °С .
-
- относительная влажность от 5 до 90 % (без конденсации влаги при темп. 40 °С).
