Номер по Госреестру СИ: 56797-14
56797-14 Преобразователи давления измерительные
(LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX)
Назначение средства измерений:
.
Преобразователи давления измерительные LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX предназначены для непрерывного преобразования значения измеряемого параметра - избыточного давления газа или жидкости в трубопроводах, гидравлических системах и резервуарах в унифицированный аналоговый информативный параметр выходного сигнала в виде постоянного тока или напряжения. Данные преобразователи давления измерительные могут использоваться для измерения уровня однородных жидкостей в силу функциональной связи уровня с гидростатическим давлением.
Внешний вид.
Преобразователи давления измерительные

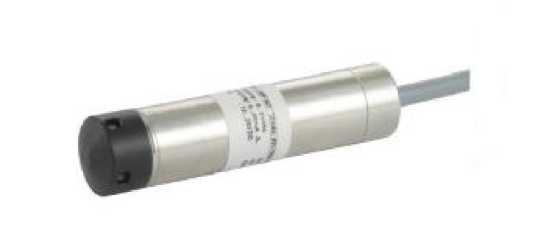

Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.03.2019
Номер записи - 147162
ID в реестре СИ - 369562
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для преобразователей точнее ±0,1 % при отсутствии корректировок нулевого значения выходного сигнала не реже 1 раза в 6 месяцев; 5 лет – для остальных
Наличие периодической поверки - Да
Модификации СИ
LMP 331, LMP 308i, LMP 308, LMP 307, LMP 305, LMK858, LMK358H, LMK331, LMK 858, LMK 358H, LMK 358 Н, LMK 358, LMK 351, LMK 331, LMK, DMP 331, BD SENSORS LMP 331 431-4000-1-1-1-1-100-5-00R, 3051CD, -,
Производитель
Изготовитель - ООО "БД Сенсорс РУС"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 695
Выдано извещений - 150
Кол-во периодических поверок - 525
Кол-во средств измерений - 430
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 10102 дн.
Приказы РСТ, где упоминается данный тип СИ
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№302 от 2014.03.05 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56793-14,27276-14,56794-14,17253-14,17159-14,56795-14 по 56800-14)
№2437 от 2023.11.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Преобразователи давления измерительные (LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "БД Сенсорс РУС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23575-05 01.10.2010 |
Датчики давления, DPS+, DPS 100 ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
2 года | |
|
44735-10 01.08.2015 |
Датчики давления, LMP, LMK ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
ОТ |
2 года; 5 лет для датчиков, настроенных на верхний предел при обеспечении корректировки нулевого значения раз в 6 месяцев. |
|
44736-10 01.08.2015 |
Датчики давления, DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
ОТ МП |
2 года; 5 лет для датчиков, настроенных на верхний предел при обеспечении корректировки нулевого значения раз в 6 месяцев. |
|
56795-14 06.03.2019 |
Преобразователи давления измерительные, DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300 ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
ОТ МП |
4 года - для преобразователей точнее ±0,1 % при отсутствии корректировок нулевого значения выходного сигнала не реже 1 раза в 6 месяцев; 5 лет – для остальных |
|
56797-14 06.03.2019 |
Преобразователи давления измерительные, LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
ОТ |
4 года - для преобразователей точнее ±0,1 % при отсутствии корректировок нулевого значения выходного сигнала не реже 1 раза в 6 месяцев; 5 лет – для остальных |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Преобразователи давления измерительные (LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 20 | 1 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "МОСВОДОКАНАЛ" (1614) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 133 | 0 | 133 | 63 | 133 | 0 | 133 | ||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 2 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 100 | 2 | 0 | 94 | 18 | 94 | 0 | 94 | ||
| АО "КНПЗ" (RA.RU.310599) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 4 | 0 | 3 | 2 | 4 | 0 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО (RA.RU.311580) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНФРАСТРУКТУРА ТК" (РОСС RU.0001.310037) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ПЬЕЗУС" (RA.RU.312856) | 105 | 1 | 76 | 29 | 4 | 100 | 75 | 25 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 40 | 0 | 40 | 38 | 40 | 0 | 40 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 2 | 1 | 0 | 1 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО"КИНЕФ" (RA.RU.311857) | 10 | 0 | 9 | 1 | 10 | 0 | 9 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 9 | 0 | 7 | 0 | 9 | 0 | 7 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ООО "ИЦАМ" (RA.RU.312169) | 83 | 0 | 83 | 3 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 12 | 0 | 12 | 4 | 10 | 0 | 10 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 4 | 2 | 0 | 2 | 0 | 2 | 0 | 0 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 0 | 1 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 0 | 19 | 5 | 7 | 0 | 7 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 0 | 2 | 1 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИЦАМ" (RA.RU.312169) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 4 | 0 | 5 | 1 | 4 | 0 | 4 | |
| ООО "ЭРИС" (RA.RU.310699) | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК" (RA.RU.310557) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО АК АЛРОСА (RA.RU.311580) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Преобразователи давления измерительные (LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2895 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2631 | 2895 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5472 | 2895 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
3012 | 2895 |
|
ФБУ УРАЛТЕСТ Свердловская область |
3591 | 2895 |
Программное обеспечение
На преобразователях давления измерительных LMP 3XX, LMK 4XX, LMK 8XX, LMK 3XX, LMK 4XX, LMK 8XX установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Firmware |
- |
v2.3. |
- |
- |
Программное обеспечение неизменяемое и не считываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
представлены в паспортах на приборы.
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX
1. ТУ 4212-000-7718542411-05 «Преобразователи давления измерительные DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300, LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX. Технические условия ».
2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
Поверка
Поверкаосуществляется по документу МП 56797-14 «Преобразователи давления измерительные DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300, LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX. Методика поверки», утвержденному ФГУП ВНИИМС 09 января 2014 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП -2,5, 1 и 2 разрядов
- Задатчики давления Воздух-1600 и Воздух-2,5
- Вольтметр образцовый кл. точн . не ниже 0,05
- Магазин сопротивлений кл . точн . не ниже 0,05
Изготовитель
ООО «БД СЕНСОРС РУС» 117105, г. Москва. ул. Варшавское шоссе 37А.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
В преобразователях давления измерительных LMP 3XX, LMP 8XX, LMK 3XX, LMK 4XX, LMK 8XX реализованы два принципа преобразования давления -тензорезистивный и емкостной.
Емкостной принцип заключается в изменении емкости первичного измерительного преобразователя давления из-за упругой деформации измерительной мембраны. Соответствующая электронная схема осуществляет линеаризацию, термокомпенсацию и формирование унифицированного аналогового или цифрового выходного сигнала. Емкостной принцип измерения давления реализован в следующих преобразователях: LMK 351, LMK 457, LMK 458, LMK 358, LMK 358H, LMK 858. Во всех остальных преобразователях (LMP 3XX, LMP 8XX, LMK 331, LMK 306, LMK 307, LMK 309) реализован тензорезистивный принцип измерения, который основан на действии моста Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.
По дополнительному заказу некоторые модели преобразователей могут поставляться с цифровыми устройствами РА-430, которые превращают преобразователь в показывающий цифровой манометр (при этом точность измерений снижается).
По способу установки, преобразователи подразделяются на врезные и погружные преобразователи давления (уровня) измерительные. К врезным относятся преобразователи давления измерительные: LMP 331, LMP 331i, LMK 331, LMK 351. К погружным относятся преобразователи давления измерительные: LMP 305, LMP 307, LMP 308, LMP 308i, LMP 808, LMK 306, LMK 307, LMK 309, LMK 457, LMK 458, LMK 358, LMK 358H, LMK 858. Для корректного измерения уровня в погружных преобразователях реализована подача атмосферного давления в полость преобразователя при помощи полой трубки опорного давления находящейся непосредственно в кабеле. Преобразователи давления измерительные LMK 3XX, 4XX, 8XX, имеют керамическую измерительную мембрану, что позволяет использовать их для измерения давления или уровня агрессивных сред. Все преобразователи имеют открытую измерительную мембрану, что позволяет измерять уровень вязких сред.
Лист № 2 Всего листов 5
Преобразователи давления (уровня) измерительные LMP 3XX имеют несколько вариантов исполнения:
-
- LMP 331 и LMP 331i - врезные преобразователи гидростатического давления измерительные, предназначены для измерения уровня жидкостей, в том числе вязких. Диапазон измерений от 10 кПа до 4 МПа
-
- LMP 305, LMP 307, LMP 308, LMP 308i, LMP 808 - погружные преобразователи гидростатического давления измерительные. Диаметр LMP 305 - 19 мм, LMP 307 - 27 мм, LMP 308 /308i/808 - 35 мм. Диапазон измерений от 10 кПа до 3.50 МПа. В моделях LMP 308, LMP 308i, LMP 808 реализовано разъемное кабельное соединение. Материал корпуса LMP 808 - поливинилхлорид (PVC). LMP 308i и LMP 331i - исполнения с “интеллектуальной” электроникой. В отличие от обычных исполнений обладают меньшей основной и дополнительной температурной погрешностью в силу реализации линеаризации и дополнительной активной термокомпенсации первичного преобразователя давления. Коэффициент перенастройки диапазона: 1:10;
Преобразователи давления (уровня) измерительные LMK 3XX, LMK 4XX, LMK 8XX имеют несколько вариантов исполнения:
-
- LMK 331 и LMK 351 - врезные преобразователи гидростатического давления измерительные, предназначены для измерения уровня жидкостей, в том числе вязких и агрессивных. Диапазон измерений LMK 331 от 60 кПа до 6 МПа.
Диапазон измерений LMK 351 от 4 кПа до 1 МПа.
Для измерения давления (уровня) высокоагрессивных сред, в качестве материала штуцера вместо нержавеющей стали могут использоваться различные пластики -поливинилхлорид (PVC), фторид поливинилидена (PVDF);
-
- LMK 306, LMK 307, LMK 309, LMK 358, LMK 358H, LMK 858 - погружные преобразователи гидростатического давления измерительные. Диаметр LMK 306 - 17 мм, LMK 307 - 27 мм, LMK 309/358/358H - 39.5 мм, LMK 858 - 45 мм.
Диапазон измерений LMK 306 от 60 кПа до 2 МПа. Диапазон измерений LMK 307 от 40 кПа до 2.5 МПа. Диапазон измерений LMK 309 от 16 кПа до 60 кПа. Диапазон измерений LMK 358/358H/858 от 4 кПа до 1 МПа.
Материал корпуса LMK 858 - поливинилхлорид (PVC). LMK 358H имеет цифровой выходной сигнал HART. Коэффициент перенастройки диапазона 1:5. В моделях LMK 358, LMK 358H, LMK 858 реализовано разъемное кабельное соединение;
-
- LMK 457, LMK 458 - погружные преобразователи гидростатического давления измерительные для использования на водном транспорте и шельфовых разработках. Диапазон измерений от 4 кПа до 2 МПа. Модель LMK 458 отличается от LMK 457 применением специального высокотемпературного кабеля для измерения давления (уровня) сред имеющих температуру до 125 °С.
Рис. 1 Общий вид преобразователей давления измерительных LMP 3XX, LMK 3XX (врезные преобразователи)
Рис. 2 Общий вид преобразователей давления измерительных LMP 3XX, LMP 8XX, LMK 3XX, LMP 8XX (погружные преобразователи)
-
1. Преобразователь давления измерительный
-
2. Руководство по эксплуатации
-
3. Выходное цифровое устройство РА 430
-
4. Принадлежности по заказу
Таблица 2
|
Диапазон измерений избыточного давления, МПа |
от 0,004 до 3,5 |
|
Пределы допускаемой основной погрешности, % от диапазона измерений |
от ±0,1 до ±0,5 (в зависимости от модели) |
|
Информативный параметр выходного сигнала, мА |
от 0 до 20; от 4 до 20 |
|
В |
от 0 до 5; от 0 до 10; от 0 до 1; от 1 до 6; от 1 до 10; от 0,8 до 3,2; от 0,5 до 4,5 |
|
Напряжение питания, В |
5; от 6 до 15; от 10 до 30; от 12 до 36; от 14 до 36 |
|
Диапазон температур окружающей среды, °С для моделей LMK 306/307/309/358/358H, LMP 305/307 для моделей LMP 808, LMK 858 для моделей LMP 308/308i для модели LMK 457 для моделей LMP 331, LMK 351/458 для модели LMK 331 | |
|
от минус 10 до 70 от 0 до 50 от минус 20 до 70 от минус 25 до 80 от минус 25 до 125 от минус 25 до 135 | |
|
Дополнительная погрешность от воздействия изменения температуры измеряемой среды, % от диапазона измерений на 10 °С |
от ±0,02 до ±0,5 (в зависимости от модели и диапазона температур) |
|
Диапазон температур окружающего воздуха (для врезных моделей), °С |
от минус 50 до 85 |
|
Масса (без учета веса кабеля), кг |
от 0,1 до 0,4 (в зависимости от модели) |
|
Габаритные размеры, длинахдиаметр не более, мм |
227,5x45 |
