Номер по Госреестру СИ: 57165-14
57165-14 Тераомметры
(MI 3210)
Назначение средства измерений:
Тераомметры MI 3210 предназначены для измерения электрического сопротивления изоляции, напряжения постоянного и переменного тока, частоты, электрической емкости.

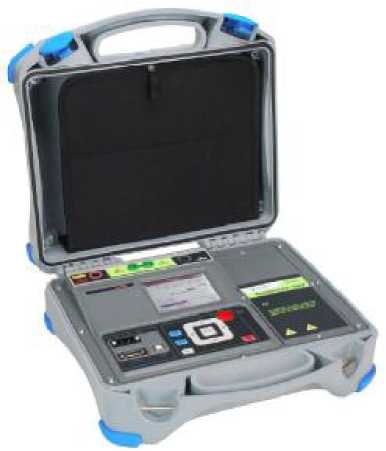

Внешний вид.
Тераомметры
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 20.02.2029
Номер записи -
ID в реестре СИ - 369977
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тераомметр MI 3210, нет модификации, MI 3210, -, MI3210,
Производитель
Изготовитель - Фирма "METREL d.o.o."
Страна - СЛОВЕНИЯ
Населенный пункт -
