Номер по Госреестру СИ: 57289-14
57289-14 Системы газоаналитические
(MIR)
Назначение средства измерений:
Системы газоаналитические MIR моделей MIR 2M, MIR IS, MIR FT, MIR 9000, MIR 9000H, MIR 9000CLD (далее - системы) предназначены для непрерывного автоматического измерения массовой концентрации загрязняющих веществ: оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), закиси азота (N2O), аммиака (NH3), диоксида серы (SO2), хлористого водорода (НС1), фтористого водорода (HF), метана (СН4), пропана (СзНз), суммы углеводородов, а также объемной доли паров воды (Н2О), диоксида углерода (СО2) и кислорода (О2) в отходящих и технологических газах промышленных предприятий.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
MIR
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 6 | 8 | 1,33 |
| АО «ЕвроХим – Северо-Запад» | Юридические лица | 1 | 2 | 2,00 |
| АО "ЕвроХим-Северо-Запад" | Юридические лица | 1 | 1 | 1,00 |
| ООО "КЭР-Автоматика" | Юридические лица | 1 | 1 | 1,00 |
| АО «ЕвроХим – Северо-Запад», ИНН 4707036312 | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 96635203-2527-e119-e615-603e6bb1917f | 57289-14 | 2024-03-12 | — | актуальная |
| aa2f9228-bae0-2b58-189f-483b0463c2ef | 57289-14 | 2021-12-21 | 2024-03-12 | архивная |
| 3d649bdb-e012-19b7-0e64-5c4e426c45c4 | 57289-14 | 2020-05-07 | 2021-12-21 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 12.03.2024
Срок свидетельства - 05.04.2029
Номер записи -
ID в реестре СИ - 370126
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
MIR FT, нет модификации, MIR 9000CLD, MIR 9000H, MIR 9000LCD, MIR мод. MIR 2M, MIR IS, MIR FT, MIR 9000, MIR 9000H, MIR 9000CLD, мод. MIR9000CLD, нет данных
Изготовитель - Фирма "ENVEA"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 8
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№2602 от 2021.11.19 Об утверждении типов средств измерений
№2790 от 2021.12.09 О внесении изменений в сведения об утвержденных типах средств измерений 53829-13, 57289-14, 65130-16, 65675-16, 65995-16, 67701-17
№1979 от 2016.12.26 О переоформлении свидетельства об утверждении типа средства измерений № 55012 "Системы газоаналитические MIR мод. MIR 2M, MIR IS, MIR FT, MIR 9000, MIR 9000H, MIR 9000CLD"
№697 от 2019.04.05 О продлении срока действия свидетельств об утверждении типа средств измерений
№661 от 2024.03.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57289-14 05.04.2029 |
Системы газоаналитические, MIR Фирма "ENVEA" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77819-20 04.03.2025 |
Генераторы газовых смесей, MGC101 мод. MGC101, MGC101P Фирма "ENVEA" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
85935-22 22.06.2027 |
Газоанализаторы озона, O342e Фирма "ENVEA" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 2 | 2 | 5 | 0 | 6 | 2 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Системы газоаналитические MIR моделей MIR 9000, MIR IS, MIR FT, MIR 9000 CLD, MIR 9000H, MIR 2M имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет массовой концентрации и объемной доли определяемого компонента,
- отображение результатов измерений на ЖКИ дисплее прибора,
- передачу результатов измерений по интерфейсу связи с ПК,
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений,
- контроль внешней связи (RS 232/422/Ethernet).
Системы газоаналитические MIR моделей MIR FT имеет автономное программное обеспечение Calcmet (или WinscanAcquisition), которое базируется на операционной системе Microsoft Windows и обеспечивает выполнение следующих функций:
- расчет массовой концентрации и объемной доли определяемых компонентов;
- отображение результатов измерений на мониторе компьютера;
- передачу результатов измерений через токовые выходы 4-20 мА;
- передачу результатов измерений через интерфейс RS-232 , RS-422, RS-485, Ethernet, ModBus;
- передачу аварийных и предупредительных сигналов при помощи релейных выходов;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи.
К метрологически значимой части относится: для ПО Calcmet - файл Calcmet.exe., для ПО WinscanAcquisition - файл WinscanAcquisition.exe.
Уровень защиты встроенного и автономного ПО от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние встроенного и автономного ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
|
Модель |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения* |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
MIR 9000 |
MIR |
V 3.3.e |
NA |
NA |
|
MIR IS |
MIR IS |
V 3.3.f |
NA |
NA |
|
MIR FT |
Calcmet for Windows |
V 2.5 |
819c4ddeae1859a4445e f75bbc06a372 |
MD5 |
|
Winscan Acquisition |
v.3.8. |
fa540185fc0ce0ee4823f 0beffb99159 |
MD5 | |
|
MIR 9000 CLD |
MIR CLD |
V 3.3.1 |
NA |
NA |
|
MIR 9000H |
MIR H |
V 3.4.o |
NA |
NA |
|
MIR 2M |
MIR 2M |
V 3.0.2 |
NA |
NA |
|
GRAPHITE52M |
G52M |
V 2.2.1 |
NA |
NA |
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже
указанного в таблице.
Знак утверждения типа наносится на переднюю панель системы и на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
методика измерений приведена в документе «Системы газоаналитические MIR моделей MIR 9000, MIR IS, MIR FT, MIR 9000 CLD, MIR 9000H, MIR 2M. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим MIR моделей MIR 9000, MIR IS, MIR FT, MIR 9000 CLD, MIR 9000H, MIR 2M 1 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
2. ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
3 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
3 Техническая документация фирмы - изготовителя.
Принцип действия системы основан на следующих методах:
1) для определения всех компонентов (кроме кислорода):
- модели MIR 9000, MIR 9000H, MIR IS, MIR 2M - ИК спектроскопия,
- модель MIR FT - ИК-Фурье спектроскопия,
- модель MIR 9000CLD - хемилюминесцентный,
- модель MIR 2M модуль GRAPHITE52M - пламенно-ионизационный;
2) для определения кислорода:
- модели MIR 9000H, MIR FT - электрохимический (циркониевый датчик),
- модели MIR 9000, MIR 9000CLD, MIR IS - парамагнитный. Датчик кислорода установлен в корпусе системы. Для модели MIR FT сигнал от датчика кислорода поступает на отдельный (измерительный) блок и далее на печатный протокол системы.
3) для определения температуры - платиновый термометр сопротивления (изменение сопротивления сплава в зависимости от температуры);
4) для определения скорости - метод дифференциального давления (перепада давления).
Состав систем газоаналитических MIR приведен в таблице 1.
Таблица 1
|
Блоки системы |
Модели | |||||
|
MIR 9000 |
MIR 9000H |
MIR IS |
MIR 2M |
MIR 9000CLD |
MIR FT | |
|
Измерительный блок |
+ |
+ |
+ |
+ |
+ |
+ |
|
Блок подготовки пробы (обозначение) |
+ (SEC box) |
+ (SEC box) |
— |
— |
— |
+ (HOFI box) |
|
Блок подготовки воздуха MDS |
+ |
+ |
+ |
— |
+ |
+ |
|
Блок обработки и передачи данных (обозначение) |
+ (TIG) |
+ (TIG) |
+ (SAM32) | |||
|
Компьютер |
- |
— |
— |
— |
— |
+ |
|
Блок измерителя кислорода |
— |
- |
— |
— |
— |
+ |
|
Модуль GRAPHITE52M |
- |
— |
— |
+ |
— |
— |
Система имеет следующие выходные сигналы:
- показания, выводимые на дисплей или монитор ПК системы (для модели MIR FT);
- аналоговые выходы по току (4-20) мА , (0-20) мА, (2-20) мА или по напряжению (0-0,1) В, (0-1) В, (0-5) В, (0-10) В по каждому измеряемому параметру (по запросу);
- цифровые выходы RS-232 и/или RS-422/485, по запросу Ethernet, ModBus;
- релейные выходы аварийных сигналов (по запросу).
В случае модели MIR FT - промышленный компьютер и внешний портативный ПК работают на базе ОС Windows и поставляются с установленным ПО Calcmet. Промышленный компьютер оснащен дополнительным жестким диском резервного копирования, который дублирует основной жесткий диск.
Программное обеспечение Calcmet позволяет в непрерывном режиме регистрировать, обрабатывать и сохранять в базах данных измерительную информацию, поступающую от всей системы. C использованием информации о температуре и давлении пробы в источнике выбросов, ПО Calcmet автоматически проводит пересчет концентраций, выраженных в объемных долях в массовые концентрации, а также проводит пересчет концентраций на сухой газ и/или на заданное значение концентрации кислорода. Значения концентраций измеряемых компонентов может выводиться в следующих единицах измерения: объемные доли в млрд-1 (ppb), млн-1 (ppm), %; массовой концентрации в мкг/м3, мг/м3, г/м3, кг/м3. Эта информация может преобразовываться в табличную или графическую форму и доступна для персонала предприятия.
Система при помощи различных интерфейсов передачи данных может быть подключена к внешнему программно-аппаратному комплексу для формирования экологической отчетности.

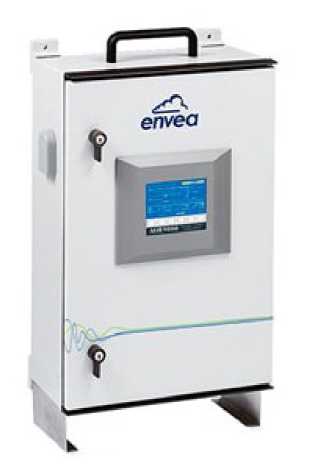

Рис. 1. Внешний вид системы MIR9000.

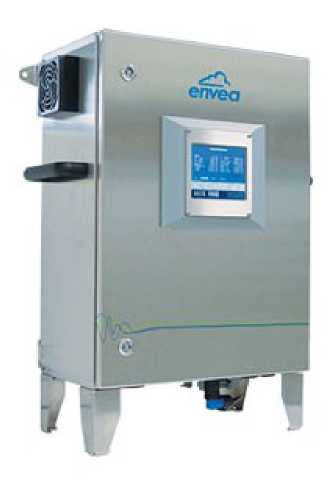

Рис. 3. Внешний вид системы MIR 9000CLD.

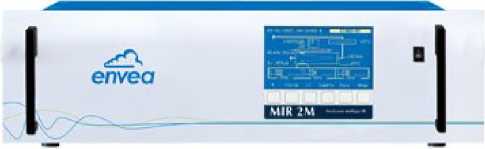

Рис.5. Внешний вид системы MIR 2M.

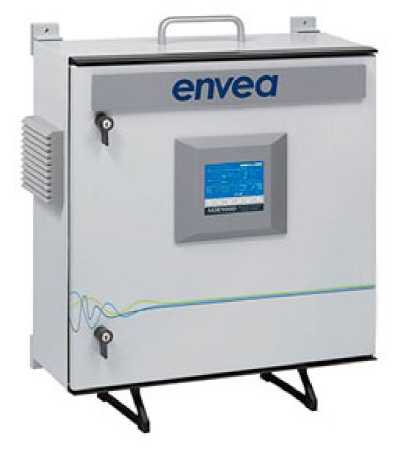

Рис. 2. Внешний вид системы MIR9000H.

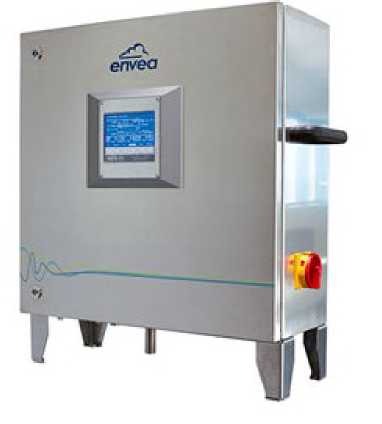

Рис. 4. Внешний вид системы MIR IS.

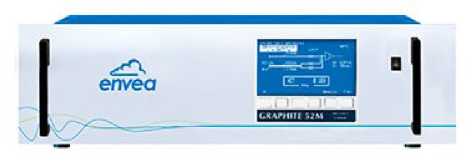

Рис.6. Внешний вид модуля GRAPHITE52M для MIR 2M.

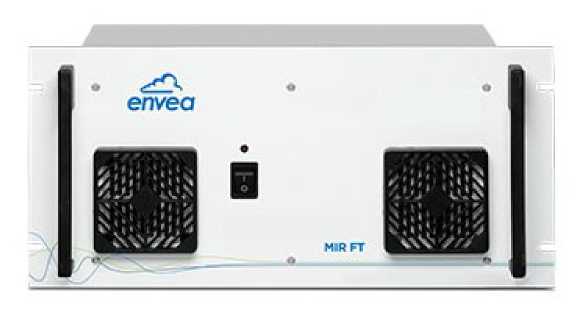

Рис.7. Внешний вид системы MIR FT.
В случае остальных моделей (MIR 9000, MIR 9000H, MIR IS,MIR 9000CLD, MIR 2M) обработка информации производится на внутреннем блоке обработки данных прибора с выводом значений и возможностью изменения параметров на внешний LCD-дисплей с шестью клавишами управления.
Диапазоны измерений и пределы допускаемой основной погрешности систем газоаналитических MIR приведены в таблице 3.
Таблица 3
|
Определяемый компонент |
Модель |
Диапазон показаний массовой концентрации, мг/м3 (объемной доли, %) |
Диапазон измерений* |
Пределы допускаемой основной погрешности | ||
|
массовой концентрации, мг/м3 |
объемной доли, % |
приведенной, Y, % |
относитель-ной, 6, % | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Хлористый водород (HCl) |
MIR FT |
0 - 15 |
0 - 5 |
± 20 |
- | |
|
Св. 5 - 15 |
- |
± 20 | ||||
|
0 - 100 |
0 - 15 |
± 20 |
- | |||
|
Св. 15 - 100 |
- |
± 20 | ||||
|
0 - 200 |
0 - 20 |
± 20 |
- | |||
|
Св. 20 - 200 |
- |
± 20 | ||||
|
0 - 500 |
0 - 50 |
± 15 |
- | |||
|
Св. 50 - 500 |
- |
± 15 | ||||
|
0 - 1000 |
0 - 100 |
± 15 |
- | |||
|
Св. 100 - 1000 |
- |
± 15 | ||||
|
MIR9000 MIR9000- CLD MIR IS |
0 - 15 |
0 - 5 |
± 20 |
- | ||
|
Св. 5 - 15 |
- |
- |
± 20 | |||
|
MIR9000 MIR9000-CLD MIR IS MIR9000H |
0 - 100 |
0 - 15 |
- |
± 20 |
- | |
|
Св. 15 - 100 |
- |
- |
± 20 | |||
|
0 - 200 |
0 - 20 |
- |
± 20 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 20 | |||
|
0 - 500 |
0 - 50 |
- |
± 10 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 10 | |||
|
0 - 1000 |
0 - 100 |
- |
± 10 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 10 | |||
|
0 - 2000 |
0 - 200 |
- |
± 10 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 10 | |||
|
0 - 5000 |
0 - 500 |
- |
± 10 |
- | ||
|
Св. 500 - 5000 |
- |
- |
± 10 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Оксид углерода (СО) |
MIR9000 MIR9000- CLD MIR IS MIR9000H MIR FT |
0 - 75 |
0 - 10 |
- |
± 15 |
- |
|
Св. 10 - 75 |
- |
- |
± 15 | |||
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 8 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 8 | |||
|
0 - 1000 |
0 - 100 |
- |
± 5 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 5 | |||
|
0 - 2000 |
0 - 200 |
- |
± 5 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 5 | |||
|
0 - 5000 |
0 - 500 |
- |
± 4 |
- | ||
|
Св. 500 - 5000 |
- |
- |
± 4 | |||
|
0 - 10000 |
0 - 1000 |
- |
± 3 |
- | ||
|
Св. 1000 - 10000 |
- |
- |
± 3 | |||
|
MIR 2M |
0 - 100 |
0 - 10 |
- |
± 15 |
- | |
|
Св.10 - 120 |
- |
- |
± 15 | |||
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 8 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 8 | |||
|
0 - 1000 |
0 - 100 |
- |
± 5 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 5 | |||
|
0 - 2000 |
0 - 200 |
- |
± 5 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 5 | |||
|
0 - 5000 |
0 - 500 |
- |
± 4 |
- | ||
|
Св. 500 - 5000 |
- |
- |
± 4 | |||
|
0 - 10000 |
0 - 1000 |
- |
± 3 |
- | ||
|
Св. 1000 - 12000 |
- |
- |
± 3 | |||
|
0 - 10 % (об.) |
- |
0 - 1 |
± 3 |
- | ||
|
- |
Св. 1 - 10 |
- |
± 3 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Фтористый водород (HF) |
MIR FT |
0 - 20 |
0 - 2 |
- |
± 20 |
- |
|
Св. 2 - 20 |
- |
- |
± 20 | |||
|
0 - 50 |
0 - 5 |
- |
± 20 |
- | ||
|
Св. 5 - 50 |
- |
- |
± 20 | |||
|
0 - 100 |
0 - 10 |
- |
± 20 |
- | ||
|
Св. 10 - 100 |
- |
- |
± 20 | |||
|
MIR 9000H |
0 - 40 |
0 - 4 |
- |
± 20 |
- | |
|
Св. 4 - 40 |
- |
- |
± 20 | |||
|
0 - 75 |
0 - 10 |
- |
± 20 |
- | ||
|
Св. 10 - 75 |
- |
- |
± 20 | |||
|
0 - 100 |
0 - 10 |
- |
± 20 |
- | ||
|
Св. 10 - 100 |
- |
- |
± 20 | |||
|
MIR 9000 MIR 9000- CLD MIR IS |
0 - 20 |
0 - 2 |
- |
± 20 |
- | |
|
Св. 2 - 20 |
- |
- |
± 20 | |||
|
0 - 40 |
0 - 4 |
- |
± 20 |
- | ||
|
Св. 4 - 40 |
- |
- |
± 20 | |||
|
0 - 75 |
0 - 10 |
- |
± 20 |
- | ||
|
Св. 10 - 75 |
- |
- |
± 20 | |||
|
0 - 100 |
0 - 10 |
- |
± 20 |
- | ||
|
Св. 10 - 100 |
- |
- |
± 20 | |||
|
Оксид азота (NO), диоксид азота (NO2), сумма оксидов азота (NOx) в пересчете на NO2 |
MIR9000-CLD |
0-20 |
0 - 2 |
- |
± 20 |
- |
|
Св.2 - 20 |
- |
- |
± 20 | |||
|
0 - 50 |
0 - 5 |
- |
± 15 |
- | ||
|
Св. 5 - 50 |
- |
- |
± 15 | |||
|
0 - 100 |
0 - 10 |
- |
± 15 |
- | ||
|
Св. 10 - 100 |
- |
- |
± 15 | |||
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 10 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 10 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 | |||
|
0 - 2000 |
0 - 200 |
- |
± 8 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 8 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Оксид азота (NO), диоксид азота (NO2), сумма оксидов азота (NOx) в пересчете на NO2 |
MIR FT |
0 - 200 |
0 - 20 |
± 10 |
- | |
|
Св. 20 - 200 |
- |
± 10 | ||||
|
0 - 500 |
0 - 50 |
± 10 |
- | |||
|
Св. 50 - 500 |
- |
± 10 | ||||
|
0 - 1000 |
0 - 100 |
± 8 |
- | |||
|
Св. 100 - 1000 |
- |
± 8 | ||||
|
0 - 2000 |
0 - 200 |
± 8 |
- | |||
|
Св. 200 - 2000 |
- |
± 8 | ||||
|
MIR 9000 MIR IS MIR9000H |
0 - 200 |
0 - 20 |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
± 10 | ||||
|
0 - 500 |
0 - 50 |
± 10 |
- | |||
|
Св. 50 - 500 |
- |
± 10 | ||||
|
0 - 1000 |
0 - 100 |
± 8 |
- | |||
|
Св. 100 - 1000 |
- |
± 8 | ||||
|
0 - 2000 |
0 - 200 |
± 8 |
- | |||
|
Св. 200 - 2000 |
- |
± 8 | ||||
|
0 - 5000 |
0 - 500 |
± 6 |
- | |||
|
Св. 500 - 5000 |
- |
± 6 | ||||
|
Аммиак (NH3) |
MIR9000H MIR FT |
0 - 15 |
0 - 2 |
± 20 |
- | |
|
Св. 2 - 15 |
- |
± 20 | ||||
|
0 - 50 |
0 - 5 |
± 15 |
- | |||
|
Св. 5 - 50 |
- |
± 15 | ||||
|
0 - 100 |
0 - 10 |
± 10 |
- | |||
|
Св. 10 - 100 |
- |
± 10 | ||||
|
0 - 200 |
0 - 20 |
± 10 |
- | |||
|
Св. 20 - 200 |
- |
± 10 | ||||
|
0 - 500 |
0 - 50 |
± 10 |
- | |||
|
Св. 50 - 500 |
- |
± 10 | ||||
|
Закись азота (N2O) |
MIR 9000 MIR IS MIR9000H MIR9000-CLD |
0 - 20 |
0 - 2 |
± 20 |
- | |
|
Св. 2 - 20 |
- |
± 20 | ||||
|
0 - 50 |
0 - 5 |
± 20 |
- | |||
|
Св. 5 - 50 |
- |
± 20 | ||||
|
0 - 100 |
0 - 10 |
± 15 |
- | |||
|
Св. 10 - 100 |
- |
± 15 | ||||
|
0 - 200 |
0 - 20 |
± 15 |
- | |||
|
Св. 20 - 200 |
- |
± 15 | ||||
|
0 - 500 |
0 - 50 |
± 15 |
- | |||
|
Св. 50 - 500 |
- |
- |
± 15 | |||
|
0 - 1000 |
0 - 100 |
- |
± 15 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 15 | |||
|
MIR FT |
0 - 100 |
0 - 10 |
- |
± 15 |
- | |
|
Св. 10 - 100 |
- |
- |
± 15 | |||
|
0 - 200 |
0 - 20 |
- |
± 15 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 15 | |||
|
0 - 500 |
0 - 50 |
- |
± 15 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 15 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Закись азота (N2O) |
MIR 2M |
0 - 100 |
0 - 10 |
- |
± 15 |
- |
|
Св. 10 - 100 |
- |
- |
± 15 | |||
|
0 - 200 |
0 - 20 |
- |
± 15 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 15 | |||
|
0 - 400 |
0 - 40 |
- |
± 15 |
- | ||
|
Св. 40 - 400 |
- |
- |
± 15 | |||
|
Диоксид углерода (CO2) |
MIR 2M |
0 - 3 % (об.) |
- |
0 - 0,3 |
± 5 |
- |
|
- |
Св. 0,3 - 3 |
- |
± 5 | |||
|
0 - 10 % (об.) |
- |
0 - 1 |
± 4 |
- | ||
|
- |
Св. 1 - 10 |
- |
± 4 | |||
|
0 - 20 % (об.) |
- |
0 - 2 |
± 4 |
- | ||
|
- |
Св. 2 - 20 |
- |
± 4 | |||
|
MIR 9000 MIR IS MIR9000-CLD MIR9000H MIR FT |
0 - 10 % (об.) |
- |
0 - 1 |
± 4 |
- | |
|
- |
Св. 1 - 10 |
- |
± 4 | |||
|
0 - 25 % (об.) |
- |
0 - 2 |
± 4 |
- | ||
|
- |
Св. 2 - 25 |
- |
± 4 | |||
|
0 - 30 % (об.) |
- |
0 - 3 |
± 4 |
- | ||
|
- |
Св. 3 - 30 |
- |
± 4 | |||
|
0 - 50 % (об.) |
- |
0 - 5 |
± 4 |
- | ||
|
- |
Св. 5 - 50 |
- |
± 4 | |||
|
0 - 100 % (об.) |
- |
0 - 10 |
± 4 |
- | ||
|
- |
Св. 10 - 100 |
- |
± 4 | |||
|
Диоксид серы (SO2) |
MIR 9000 MIR IS MIR9000-CLD MIR FT |
0 - 75 |
0 - 10 |
- |
± 15 |
- |
|
Св. 10 - 75 |
- |
- |
± 15 | |||
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 10 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 10 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 | |||
|
0 - 2000 |
0 - 200 |
- |
± 8 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 8 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диоксид серы (SO2) |
MIR 9000 MIR IS MIR9000-CLD |
0 - 5000 |
0 - 500 |
- |
± 8 |
- |
|
Св. 500 - 5000 |
- |
- |
± 8 | |||
|
MIR9000 Н |
0 - 500 |
0 - 50 |
- |
± 10 |
- | |
|
Св. 50 - 500 |
- |
- |
± 10 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 | |||
|
0 - 2000 |
0 - 200 |
- |
± 8 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 8 | |||
|
0 - 5000 |
0 - 500 |
- |
± 8 |
- | ||
|
Св. 500 - 5000 |
- |
- |
± 8 | |||
|
Метан (СН4) |
MIR 9000 MIR IS MIR9000-CLD MIR FT |
0 - 10 |
0 - 10 |
- |
± 10 |
- |
|
0 - 50 |
0 - 10 |
- |
± 10 |
- | ||
|
Св. 10 - 50 |
- |
- |
± 10 | |||
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 8 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 8 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 | |||
|
MIR 2M (с модулем GRAPHITE 52M) |
0 - 7 |
0 - 7 |
- |
± 10 |
- | |
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 8 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 8 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 | |||
|
0 - 2000 |
0 - 200 |
- |
± 8 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 8 | |||
|
0 - 5000 |
0 - 500 |
- |
± 4 |
- | ||
|
Св. 500 - 5000 |
- |
- |
± 4 | |||
|
0 - 7000 |
0 - 700 |
- |
± 4 |
- | ||
|
Св. 700 - 7000 |
- |
- |
± 4 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Сумма углеводородов (в пересчете на метан) |
MIR 9000 MIR IS MIR9000- CLD MIR FT |
0 - 50 |
0 - 10 |
± 10 |
- | |
|
Св. 10 - 50 |
- |
± 10 | ||||
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 8 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 8 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 | |||
|
0 - 2000 |
0 - 200 |
- |
± 8 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 8 | |||
|
0 - 5000 |
0 - 500 |
- |
± 4 |
- | ||
|
Св. 500 - 5000 |
- |
- |
± 4 | |||
|
MIR 2M (с модулем GRAPHITE 52M) |
0 - 7 |
0 - 7 |
- |
± 10 |
- | |
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 8 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 8 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 | |||
|
0 - 2000 |
0 - 200 |
- |
± 8 |
- | ||
|
Св. 200 - 2000 |
- |
- |
± 8 | |||
|
0 - 5000 |
0 - 500 |
- |
± 4 |
- | ||
|
Св. 500 - 5000 |
- |
- |
± 4 | |||
|
0 - 7000 |
0 - 700 |
- |
± 3 |
- | ||
|
Св. 700 - 7000 |
- |
- |
± 3 | |||
|
Пропан (С3Н8) |
MIR FT |
0 - 50 |
0 - 10 |
- |
± 15 |
- |
|
Св. 10 - 50 |
- |
- |
± 15 | |||
|
0 - 200 |
0 - 20 |
- |
± 10 |
- | ||
|
Св. 20 - 200 |
- |
- |
± 10 | |||
|
0 - 500 |
0 - 50 |
- |
± 10 |
- | ||
|
Св. 50 - 500 |
- |
- |
± 10 | |||
|
0 - 1000 |
0 - 100 |
- |
± 8 |
- | ||
|
Св. 100 - 1000 |
- |
- |
± 8 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Кислород (О2) |
MIR FT |
0 - 5 % (об.) |
- |
0 - 0,5 |
± 8 |
- |
|
- |
Св. 0,5 - 5 |
- |
± 8 | |||
|
MIR 9000 MIR IS MIR 9000- CLD MIR9000H MIR FT MIR 2M |
0 - 10 % (об.) |
- |
0 - 1 |
± 6 |
- | |
|
- |
Св. 1 - 10 |
- |
± 6 | |||
|
0 - 25 % (об.) |
- |
0 - 5 |
± 5 |
- | ||
|
- |
Св. 5 - 25 |
- |
± 5 | |||
|
Пары воды (Н2О) |
MIR 9000 MIR IS MIR 9000-CLD |
0 - 10000 |
0 - 1000 |
- |
± 10 |
- |
|
Св. 1000 - 10000 |
- |
- |
± 10 | |||
|
MIR FT MIR9000H |
0 - 40 % (об.) |
- |
0 - 3 |
± 10 |
- | |
|
- |
Св. 3 - 24 |
- |
± 10 | |||
|
- |
Св. 24 - 40 |
- |
± 20 | |||
|
Примечание:
| ||||||
2 Номинальная цена единицы наименьшего разряда приведена в таблице 4.
Таблица 4
|
Модель прибора |
Номинальная цена единицы наименьшего разряда | ||
|
Диапазон значений 0-9 |
Диапазон значений 10-99 |
Диапазон значений 100 и выше | |
|
MIR FT |
0,01 |
0,01 |
0,01 |
|
MIR 9000, MIR 9000H, MIR 9000 CLD, MIR 2M, MIR IS |
0,001 |
0,01 |
0,1 |
Таблица 5
|
Определяемый параметр |
Единицы измерений |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Скорость потока |
м/с |
4 - 35 |
± (0,05 + 0,05-V) м/с |
|
Температура газовой пробы |
оС |
0 - 550 |
± 1 оС |
8 Время прогрева, мин, не более 90 мин.
9 Время интегрирования по всем газовым каналам, с, не более 180.
10 Габаритные размеры, масса, потребляемая электрическая мощность, объемный расход приведены в таблице 6.
Таблица 6
|
Модель |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, В-А, не более |
Объемный расход, дм3/мин (на входе) |
|
MIR 9000 Исполнение 1 (в корпусе для установки в стойку 19”) |
Длина 490 Ширина 483 Высота 177 |
14 |
300 |
0,1 - 0,3 (пробоотбор SEC) 0,5 - 1 (с блоком разбавления) |
|
MIR 9000 Исполнение 2 (в закрытом корпусе) |
Длина 200 Ширина 400 Высота 600 |
24 |
300 |
0,1 - 0,3 (пробоотбор SEC) 0,5 - 1 (с блоком разбавления) |
|
MIR IS (в закрытом корпусе) |
Длина 200 Ширина 600 Высота 600 |
35 |
700 (без подогрева пробы) |
0,5 - 1 |
|
MIR 2M (в закрытом корпусе) |
Длина 545 Ширина 483 Высота 133 |
10 |
65 |
0,2 - 5 |
|
Модуль GRAPHITE 52M к MIR 2M |
Длина 470 Ширина 483 Высота 177 |
22 |
500 |
1 - 2 |
|
MIR FT Исполнение 1 (в корпусе для установки в стойку 19”) |
Длина 620 Ширина 485 Высота 220 |
20 |
200 (без подогрева коллектора) |
0,6 - 0,7 |
|
MIR FT Исполнение 2 (в закрытом корпусе) |
Длина 255 Ширина 620 Высота 735 |
35 |
300 |
0,6 - 0,7 |
|
MIR 9000 CLD (в закрытом корпусе) |
Длина 240 Ширина 600 Высота 600 |
32 |
300 |
0,5 - 1 |
|
MIR 9000H (в закрытом корпусе) |
Длина 265 Ширина 450 Высота 600 |
24 |
450 |
0,8 - 1,5 |
11 Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.
12 Средняя наработка на отказ (при доверительной вероятности Р=0,95): 24000 часов.
13 Полный средний срок службы:
14 Условия эксплуатации:
- диапазон температуры окружающей среды:
- диапазон относительной влажности (без конденсации влаги)
- диапазон атмосферного давления
15 Параметры анализируемого газа на входе газоанализатора:
- диапазон температур от 0 оС до 35 оС;
- содержание неизмеряемых компонентов: определяемые компоненты - не более верхнего значения диапазона измерений.
- максимальная температура точки росы 5 оС.
