Номер по Госреестру СИ: 57457-14
57457-14 Осциллографы цифровые
(RIGOL MSO2000)
Назначение средства измерений:
Осциллографы цифровые RIGOL MSO2000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Аналитический паспорт типа средства измерений
57457-14 — Осциллографы цифровые
RIGOL MSO2000
Фирма "RIGOL Technologies, Inc."
КИТАЙ
МПИ: 1 год
Действует
47
организаций52
владельцев2
версий218
Всего поверок
по агрегатам с 2010 года
19
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
47
Организаций-поверителей
эффективное число: 23.5
52
Владельцев СИ
эффективное число: 19.1
85
Экземпляров СИ
по агрегатам владельцев / организаций
74.8%
Периодические поверки
первичные: 5%
0%
Непригодность
0 извещений
64.7%
Поверки юрлиц
доля в общем объёме
8 470 ₽
Средневзвешенная цена
медиана: 8 675 ₽
100%
Покрытие ценами
расчётный известный объём: 317 934 ₽
2 017,0 лет
Средний возраст парка
взвешено по годовому объёму
9 360 дн.
Наблюдаемый МПИ
по фактическим интервалам
426
Концентрация поверителей
HHI; доля топ-5: 36.7%
525
Концентрация владельцев
HHI; доля топ-5: 38.8%
31
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 218 поверок; пик пришёлся на 2025 год (41).
- Последний завершённый год показал рост на 13.9% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 19.3%.
- Рынок представлен 47 организациями; концентрация низкая (HHI 426), доля топ-5 — 36.7%.
- В базе найдено 52 владельцев и 85 экземпляров СИ; доля пяти крупнейших владельцев — 38.8%.
- Средневзвешенная цена поверки — 8 470 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 317 934 руб.
- Наблюдаемый средний интервал между поверками — около 9 360 дней; средний возраст парка по агрегатам организаций — 2 017,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 41
Долгосрочный CAGR: 19.3%
Активных версий: 1
Ценовой диапазон: 5 088–9 314 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 15 | 22 | 1,47 |
| Юр. Лицо | Юридические лица | 7 | 7 | 1,00 |
| Акционерное общество "ХАБАРОВСКИЙ РАДИОТЕХНИЧЕСКИЙ ЗАВОД" | Юридические лица | 5 | 8 | 1,60 |
| ПАО "Дальприбор" | Юридические лица | 3 | 8 | 2,67 |
| АО "НИИ "Полюс" им. М.Ф.Стельмаха" | Юридические лица | 3 | 3 | 1,00 |
| АО "ЗАСЛОН" | Юридические лица | 2 | 4 | 2,00 |
| ТЕХНОЛОГИИ ОФС АО | Юридические лица | 2 | 2 | 1,00 |
| АО "Хабаровский радиотехнический завод" | Юридические лица | 2 | 2 | 1,00 |
| ООО МАКСПРОФИТ | Юридические лица | 2 | 2 | 1,00 |
| АО "Навигатор" | Юридические лица | 2 | 2 | 1,00 |
| АО «СПО «Арктика» | Юридические лица | 1 | 5 | 5,00 |
| Акционерное общество "Научно-исследовательский институт электронной техники" | Юридические лица | 1 | 5 | 5,00 |
| АО "ТСТ" | Юридические лица | 1 | 4 | 4,00 |
| ООО "ИРЗ ТЭК" | Юридические лица | 1 | 4 | 4,00 |
| ЮЛ | Юридические лица | 1 | 4 | 4,00 |
| АО "НИИ ТМ" | Юридические лица | 1 | 4 | 4,00 |
| ООО НИИСТИС | Юридические лица | 1 | 4 | 4,00 |
| ООО "ИРЗ" | Юридические лица | 1 | 3 | 3,00 |
| ООО МедТехника "Сфера" | Юридические лица | 1 | 3 | 3,00 |
| АО "ЭВРИКА" | Юридические лица | 1 | 3 | 3,00 |
| Акционерное общество "Самаранефтегаз" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "ПЕНЗЕНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ" | Юридические лица | 1 | 2 | 2,00 |
| ФГУП РСВО; ИНН 7712005121 | Юридические лица | 1 | 2 | 2,00 |
| юр.лицо | Юридические лица | 1 | 2 | 2,00 |
| АО «НПК «АТРОНИК» | Юридические лица | 1 | 2 | 2,00 |
| ООО " Эй энд Ти Текнолоджис" | Юридические лица | 1 | 2 | 2,00 |
| АО Самаранефтегаз | Юридические лица | 1 | 2 | 2,00 |
| ООО "ИРЗ-Телеком" | Юридические лица | 1 | 2 | 2,00 |
| ФГУП "НТЦ "Орион" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "КАЛУЖСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| be333c15-a556-b29a-54ca-b85e2a430af6 | 57457-14 | 2024-12-16 | — | актуальная |
| 53126b32-87b5-3e8c-a2a8-1610a8b2e828 | 57457-14 | 2020-05-07 | 2024-12-16 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

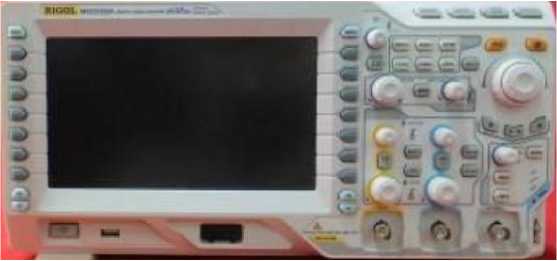

Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Общие сведения
Дата публикации - 16.12.2024
Срок свидетельства - 26.05.2019
Номер записи - 147917
ID в реестре СИ - 370317
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MSO2302A, MSO2202A, MSO2102A, RIGOL MSO2202A, RIGOL MSO2202А, MSO 2202A, RIGOL MSO2000, MSO2072A, Осциллограф цифровой MSO2302А, MSO2302А, MSO2302A-S, DS2302A, RIGOL MSO2102А, MSO2202А, MSO2202, DS2102A, MSO 2302А, MSO 2302A, Осциллограф цифровой RIGOL MSO2102A, Осциллограф цифровой MSO2102A-S
Производитель
Изготовитель - Фирма "RIGOL Technologies, Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 218
Выдано извещений - 0
Кол-во периодических поверок - 163
Кол-во средств измерений - 94
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 8886 дн.
Приказы РСТ, где упоминается данный тип СИ
№2478 от 2019.10.17 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Осциллографы цифровые (RIGOL MSO2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57457-14 Осциллографы цифровые (RIGOL MSO2000) Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Фирма "RIGOL Technologies, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39474-08 01.01.2014 |
Генераторы сигналов специальной и произвольной формы двухканальные, DG1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
55023-13 30.09.2018 |
Мультиметры цифровые, DM3068, DM3068A, DM3068B, DM3068E, DM3068U Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
55992-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG5351, DG5352, DG5251, DG5252, DG5101, DG5102, DG5071, DG5072, DG5061, DG5062 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
57457-14 26.05.2019 |
Осциллографы цифровые, RIGOL MSO2000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
60892-15 10.06.2021 |
Осциллографы цифровые, RIGOL DS1054Z, MSO1054Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
61542-15 11.09.2021 |
Источники питания программируемые, DP812, DP812A, DP813, DP813A Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ МП |
2 года |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Осциллографы цифровые (RIGOL MSO2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "НИИ ТМ" (RA.RU.311972) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "МИРУАР" (RA.RU.320061) | 12 | 2 | 1 | 11 | 0 | 12 | 1 | 11 | ||
| АО "ПРИСТ" (RA.RU.312058) | 4 | 2 | 2 | 0 | 4 | 2 | 2 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 18 | 2 | 0 | 16 | 0 | 18 | 0 | 16 | |
| ООО "ИРЗ" (RA.RU.312795) | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ПАО "ДАЛЬПРИБОР" (РОСС RU.0001.310028) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "СПО "АРКТИКА" (RA.RU.311445) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "РИМР" (RA.RU.311661) | 3 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ЗАО "НПП ЭЛИКС " (RA.RU.311309) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 7 | 1 | 0 | 7 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 0 | 20 | 0 | 9 | 0 | 9 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ЗАО "НПП ЭЛИКС" (RA.RU.311309) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НИИ ТМ" (RA.RU.311972) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ЗАО "НПП ЭЛИКС " (RA.RU.311309) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Северное производственное объединение "Арктика" (RA.RU.311445) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КНИРТИ" (RA.RU.311384) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 2 | 0 | 10 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 16 | 5 | 1 | 15 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Осциллографы цифровые (RIGOL MSO2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9314 | 8675 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4700 | 8675 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
7266 | 8675 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7332 | 8675 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
10271 | 8675 |
Программное обеспечение
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Отсутствует |
|
Номер версии (идентификационный номер ПО) |
Не ниже 00.03.00 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым RIGOL MSO2000
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
-
3. Техническая документация фирмы «RIGOL TECHNOLOGIES, INC.», Китай.
Поверка
Поверкаосуществляется по документу МП 57457-14 «Осциллографы цифровые RIGOL MSO2000. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2014 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).
Изготовитель
Фирма «RIGOL TECHNOLOGIES, INC.», Китай.
Адрес: No.156, Cai He Village, Sha He Town, Chang Ping District, Beijing, 102206 P.R.China.
Тел.: +86-10-80706688 Факс: 86-10-80705070
Web-сайт: http://www.rigol.com
Заявитель
Фирма «TUV Rheinland (China) Ltd.», Китай.
Адрес: Unit 707, AVIC Building, No. 10B, Central Road, East 3rd Ring Road, Chaoyang District, Beijing, 100022 P.R.China.
Тел.: +86-10-65666660-104
Web-сайт: http://www.tuvasi.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов и логические операции.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и автокалибровку. Для связи с внешними устройствами имеются интерфейсы LAN, USB, GPIB (через адаптер USB-GPIB).
Осциллографы имеют многоязыковый интерфейс и систему быстрой справки.
Осциллографы выпускаются в пятнадцати модификациях: MSO2052, MSO2072, MSO2102, MSO2202, MSO2302, MSO2052A, MSO2072A, MSO2102A, MSO2202A, MSO2302A, MSO2052E, MSO2072E, MSO2102E, MSO2202E, MSO2302E, отличающихся полосой пропускания, метрологическими и техническими характеристиками, функциональностью.
Осциллографы дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора и могут отображать т.н. «смешанные» сигналы (аналоговые + цифровые).
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Конструктивно осциллографы выполнены в виде компактного моноблока из пластика.
На передней панели приборов расположен ЖКИ, клавиатура, кнопка включения, разъем интерфейса USB HOST, входы цифровых каналов логического анализатора, входы аналоговых каналов, вход внешнего запуска, выход компенсатора пробника.
На задней панели расположены разъемы интерфейсов LAN, USB DEVICE (внешнее управление), предохранитель, разъем питания, гнездо для замка Кенсингтон, выход синхросигнала, выход допускового контроля, вентилятор обдува.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
В комплект поставки входят: пробник (по числу каналов), пробник цифровой, кабель питания, USB-кабель, руководство по эксплуатации, методика поверки.
Таблица 2 -
|
Характеристика |
Значение |
|
Число входных аналоговых каналов |
2 |
|
Максимальная частота дискретизации |
1 ГГц на каждый канал |
|
Длина записи |
14 Мб на канал (56 Мб - опция) |
|
Канал вертикального отклонения | |
|
Входной импеданс |
1 МОм ± 1 %/16 ± 3 пФ; 50 Ом ± 1,5 % |
|
Максимальное входное напряжение |
300 В (по входу 1 МОм); 5 В (по входу 50 Ом) |
|
Характеристика |
Значение | |
|
Разрешение по вертикали |
8 бит | |
|
Диапазон установки коэффициентов отклонения (КО) |
от 0,5 мВ/дел до 10 В/дел (по входу 1 МОм); от 0,5 мВ/дел до 1 В/дел (по входу 50 Ом) | |
|
Пределы допускаемой основной абсолютной погрешности коэффициентов отклонения на постоянном токе |
± (0,02^8 [дел]хКО [В/дел]) | |
|
Полоса пропускания по уровню минус 3 дБ, не менее |
MSO2052, MSO2052A, MSO2052E |
50 МГц |
|
MSO2072, MSO2072A, MSO2072E |
70 МГц | |
|
MSO2102, MSO2102A, MSO2102E |
100 МГц | |
|
MSO2202, MSO2202A, MSO2202E |
200 МГц | |
|
MSO2302, MSO2302A, MSO2302E |
300 МГц | |
|
Время нарастания переходной характеристики, не более |
MSO2052, MSO2052A, MSO2052E |
7 нс |
|
MSO2072, MSO2072A, MSO2072E |
5 нс | |
|
MSO2102, MSO2102A, MSO2102E |
3,5 нс | |
|
MSO2202, MSO2202A, MSO2202E |
1,8 нс | |
|
MSO2302, MSO2302A, MSO2302E |
1,2 нс | |
|
Канал горизонтального отклонения | ||
|
Диапазон установки коэффициентов развертки (КР) |
MSO2052, MSO2052A, MSO2052E |
от 5 нс/дел до 1000 с/дел |
|
MSO2072, MSO2072A, MSO2072E |
от 5 нс/дел до 1000 с/дел | |
|
MSO2102, MSO2102A, MSO2102E |
от 5 нс/дел до 1000 с/дел | |
|
MSO2202, MSO2202A, MSO2202E |
от 2 нс/дел до 1000 с/дел | |
|
MSO2302, MSO2302A, MSO2302E |
от 1 нс/дел до 1000 с/дел | |
|
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора |
± 25х10-6 | |
|
Логический анализатор | ||
|
Число входных цифровых каналов логического анализатора |
16 | |
|
Пороговые уровни срабатывания |
TTL (+ 1,4 В); CMOS (+ 5 В; + 3,3 В; + 2,5 В; + 1,8 В); ESL (- 1,3 В); PECL (+ 3,7 В); LVDS (+ 1,2 В); 0 В или устанавливаемый пользователем | |
|
Пределы установки уровня срабатывания, определяемого пользователем |
± 20 В |
|
Общие технические характеристики | |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха |
Не более половины допускаемой основной погрешности |
|
Напряжение и частота сети электропитания |
От 100 до 240 В при частоте 45 - 440 Гц |
|
Габаритные размеры |
361,6x179,6x130,8 мм |
|
Масса |
(3,9 ± 0,2) кг |
|
Нормальные условия применения:
|
(23 ± 5) °С; до 95 % при + 30 °С |
|
Рабочие условия применения:
|
от 0 до + 50 °С; до 45 % при + 50 °С |
