Знак утверждения типа

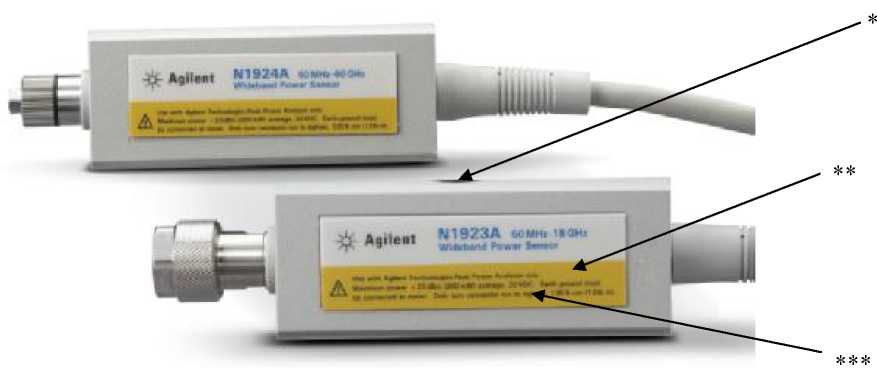

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

Сведения о методиках измерений

Преобразователи измерительные ваттметров поглощаемой мощности N1921A, N1922A, N1923A, N1924A. Руководство по эксплуатации.

Нормативные и технические документы

ГОСТ 13317 - 89. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Поверка

Основные средства поверки:

- анализатор цепей векторный N5224A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ± 0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 50 ГГц ± 0,045;

- осциллограф цифровой DSO9404A (рег. № 45686-10), полоса пропускания не менее 4 ГГц, пределы допускаемого значения погрешности коэффициента отклонения ± 2%, пределы допускаемой относительной погрешности установки коэффициента развертки ± 0,9 • 10^-6;

• - генератор сигналов E8257D с опц. 540 и UNU (рег. № 53941-13), диапазон рабочих частот от 250 кГц до 40 ГГц, диапазон установки уровня выходного сигнала от минус 20 до 11 дБ исх. 1 мВт, минимальная ширина импульсного модулирующего сигнала при включенной АРУ 1 нс;

• - генератор импульсов и кодовых последовательностей сигналов 81134А (рег. № 55421-13), диапазон установки периода (Т) от 298,5 пс до 66,6 нс, длительность импульса от 100 пс до (Т - 100) пс , разрешающая способность установки длительности импульса 1 пс, время нарастания / спада (от 10 до 90 %) не более 90 пс;

• - анализатор цепей векторный Е8363В (рег. № 37176-08): диапазон рабочих частот от 0,01 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц в диапазоне значений от минус 6 до минус 15 дБ ± 0,8 дБ, от минус 15,01 до минус 24,99 ± 1,63 дБ, от минус 25 до минус 35 дБ ± 6,46 дБ, в диапазоне частот до 20 ГГц в диапазоне значений от минус 6 до минус 15 дБ ± 0,18 дБ, от минус 15,01 до минус 24,99 ± 0,31 дБ, от минус 25 до минус 35 дБ ± 0,83 дБ, в диапазоне частот до 40 ГГц в диапазоне значений от минус 6 до минус 15 дБ ± 0,33 дБ, от минус 15,01 до минус 24,99 ± 0,57 дБ, от минус 25 до минус 35 дБ ± 1,66 дБ;

• - набор мер коэффициентов передачи и отражения 85054B для преобразователей

измерительных  с  типом  соединителя  N,  набор  мер  85056А  для  преобразователей

измерительных с типом соединителя I (тракт 2,4 мм) (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм;

• - блок измерительный ваттметра поглощаемой мощности N1912A для преобразователей измерительных N1921A и N1922A;

- блок измерительный ваттметра пиковой мощности 8990В для преобразователей измерительных N1923A и N1924A;

- ваттметр поглощаемой мощности М3-22А (рег. № 2858-72), с преобразователями измерительными аттестованными в качестве рабочего эталона при значении поглощаемой мощности 1 -10 мВт в диапазоне частот от 0,05 до 10 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%, в диапазоне частот от 10 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2,5 %, в диапазоне частот от 18 до 40 ГГц с погрешностью аттестации по коэффициенту калибровки не более 3 %.
