Номер по Госреестру СИ: 58187-14
58187-14 Дефектоскопы ультразвуковые с фазированной решеткой
(Harfang Prisma)
Назначение средства измерений:
Дефектоскопы ультразвуковые с фазированной решеткой Harfang Prisma (далее по тексту - дефектоскопы) предназначены для измерений координат дефектов и амплитуд сигналов, отраженных от них, оценки относительных размеров дефектов в сварных соединениях, основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов, их сплавов и других материалов.

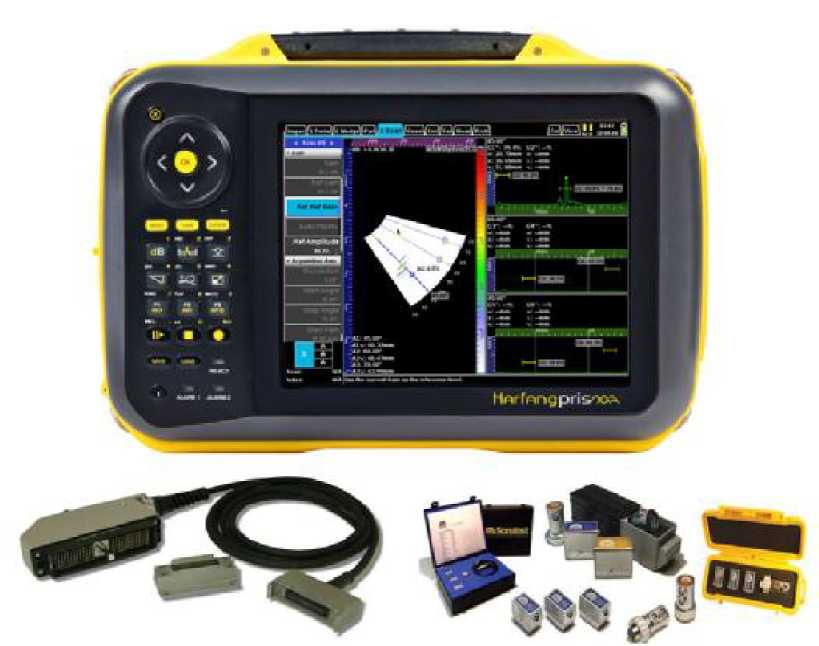

Внешний вид.
Дефектоскопы ультразвуковые с фазированной решеткой
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.07.2024
Номер записи -
ID в реестре СИ - 371171
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет данных, Дефектоскоп ультразвуковой с фазированной решеткой*** Harfang Prisma, Дефектоскоп ультразвуковой с фазированной решеткой, Без модификации, Prisma, Harfang Prisma,
Производитель
Изготовитель - Фирма "Sonatest Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 33
Выдано извещений - 1
Кол-во периодических поверок - 19
Кол-во средств измерений - 13
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 341 дн.
Приказы РСТ, где упоминается данный тип СИ
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2190 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2312 от 2025.10.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 9 октября 2025 г. № 2190 «Об утверждении типов средств измерений»
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
№1286 от 2014.08.20 Об утверждении типов средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Дефектоскопы ультразвуковые с фазированной решеткой (Harfang Prisma)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sonatest Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24688-08 01.12.2013 |
Толщиномеры ультразвуковые, T-Gage IV, T-Gage IV DL, T-Gage IV+, T-Gage IV MM Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
38730-08 03.04.2019 |
Дефектоскопы ультразвуковые, Sitescan 123W, 150S, 250S, Masterscan 350M, 380M, Powerscan 450D, Railscan 125 Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
39178-08 01.12.2013 |
Толщиномеры ультразвуковые, Alphagage, Betagage, B-Gage, Sonagage III, Steelgage II Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
42434-09 01.01.2015 |
Толщиномеры ультразвуковые, Microgage II, Microgage VX, CT-Gage, CT-Gage DL, CT-Gage DL+ Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
42988-09 01.01.2015 |
Дефектоскопы ультразвуковые, SITESCAN D10/D20, Dryscan 410 Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
46866-11 22.04.2026 |
Системы ультразвукового контроля на фазированной решетке, HARFANG VEO Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
58187-14 15.07.2024 |
Дефектоскопы ультразвуковые с фазированной решеткой, Harfang Prisma Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
58298-14 15.07.2024 |
Толщиномеры ультразвуковые, Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW) Фирма "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Дефектоскопы ультразвуковые с фазированной решеткой (Harfang Prisma)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АНК" (RA.RU.310566) | 8 | 2 | 5 | 0 | 7 | 2 | 4 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Дефектоскопы ультразвуковые с фазированной решеткой (Harfang Prisma)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8200 | 9589 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
13466 | 9589 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7416 | 9589 |
|
ФБУ Магаданский ЦСМ Магаданская область |
6970 | 9589 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
9420 | 9589 |
Программное обеспечение
Обработка результатов измерений, управление дефектоскопом, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени осуществляется с помощью программного обеспечения (ПО) Prisma, установленного на электронном блоке дефектоскопа.
Для дополнительной последующей обработки результатов измерений может применяться ПО UTStudio, которое устанавливается на персональный компьютер, подключаемый к электронному блоку дефектоскопа.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Prisma |
3.5.2 и выше |
- |
- |
Защита программного обеспечения Prisma от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель дефектоскопа способом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации «Дефектоскопы ультразвуковые с фазированной решеткой Harfang Prisma. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым с фазированной решеткой Harfang PrismaТехническая документация фирмы Sonatest Ltd, Великобритания.
Поверка
Поверкаосуществляется по методике поверки МП 95.Д4-13 «ГСИ. Дефектоскопы ультразвуковые с фазированной решеткой Harfang Prisma. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 года.
Основные средства поверки:
-
1 Осциллограф цифровой TDS2012В. Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел -±3%.
-
2 Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 мГц до 25 МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ррм. Диапазон устанавливаемых амплитуд от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности ± (1 % от величины + 1 мВ), амплитудная неравномерность (до 5 МГц) ± 0,15 дБ, (от 5 до 20 МГц) ± 0,3 дБ.
-
3 Магазин затуханий МЗ-50-2. Диапазон частот: от 0 до 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0,1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ± (0,05 -0,25) %; на переменном токе: ± (0,1 - 0,4) %.
-
4 Контрольные образцы №2 и №3 из комплекта КОУ-2. Контрольный образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец №3: радиус цилиндрической поверхности 55 мм.
-
5 Линейка по ГОСТ 427-75. Диапазон измерений от 0 до 1000 мм, цена деления 1 мм.
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ»).Адрес: 111250, г. Москва, ул. Красноказарменная, д. 14.
Телефон: (495) 587-82-98.
Факс: (495) 789-37-48.
Сайт: www.panatest.ru.
Е-mail: mail@panatest.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33.
Факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru.
Сайт: www.vniiofi.ru.
Принцип действия дефектоскопа основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля, распространяется в нем, отражается от несплошностей или донной поверхности объекта контроля, принимается преобразователем дефектоскопа и преобразовывается в электрический сигнал. Принятый сигнал регистрируется и обрабатывается процессором электронного блока. На дисплее электронного блока дефектоскопа отображаются параметры обработанного сигнала, координаты дефекта.
Конструктивно дефектоскопы состоят из электронного блока с дисплеем и клавиатурой, к которому посредством кабеля подсоединяется стандартный ультразвуковой преобразователь или преобразователь с фазированной решеткой (ФР). Фотография общего вида дефектоскопов приведена на рисунке 1.
Иг Г, ,1 lupnS't-
В дефектоскопах реализованы два независимых ультразвуковых канала, предназначенных для работы с одноэлементными преобразователями и режимы 16/16, 16/64 для работы с ФР. При работе с одноэлементными преобразователями принятые сигналы отображаются на А, B, C - сканах, при работе с ФР - на S, L, B, C-сканах, вид сверху, вид в разрезе. В дефектоскопах предусмотрена возможность подключения кодировщика положения для записи данных и определения линейных координат выявленных дефектов контролируемого объекта.
Для сохранения и передачи измеренной информации на дефектоскопах реализованы аналоговый выход, протокол передачи данных Ethernet 10/100, три USB порта.
Дефектоскопы применяются при контроле и диагностики технологического оборудования различных габаритов и толщины используемого в нефтеперерабатывающей и нефтегазовой промышленности, атомной промышленности, энергетике, транспортной промышленности, авиации и других отраслях.
Таблица 3
|
№ |
Наименование |
Количество |
|
1 |
Электронный блок дефектоскопа |
1 шт. |
|
2 |
Аккумулятор |
2 шт. |
|
3 |
Зарядное устройство |
1 шт. |
|
4 |
Блок питания |
1 шт. |
|
5 |
Защитный кейс для транспортировки |
1 шт. |
|
6 |
Ультразвуковые преобразователи типа Orion, SLH, SAO производства Sonatest Ltd, Великобритания |
1 компл.* |
|
7 |
Преобразователи с фазированной решеткой типа DAAH, X1, X2, X3, X4, X5 производства Sonatest Ltd, Великобритания |
1 компл.* |
|
8 |
Призма для ФР |
1 компл.* |
|
9 |
Кодировщик положения |
1 компл.* |
|
10 |
Программное обеспечение UTStudio** |
1 диск |
|
11 |
Руководство по эксплуатации |
1 экз. |
|
12 |
Методика поверки |
1 экз. |
|
* - Тип и количество зависит от заказа потребителя. ** - По запросу потребителя | ||
Таблица 2
|
Наименования характеристик |
Значения |
|
Диапазон установки амплитуды генератора импульсов возбуждения на нагрузке 50 Ом, В |
От 100 до 450 |
|
Диапазон установки длительности генератора импульсов возбуждения по уровню 0,5 амплитуды, нс |
От 25 до 750 |
|
Допускаемое отклонение установки амплитуды и длительности генератора импульсов возбуждения, % |
± 10 |
|
Диапазон рабочих частот, МГц |
От 0,2 до 22,0 |
|
Диапазон установки усиления, дБ |
От 0 до 120 с шагом 0,5 |
|
Допускаемое отклонение установки усиления в диапазоне от 1 до 75 дБ, дБ |
± (0,3 + 0,01 • N), где N - усиление, установленное на дефектоскопе, дБ |
|
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, дБ |
± 1,0 |
|
Диапазон измерения временных интервалов, мкс |
От 0,1 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
± (0,05 + 0,0001-Т) где Т - измеряемое значение временного интервала, мкс |
|
Диапазон измерения глубины залегания дефектов по стали или толщины изделий с прямыми преобразователями и ФР, мм |
От 3 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов по стали или толщины изделий с прямыми преобразователями и ФР, мм |
± (0,5 + 0,01 • Н), где Н - измеряемая глубина или толщина, мм |
|
Диапазон измерения координат залегания дефектов по стали (глубины и расстояния по лучу) с наклонными преобразователями и ФР, мм |
От 3 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения координат залегания дефектов по стали (глубины и расстояния по лучу) с наклонными преобразователями и ФР, мм |
± (1,0 + 0,03 • Х), где Х - измеряемая координата, мм |
|
Диапазон измерения расстояния кодировщиком положения, мм |
2 - 10000 |
|
Пределы допускаемой абсолютной погрешности измерения расстояния кодировщиком положения |
± (1,0 + 0,01 • L), где L - расстояние, пройденное кодировщиком положения |
|
Питание осуществляется от литий-ионной аккумуляторной батареи напряжением, В |
10,8 |
|
Продолжительность работы от аккумулятора в стандартном режиме, ч, не менее |
6 |
|
Габаритные размеры электронного блока (высота х ширина х толщина), мм, не более |
205 x 300 x 90 |
|
Масса электронного блока, кг, не более |
3,5 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре плюс 25 оС, % |
От минус 10 до плюс 45 До 80 |
