Номер по Госреестру СИ: 58322-14
58322-14 Приборы для измерения и анализа вибрации
(Microlog)
Назначение средства измерений:
Приборы для измерения и анализа вибрации Microlog (далее приборы) предназначены для измерения виброускорения, виброскорости, виброперемещения и частоты вращения.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Microlog
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 12 | 15 | 1,25 |
| юридическое лицо | Юридические лица | 8 | 15 | 1,88 |
| ГАЗПРОМ ТРАНСГАЗ СУРГУТ ООО | Юридические лица | 7 | 34 | 4,86 |
| АО "ВМЗ" | Юридические лица | 7 | 19 | 2,71 |
| ВМЗ АО | Юридические лица | 7 | 10 | 1,43 |
| ГАЗПРОМ ДОБЫЧА НАДЫМ ООО | Юридические лица | 6 | 14 | 2,33 |
| АО "АБ ИНБЕВ ЭФЕС" | Юридические лица | 4 | 8 | 2,00 |
| Акционерное общество "АБ ИНБЕВ ЭФЕС" | Юридические лица | 4 | 8 | 2,00 |
| ООО «Газпром добыча Надым» | Юридические лица | 4 | 4 | 1,00 |
| ООО "Газпром ПХГ" | Юридические лица | 3 | 7 | 2,33 |
| Акционерное общество "САМАРСКИЙ МЕТАЛЛУРГИЧЕСКИЙ ЗАВОД" | Юридические лица | 2 | 8 | 4,00 |
| ООО "Кингисепп-ремстройсервис" | Юридические лица | 2 | 4 | 2,00 |
| ООО "ГАЗМАШПРОЕКТ" | Юридические лица | 2 | 4 | 2,00 |
| Филиал ООО "Газпром ПХГ" "Инженерно-технический центр" (50198+51780) | Юридические лица | 2 | 4 | 2,00 |
| ООО "Объединенная сервисная компания" | Юридические лица | 2 | 4 | 2,00 |
| Общество с ограниченной ответственностью "ОБЪЕДИНЕННАЯ СЕРВИСНАЯ КОМПАНИЯ" | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной ответственностью "ГАЗПРОМ ПХГ" | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной ответственностью «ГАЗПРОМ ТРАНСГАЗ СУРГУТ» | Юридические лица | 2 | 3 | 1,50 |
| Акционерное общество "Арконик СМЗ" | Юридические лица | 2 | 3 | 1,50 |
| ООО "ОСК" | Юридические лица | 2 | 3 | 1,50 |
| ООО "Газпром добыча Надым" | Юридические лица | 2 | 2 | 1,00 |
| АО "КОНЦЕРН РОСЭНЕРГОАТОМ" "ЛЕНИНГРАДСКАЯ АЭС" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ГАЗПРОМ ТРАНСГАЗ СУРГУТ" | Юридические лица | 2 | 2 | 1,00 |
| АО ВМЗ | Юридические лица | 2 | 2 | 1,00 |
| ООО ИЦ МИТ | Юридические лица | 2 | 2 | 1,00 |
| АО "Арконик СМЗ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Практическая Механика" | Юридические лица | 2 | 2 | 1,00 |
| АО "ПОЛИЭФ" | Юридические лица | 1 | 6 | 6,00 |
| Сибур-Нефтехим АО | Юридические лица | 1 | 4 | 4,00 |
| Филиал ООО "Газпром трансгаз Ухта" Воркутинское ЛПУМГ | Юридические лица | 1 | 4 | 4,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| cc184deb-5b94-5f61-98e4-6150d71a3e33 | 58322-14 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 24.07.2024
Номер записи -
ID в реестре СИ - 371338
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Microlog GX, Microlog, нет данных, Microlog AX, Microlog (мод. Microlog GX), CMXA-75F, CMXA75-F, Microlog GX CMXA70, Нет модификации, Без модификации, Microlog GX CMXA75, Microlog Advisor Pro, Microlog GX исполнение CMXA75-F, Microlog (мод. Microlog AX), Microlog GX-CMXA 75, Приборы для измерения и анализа вибрации Microlog GX (CMXA-70), Приборы для измерения и анализа вибрации Microlog AX (CMXA-80), Microlog СМХА75, CMXA-80, CMXA 80
Изготовитель - Фирма "SKF Condition Monitoring Center"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 354
Выдано извещений - 6
Кол-во периодических поверок - 256
Кол-во средств измерений - 112
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 21427 дн.
№1711 от 2019.07.24 О продлении срока действия свидетельств об утверждении типа
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58322-14 Приборы для измерения и анализа вибрации (Microlog) Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
80159-20 Анализаторы многоканальные синхронные ("КАМЕРТОН") Общество с ограниченной ответственностью Научнопроизводственное предприятие "РОС" (ООО НПП "РОС") (РОССИЯ г. Пермь) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54716-13 23.08.2018 |
Аппаратура для измерений параметров вибрации, Multilog IMx-M Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58322-14 24.07.2024 |
Приборы для измерения и анализа вибрации, Microlog Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58534-14 25.09.2019 |
Приборы для измерения и анализа вибрации, SKF Microlog Inspector Фирма "SKF Condition Monitoring Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 6 | 0 | 5 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 10 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 18 | 0 | 12 | 1 | 12 | 0 | 12 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 51 | 3 | 0 | 48 | 0 | 45 | 0 | 45 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 25 | 0 | 24 | 2 | 16 | 0 | 16 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 13 | 2 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 55 | 7 | 0 | 55 | 1 | 51 | 0 | 51 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| Филиал АО "Концерн Росэнергоатом""Кольская атомная станция" (1744) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 3 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8100 | 8260 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 8260 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7966 | 8260 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
8640 | 8260 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
8640 | 8260 |
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
@ptitude Analyst 2012 |
|
Номер версии (идентификационный номер) ПО |
не ниже v7.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.007-2014.
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Приборы для измерения и анализа вибрации Microlog GX и Microlog Advisor Pro», разделы А -G.
Руководство по эксплуатации «Приборы для измерения и анализа вибрации Microlog Advison Pro», разделы 6-13.
Руководство по эксплуатации «Приборы для измерения и анализа вибрации Microlog AX и Microlog Consultant», разделы А -G.
Техническая документация фирмы «SKF Condition Monitoring Center», Великобритания.
осуществляется по документу МП 58322-14 «Приборы для измерения и анализа вибрации Microlog, фирмы «SKF Condition Monitoring Center», Великобритания . Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 июля 2014 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10).
Приборы представляют собой многоканальные анализаторы, принцип действия которых основан на измерении и обработке постоянного или переменного напряжения, поступающего от первичных преобразователей, а также датчиков температуры и давления.
Приборы используются для измерения общего уровня вибрации, спектрального преобразования сигнала и измерения амплитуды спектральных составляющих, а также для оценки огибающей ускорения. Приборы позволяют проводить маршрутный и внемаршрутный анализ вибрации, ударные испытания, балансировку и вести регистрацию данных. Для получения спектра используется быстрое преобразование Фурье (БПФ).
В качестве первичных преобразователей могут использоваться акселерометры, датчики скорости (велосиметры), датчики перемещения, оптические и лазерные тахометры и отметчики фазы.
Программное обеспечение прибора предусматривает программирование коэффициента преобразования первичных преобразователей, от которого зависит диапазон измерения измеряемого параметра.
Приборы выпускаются в нескольких модификациях: Microlog GX, Microlog AX, Microlog Advisor Pro и Microlog Consultant.
Модификации Microlog GX и Microlog AX предназначены для маршрутных и внемар-шрутных измерений. Между собой модификации отличаются диапазоном частот, габаритами, массой и внешним видом.
Четырехканальная модификация Microlog GX в зависимости от требуемых задач и условий эксплуатации выпускается в пяти исполнениях: GX-A, GX-R, GX-M, GX-S и GX-F, для которых исполнение GX-А является базовым.
Четырехканальная модификация Microlog AX в зависимости от требуемых задач и условий эксплуатации выпускается в четырех исполнениях: AX-A, АХ-М, АХ-S и AX-F, для которых исполнение AX-А является базовым.
Трехканальная модификация Microlog Advisor Pro и четырехканальная модификации Microlog Consultant предназначены для внемаршрутных измерений. Между собой модификации отличаются диапазоном частот, габаритами, массой и внешним видом.
Приборы имеют ЖК дисплей и возможность подключения к ПК. Питание осуществляется от встроенных аккумуляторов емкостью 6600 мАч.
Внешний вид приборов для измерения и анализа вибрации Microlog приведен на рисунках 1 и 2.

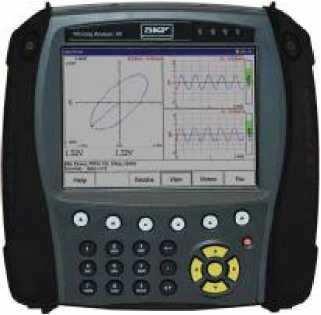

Рисунок 1 - Внешний вид приборов для измерения и анализа вибрации
Microlog AX и Microlog Consultant

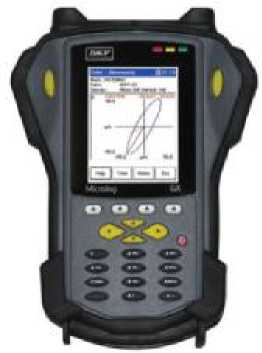

Рисунок 2 - Внешний вид приборов для измерения и анализа вибрации
Microlog GX и Microlog Advisor Pro
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с прибором.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
@ptitude Analyst 2012 |
|
Номер версии (идентификационный номер) ПО |
не ниже v7.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.007-2014.
Таблица 2
|
Наименование характеристики |
Значение |
|
Канал измерения вибрации | |
|
Диапазон входного напряжения при измерении виброускорения, виброскорости и виброперемещения, В |
±25 |
|
Максимальное значение измеряемого виброускорения, м/с2 |
1000 |
|
Максимальное значение измеряемой виброскорости, мм/с |
500 |
|
Максимальное значение измеряемого виброперемещения, мкм |
2500 |
|
Диапазон рабочих частот, Гц: Microlog GX и Microlog Advisor Pro |
от 0,16 до 40 000 |
|
Microlog AX и Microlog Consultant |
от 0,16 до 80 000 |
|
Пределы допускаемой относительной погрешности измерения виброускорения, виброскорости и виброперемещения в диапазоне рабочих частот и диапазоне рабочих температур*, % |
±2,5 |
|
Канал измерения частоты вращения | |
|
Диапазон входного напряжения, В |
±40 |
|
Диапазон измерения частоты входного напряжения, Гц |
от 0,016 до 1666,6 |
|
Пределы допускаемой относительной погрешности измерения частоты входного напряжения в диапазоне рабочих температур*, % |
±1 |
|
Напряжение питания постоянного тока, В |
12 |
|
Условия эксплуатации: Диапазон рабочих температур, °С: Microlog GX и Microlog Advisor Pro |
от минус 10 до + 50 |
|
Microlog AX и Microlog Consultant |
от минус 10 до + 60 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: Microlog GX и Microlog Advisor Pro |
186х134х52 |
|
Microlog AX и Microlog Consultant |
200x220x71 |
|
Масса, г, не более: Microlog GX и Microlog Advisor Pro |
715 |
|
Microlog AX и Microlog Consultant |
1540 |
*Данные по погрешности приведены без учета погрешности первичных преобразователей.
