Сведения о средстве измерений: 58393-14 Анализаторы хлора колориметрические

Номер по Госреестру СИ: 58393-14
58393-14 Анализаторы хлора колориметрические
(ENVIROLYZER)

Назначение средства измерений:
Анализаторы хлора колориметрические ENVIROLYZER (далее - анализаторы) предназначены для измерений содержания хлора в воде.

сертификация программного обеспечения
Внешний вид. Анализаторы хлора колориметрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы хлора колориметрические
Рисунок № 1
Внешний вид. Анализаторы хлора колориметрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы хлора колориметрические
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 149018
ID в реестре СИ - 371418
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "AppliTek NV/SA/Inc."
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_6 Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"

№2761 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Бытовое обслуживание населения" (ТК 346)

№2993 от 2024.12.16 О закреплении документов по стандартизации за ТК 346 «Услуги населению»

Наличие аналогов СИ: Анализаторы хлора колориметрические (ENVIROLYZER)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
58393-14 Анализаторы хлора колориметрические (ENVIROLYZER)
Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ )		 28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1)
ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург)

Все средства измерений ООО НВЦ "УНИТОК"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
58285-14

 Анализаторы жидкости титриметрические, AppliTek мод. EPA, UPA
Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) 		ОТ
1 год
58378-14

 Анализатор жидкости турбидиметрический, IPA
Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) 		ОТ
1 год
58391-14

 Анализаторы влажности, Moisture Analyzer
Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) 		ОТ
1 год
58393-14

 Анализаторы хлора колориметрические, ENVIROLYZER
Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) 		ОТ
1 год
58763-14

 Анализаторы кальция и магния, AppliTek мод. UPA, EZ-BRINE
Фирма "AppliTek NV/SA/Inc." (БЕЛЬГИЯ ) 		ОТ
1 год
Отчет - MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы автоматические контрольно-аналитические (УНИТОК-1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплексы автоматические контрольно-аналитические (УНИТОК-1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО*

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм цифрового идентификатора ПО

Automation

Studio 3.0

ENV 2

2

-

-

*- и более поздние версии


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в соответствующем разделе паспорта на анализаторы колориметрические ENVI-ROLYZER.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам колориметрическим ENVIROLYZER

  • 1. ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия;

  • 2. ГОСТ 27384-2002 Вода. Нормы погрешности измерений показателей состава и свойств.

  • 3. Техническая документация «AppliTek NV/SA/Inc.», Бельгия.

Поверка

Поверка

осуществляется по документу МП 58393-14 «Инструкция. Анализаторы хлора колориметрические ENVIROLYZER. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 февраля 2014 года.

Основные средства поверки:

  • - Стандарт-титр натрий серноватистокислый (натрия тиосульфата) по ТУ 6-09-2540-87, молярная концентрация 0,10 моль/дм3, отн. погр. ± 1 %, б/н, годен до 15.11.2014 г.

  • - Колбы мерные 2-100-2, 2-250-2, 2-1000-2, 2-2000-2 по ГОСТ 1770-74.

  • - Пипетки с одной отметкой 2-2-10, 2-2-5, 1-2-1 по ГОСТ 29169-91.

  • - Бюретка 1-1-2-50-0,1 по ГОСТ 29251-91

  • - Цилиндр мерный 2-25-2 по ГОСТ 1770-74.

  • - Колба коническая типа Кн 1-250-29/32ТХС по ГОСТ 25336-82.

  • - Гипохлорит натрия, марки "А." по ГОСТ 11086-76.

  • - Калий йодистый квалификации «х.ч.» по ГОСТ 4232-74.

  • - Кислота серная квалификации «х.ч.» по ГОСТ 4204-77.

  • - Крахмал растворимый квалификации «ч.д.а.» по ГОСТ 10163-76.

  • - Вода дистиллированная по ГОСТ 6709-72.


Изготовитель

«AppliTek NV/SA/Inc.», Бельгия
Industrial Zone « De Prijkels » Venecoweg 19
B-9810 Nazareth, Belgium
Tel.: +32 9 38602, fax.: +32 9 386 72 97
E-mail: team@applitek.com, www.applitek.com

Заявитель


ЗАО «ТЕКНИП РУС», г. Санкт-Петербург
Адрес: 196084 г. Санкт-Петербург, Лиговский проспект, д. 266 лит. O
Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт: www.technip.com

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

Анализаторы представляют собой автоматические приборы непрерывного действия, выполненные в едином корпусе, в котором расположены два отсека: аналитический и электронный (Рис. 1).

Внешний вид. Комплексы автоматические контрольно-аналитические (УНИТОК-1), http://oei-analitika.ru Внешний вид. Комплексы автоматические контрольно-аналитические (УНИТОК-1), http://oei-analitika.ru

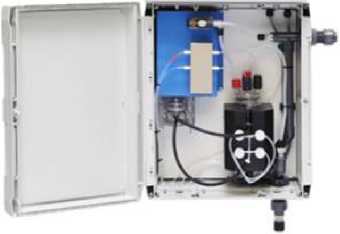

Рисунок 1. Фотография общего вида анализатора.
