Номер по Госреестру СИ: 58509-14
58509-14 Проекторы измерительные
(HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000)
Назначение средства измерений:
Проекторы измерительные серий HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000 (далее - проекторы) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем свете.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 8 | 18 | 2,25 |
| АО "ТАГМЕТ" | Юридические лица | 2 | 5 | 2,50 |
| Акционерное общество НАУЧНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС "СЕВЕРНАЯ ЗАРЯ" | Юридические лица | 2 | 4 | 2,00 |
| ООО «Везерфорд» | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| АО "ЕВРАЗ НТМК" | Юридические лица | 1 | 4 | 4,00 |
| АО "ПНТЗ" | Юридические лица | 1 | 3 | 3,00 |
| Нижневартовский филиал ООО «Везерфорд» | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "Первоуральский новотрубный завод" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "ЕВРАЗ Нижнетагильский металлургический комбинат" | Юридические лица | 1 | 2 | 2,00 |
| Открытое акционерное общество "ЗАВОД ИМ. В.А. ДЕГТЯРЕВА" | Юридические лица | 1 | 2 | 2,00 |
| АО "ЦИТО" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Федерал-Могул Пауэртрейн Восток" | Юридические лица | 1 | 1 | 1,00 |
| ЗАО НПФ "УРАН" | Юридические лица | 1 | 1 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ЗАВОД ИМ. В.А.ДЕГТЯРЕВА" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ХЕНДЭ МОТОР МАНУФАКТУРИНГ РУС" | Юридические лица | 1 | 1 | 1,00 |
| УРАН ЗАО НПФ | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "Ракетно-космический центр "Прогресс" | Юридические лица | 1 | 1 | 1,00 |
| ООО НПП "БУРИНТЕХ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО завод "Красное знамя" | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО «ТМК» Таганрогский металлургический завод | Юридические лица | 1 | 1 | 1,00 |
| ПАО "ЕВРАЗ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d6cee869-1d5a-4fcf-585c-6a848977cb8e | 58509-14 | 2025-04-10 | — | актуальная |
| f91223c3-ac65-4f15-6eaa-ed9f13ccddf5 | 58509-14 | 2020-05-07 | 2025-04-10 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 10.04.2025
Срок свидетельства - 15.07.2024
Номер записи -
ID в реестре СИ - 371552
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
VF600, HB400, VB400, HE400, HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000, мод.VF 600, HF600, HS750, Нет модификации, Проектор измерительный серии VB400
Изготовитель - Фирма "The L.S. Starrett Company Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 72
Выдано извещений - 2
Кол-во периодических поверок - 53
Кол-во средств измерений - 27
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 376 дн.
№1377 от 2014.09.24 Об утверждении типа СИ (ГР 23671-14 - 58541-14)
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58509-14 15.07.2024 |
Проекторы измерительные, HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000 Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
59383-14 13.11.2024 |
Видеосистемы измерительные, Galileo Standart Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
73087-18 |
Система видеоизмерительная, Galileo Standart MVR 300 Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 1 | 0 | 15 | 1 | 15 | 0 | 15 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 7 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 2 | 3 | 0 | 6 | 2 | 3 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
2252 | 2850 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2688 | 2850 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2520 | 2850 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2390 | 2850 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4398 | 2850 |
Проекторы измерительные имеют в своем составе встроенное программное обеспечение MetLogix M2 и (или) QC5000
|
Таблица 1 | ||||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
QC5000 |
ND 1200 QUADRA-CHEK |
V 2.19.2V |
0x69F9B1B5 |
MD5 |
|
MetLogix M2 |
m2v1.50.08setup. exe |
V1.50.08 |
19d67b4059c19becd 7d772ba21d8aa2e |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Знак утверждения типа наносят на корпус проектора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в разделе «Эксплуатация» Руководства по эксплуатации проектора соответствующей серии.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к проекторам измерительным серий HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140"9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
ГОСТ 8.016 - 81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
Техническая документация фирмы The L.S. Starrett Company LtD, Великобритания
осуществляется в соответствии с документом по поверке «Проекторы измерительные серий HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» в июне 2013 г. и включенным в комплект поставки проекторов.
Основные средства поверки:
- Эталонные штриховые меры длины (стеклянные) 2-го разряда по ГОСТ Р 8.673-2011;
-Меры угловые призматические 30°,45° типа III по ГОСТ 2875-88
Действие проектора основано на принципе сравнения изображения контуров контролируемой детали путем совмещения изображения контуров объекта с маркой экрана и последующими измерениями. При этом для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране проектора с изображением искомого элемента детали, проецируемое на экран.
Перемещения детали для измерения осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях вдоль осей координат X и Y проектора и по оси Z для фокусировки. Результаты измерений у проекторов серий HDV выводятся на экран компьютера, остальных серий проекторов на цифровой индикатор QC 5000.
Проекторы измерительные серий HE400, HB400, HD400, HDV300, HDV400, HF600, HS600, HF750, HS750, HS1000 имеют горизонтальную оптическую систему, серий VB400, VF600 - вертикальную оптическую систему.
Определение линейных и угловых параметров элементов детали, осуществляется с помощью измерительных программных функций прибора на основе измеренных координат точек на элементах детали.
В корпусе проектора установлены следующие компоненты: оптическая система, электрическая и осветительная системы, устройство для крепления объективов, проекционный стеклянный экран, устройство для отсчета углов и панель управления экраном. В корпусе также установлен измерительный стол, перемещающийся при помощи регулируемого электродвигателя, управляемого электронным джойстиком. Тонкое перемещение и поворот стола осуществляются маховичками управления. Перемещение стола регистрируется оптико-электронными датчиками. Источником света служит галогенная лампа. Оптическая система проектора позволяет получить изображение измеряемой детали на экране в проходящем свете. Источником освещения служит галогеновая лампа. Оптоволоконные световоды передают свет от лампы к поверхности деталей. Световоды являются источником «холодного света», что обеспечивает минимальное излучение тепла на измеряемую деталь.
- эI
E3 «о» | ^3 ooo .
ooo ) км ' Пася ЩИ *—»g-n
X -1141»]
Y -13541
Q О 0С1
с)

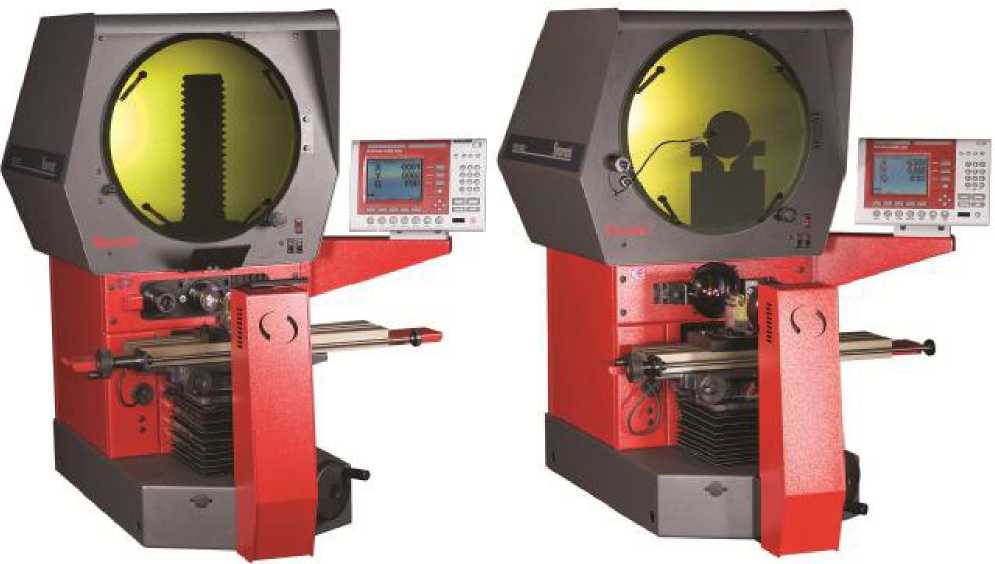

Рисунок 1 - Проекторы измерительные серий HD400 (а), HB400 (б), HE400 (c)

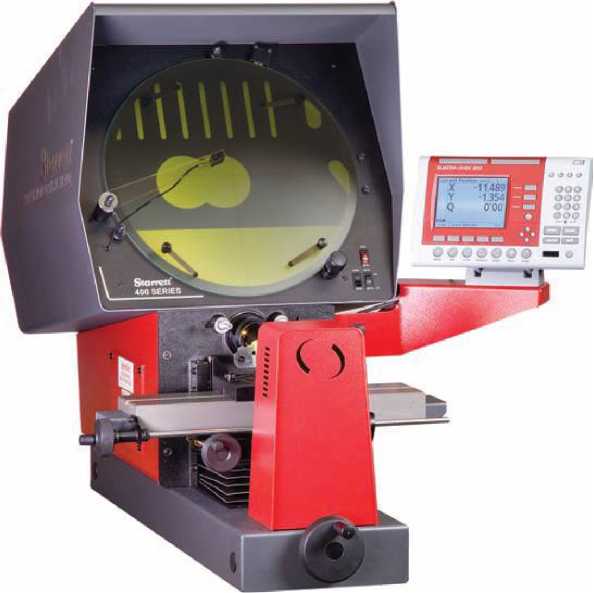

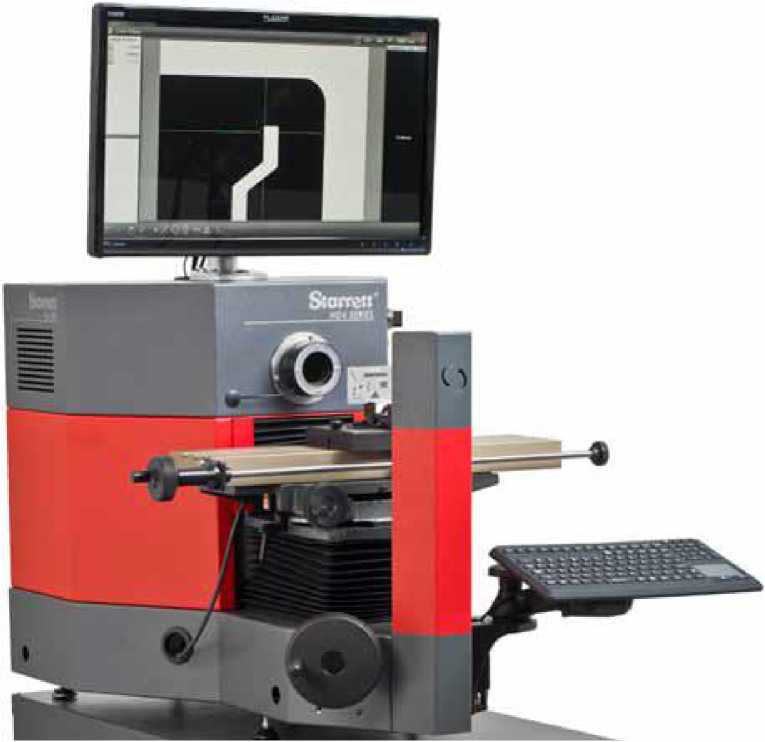

Рисунок 2 - Проектор измерительный серии HDV300/400
Рисунок 3 - Проекторы измерительные серий HF600/750

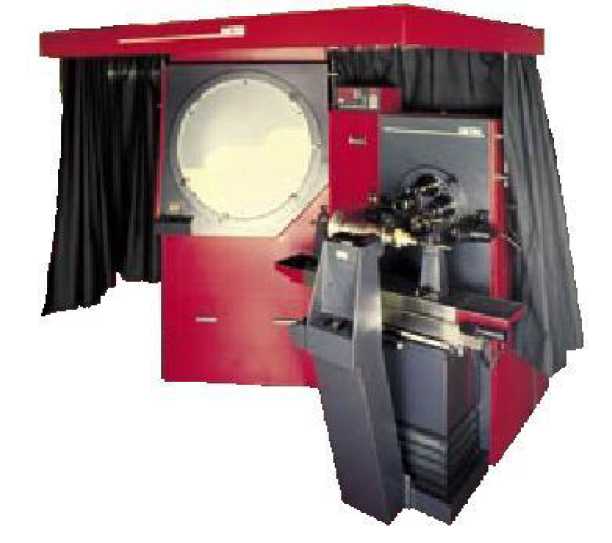

Рисунок 4 - Проекторы измерительные серий HS600/750 и HS1000

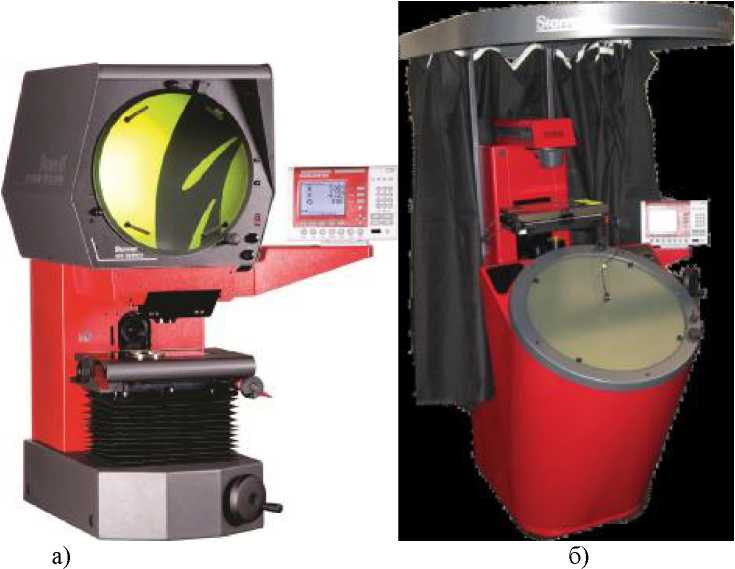

Рисунок 5 - Проекторы измерительные серий VB400 (а) и VF600 (б)
Таблица 2
|
Наименование параметра |
Модель | ||||||||||||
|
HD 400 |
HB 400 |
HE 400 |
VB400 |
VF600 |
HF600 |
HF750 |
HS600 |
HS750 |
HS1000 |
HDV300 |
HDV400 | ||
|
Диапазон измерений длины, мм:
|
от 0 до 400 от 0 до 150 |
от 0 до 300 от 0 до 150 |
от 0 до 250 от 0 до 100 |
от 0 до 200 от 0 до 100 |
от 0 до 200 от 0 до 100 |
от 0 до 300 от 0 до 200 |
от 0 до 300 от 0 до 200 |
от 0 до 300 от 0 до 200 |
от 0 до 300 от 0 до 200 |
от 0 до 300 от 0 до 200 |
от 0 до 300 от 0 до 150 |
от 0 до 400 от 0 до 150 | |
|
Диапазон измерений углов, ° |
от 0 до 360 | ||||||||||||
|
Перемещение по оси Z (ход фокусировки), мм |
53 |
54 |
101,6 |
75 |
75 |
75 |
53 |
53 | |||||
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм |
±(3 + L/33), где L - измеряемая длина, мм | ||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений углов, ' |
±2 | ||||||||||||
|
Дискретность отсчета - длины, мм -угла, ' |
0,001 2 |
0,0005 2 | |||||||||||
|
Допускаемое отклонение от взаимной перпендикулярности осей продольного и поперечного перемещений измерительного стола, не более |
15" | ||||||||||||
|
Допускаемое отклонение от прямолинейности перемещения измерительного стола в продольном и поперечном направлениях на всем диапазоне измерений, не более, мм |
0,013 | ||||||||||||
|
Диаметр экрана, мм |
400 |
400 |
400 |
400 |
600 |
600 |
750 |
600 |
750 |
1000 |
300 |
400 | |
|
Линейное увеличение, крат |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) |
10 (20, 25, 50, 100) | |
|
Допускаемая высота измеряемой детали, мм, не более |
80 ( 76, 62, 50, 41 ) |
80 (76, 62, 50, 41 ) |
80 (82, 70, 53, 43) |
80 (76, 62, 50, 41) |
138 (127, 103, 88, 44) |
138 (127, 103, 88, 44) |
151 (101,92, 60, 48) |
138 (127,103, 88,44) |
151 (101, 92, 60, 48) |
151 (101, 92, 60, 48) |
80 (76, 62, 50, 41 ) |
80 (76, 62, 50, 41) |
|
Допускаемая масса | ||||||||||||
|
измеряемой детали, кг, |
50 |
50 |
25 |
10 |
30 |
150 |
150 |
150 |
50 |
50 | ||
|
не более | ||||||||||||
|
Требование к |
Напряжение 220 ± 15 В | |||||||||||
|
электропитанию |
Частота 55 ± 5 Гц | |||||||||||
|
-галогеновая лампа |
12 В, 100 В-А | |||||||||||
|
Габаритные размеры, мм, не более | ||||||||||||
|
- Ширина |
930 |
815 |
870 |
960 |
1980 |
2440 |
2100 |
2970 |
3700 |
480 |
480 | |
|
- Длина |
1035 |
928 |
960 |
1500 |
1190 |
1240 |
2550 |
2250 |
2500 |
845 |
845 | |
|
- Высота |
1085 |
1152 |
1250 |
2070 |
2100 |
2300 |
2350 |
2350 |
2300 |
605 |
605 | |
|
Масса, кг, не более |
180 |
107 |
145 |
140 |
510 |
660 |
1050 |
1330 |
1700 |
100 |
105 | |
Диапазон рабочих температур, °С
от 15 до 25
не более 80
Относительная влажность, %
