Номер по Госреестру СИ: 58562-14
58562-14 Дефектоскопы ультразвуковые
(SONOSCREEN ST10)
Назначение средства измерений:
Дефектоскопы ультразвуковые SONOSCREEN ST10 (далее - дефектоскопы)
предназначены для измерения координат, глубины залегания и размеров дефектов при контроле сварных соединений, готовых изделий, полуфабрикатов, а также для измерения толщины изделий.

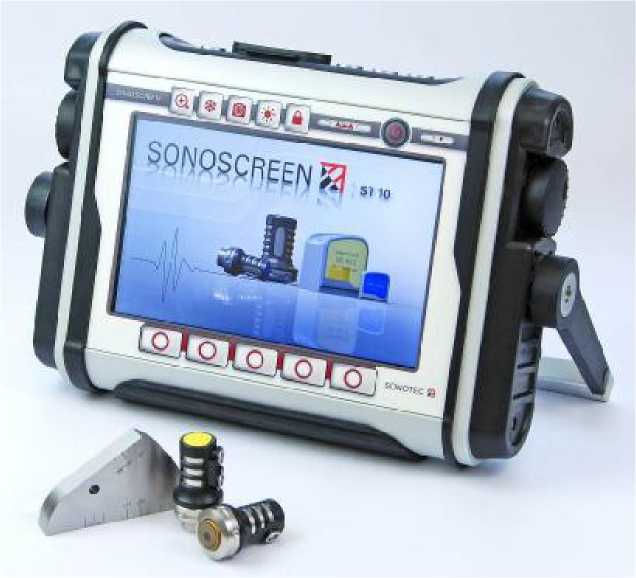

Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
Для настройки параметров измерения, а также отображения и хранения результатов контроля в дефектоскопах применяется программное обеспечение. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
SONOSCREEN ST10 |
1.2.0 и выше |
— |
— |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель дефектоскопа методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскопы ультразвуковые SONOSCREEN ST10. Руководство по эксплуатации», разделы 4 - 8.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Дефектоскопам ультразвуковым SONOSCREEN ST10
Техническая документация фирмы-изготовителя SONOTEC Ultraschallsensorik Halle GmbH, Г ермания
Поверка
Поверка осуществляется по документу МП 15.Д4-14 «Дефектоскопы ультразвуковые SONOSCREEN ST10. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в мае 2014 г.Основные средства поверки:
-
1. Генератор сигналов сложной формы AFG 3022 (синусоидальный сигнал от 1 кГц до 20 МГц,
диапазон напряжений от 10 мВ до 10 В,
погрешность ±(1 % от величины +1 мВ),
амплитудная неравномерность (до 5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ);
-
2. Осциллограф цифровой запоминающий TDS 1012В
(полоса пропускания от 0 до 100 МГц, погрешность измерений ±1 %);
-
3. Контрольные образцы № 2 и № 3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2. Контрольный образец № 2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец № 3: радиус цилиндрической поверхности 55 мм.
-
4. Комплект образцовых ультразвуковых мер толщины КМТ176М-1, где диапазон толщин от 0,4 до 300 мм, предел допускаемой абсолютной погрешности измерений ±0,01 мм
Лист № 4 Всего листов 4
Изготовитель
SONOTEC Ultraschallsensorik Halle GmbH, ГерманияАдрес: Nauendorfer Str. 2 06112 Halle (Saale) Germany
Телефон: +49 (0)345 / 133 17-0; факс +49 (0)345 / 133 17-99
E-mail: sonotec@sonotec.de, http://www.sonotec.de
Заявитель
Закрытое акционерное общество «ТЕККНОУ» (ЗАО «ТЕККНОУ»)Адрес: 199155, г. Санкт-Петербург, ВО , Уральская ул. д. 17, кор.3 , литер Е, пом.1-Н Телефон: 8 (812) 324-5627, 8 (812) 324-5628, 8 (812) 380-0694; факс: 8 (812) 324-5629 E-mail: info@tek-know.ru; http://www.tek-know.ru/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ") Адрес: 119361, г. Москва, ул. Озерная, 46Тел. 437-33-56; факс 437-31-47
E-mail: vniiofi@vniiofi.ru, http://www.vniiofi.ru
Принцип действия дефектоскопов основан на способности ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и граней изделий. Принятый сигнал усиливается, после чего преобразуется в цифровую форму, обрабатывается микропроцессором и в графическом и цифровом виде отображается на индикаторе.
Дефектоскопы сохраняют работоспособность при контроле материалов и изделий со скоростями распространения ультразвуковых колебаний в диапазоне от 500 до 10000 м/с, при этом допустимое значение затухания ультразвуковых колебаний в материалах определяется глубиной залегания, размерами и ориентацией дефектов, типом применяемых преобразователей и конкретной методикой контроля.
Конструктивно дефектоскопы выполнены в виде электронного блока с дисплеем и клавиатурой. К электронному блоку посредством кабеля подсоединяется ультразвуковой преобразователь.

Рис. 1 Общий вид
Электронный блок дефектоскопа выполнен в жестком алюминиевом корпусе, который предохраняет внутренние элементы дефектоскопа от внешних воздействий, таких как удары, механические повреждения и т.д. Степень защиты электронного блока от внешних воздействий IP 66 по ГОСТ 14254-96.
На передней панели корпуса электронного блока дефектоскопа расположены цветной дисплей, функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На верхней панели корпуса расположены разъем для подключения зарядного устройства, два разъема для подключения совмещенных и раздельно-совмещённых
преобразователей, герметичный отсек с двумя USB-портами. Настройка параметров дефектоскопа производится с помощью боковых вращающихся ручек и функциональных
кнопок.
Дефектоскопы могут применяться для контроля объектов транспорта, авиации, судостроения, энергетики, газового хозяйства, химических и нефтеперерабатывающих комплексов, и других промышленных объектов.
В комплект поставки дефектоскопа ультразвукового SONOSCREEN ST10 входят:
Таблица 3
Наименование |
Количество |
Электронный блок дефектоскопа |
1 шт. |
ПЭП фирмы «SONOTEC», Германия |
от 1 шт.* |
Кабели для подключения пьезоэлектрических преобразователей |
от 1 шт.** |
USB флэш-накопитель |
1 шт. |
Блок питания с зарядным устройством |
1 шт. |
Аккумуляторная батарея |
1 шт. |
Контактная жидкость в емкости 100 мл |
1 шт. |
Транспортировочный чемодан |
1 шт. |
Дефектоскопы ультразвуковые SONOSCREEN ST10. Руководство по эксплуатации |
1 экз. |
Дефектоскопы ультразвуковые SONOSCREEN ST10. Методика поверки |
1 экз. |
* - количество и тип ПЭП определяются требованиями заказа; ** - количество и тип кабелей определяются требованиями заказа.
Наименование параметра |
Значение параметра |
1 |
2 |
Диапазон рабочих частот, МГц |
От 0,5 до 20,0 |
Амплитуда импульса возбуждения на нагрузке 50 Ом (для импульса отрицательной полярности), В:
|
40 ± 10%; 300± 10% 50 ± 10%; 360± 10% |
Пределы допускаемой относительной погрешности измерения амплитуды сигнала, % |
±2,0 |
Диапазон установки скорости распространения УЗК, м/с |
От 500 до 10000 |
Дискретность установки скорости распространения УЗК, м/с |
1 |
Диапазон измерения толщины изделия, глубины и координат залегания дефектов, мм |
От 2 до 6900 |
Диапазон показаний толщины изделия, глубины и координат залегания дефектов, мм |
От 0 до 20000 |
Пределы допускаемой относительной погрешности измерения толщины изделия, глубины и координат залегания дефектов, % |
±2 |
Диапазон регулировки усиления приемного тракта, дБ |
От 0 до 110,0 |
Дискретность установки усиления приемного тракта, дБ |
0,5; 1,0; 2,0; 6,0; 12,0 |
Отклонение установки усиления приемного тракта, дБ |
±1,0 |
Напряжение питания, В:
|
От 100 до 240 3,2 3,7 |
Г абаритные размеры электронного блока, длина х ширина х высота, мм, не более |
310х77х206 |
Масса электронного блока, кг, не более |
3,2 |
Условия эксплуатации: о
|
От минус 20 до плюс 60 IP66 |
