Сведения о средстве измерений: 58655-14 GNSS-приемники спутниковые геодезические многочастотные

Номер по Госреестру СИ: 58655-14
58655-14 GNSS-приемники спутниковые геодезические многочастотные
(PP6, FLEX6)

Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные PP6, FLEX6 (далее -приёмники) предназначены для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

сертификация программного обеспечения

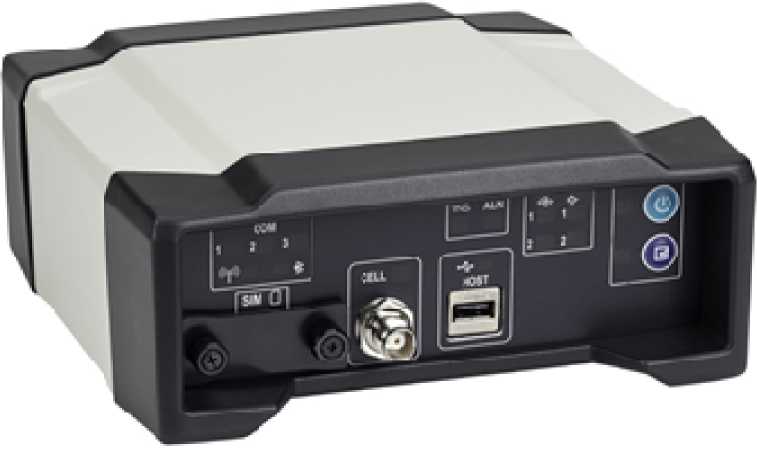

Внешний вид. GNSS-приемники спутниковые геодезические многочастотные, http://oei-analitika.ru рисунок № 1
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1

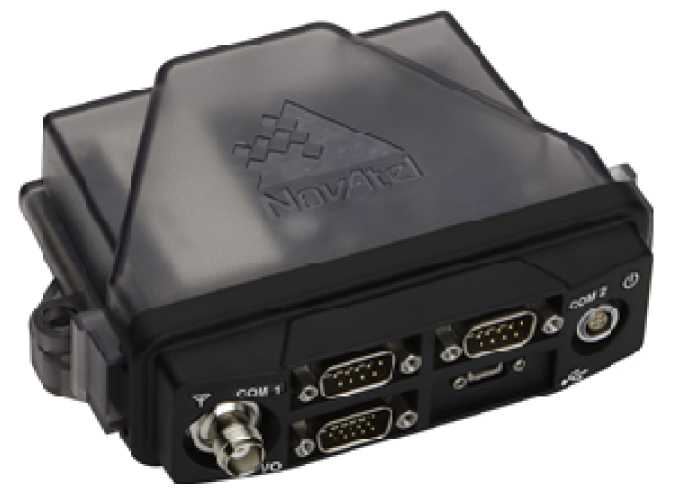

Внешний вид. GNSS-приемники спутниковые геодезические многочастотные, http://oei-analitika.ru рисунок № 2
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 29.09.2019
Номер записи - 149325
ID в реестре СИ - 371725
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Без модификации, PP6, GNSS-приемник спутниковый геодезический многочастотный FLEX6, GNSS-приемник спутниковый геодезический многочасто, FLEX6 FLEX6 в комплекте с антенной GPS-702-GGL № NCL12190018, FLEX6,

Производитель

Изготовитель - Фирма "NovAtel Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 13
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: GNSS-приемники спутниковые геодезические многочастотные (PP6, FLEX6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "NovAtel Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42669-09
01.01.2015
GNSS-приемники спутниковые геодезические многочастотные, DL-V3
Фирма "NovAtel Inc." (КАНАДА )
ОТ
1 год
42670-09
01.01.2015
GNSS-приемники спутниковые геодезические многочастотные, OEMV-1, OEMV-2, OEMV-3
Фирма "NovAtel Inc." (КАНАДА )
ОТ
1 год
44856-10
01.08.2015
GNSS-приемники спутниковые геодезические многочастотные, ProPak-V3
Фирма "NovAtel Inc." (КАНАДА )
ОТ
1 год
44857-10
01.08.2015
GNSS-приемники спутниковые геодезические многочастотные, FlexPak-V2
Фирма "NovAtel Inc." (КАНАДА )
ОТ
1 год
44858-10
01.08.2015
GNSS-приемники спутниковые геодезические одночастотные, Smart-V1G
Фирма "NovAtel Inc." (КАНАДА )
ОТ
1 год
50278-12

Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем, DL-V3-K1
Фирма "NovAtel Inc." (КАНАДА )
ОТ
2 года
58655-14
29.09.2019
GNSS-приемники спутниковые геодезические многочастотные, PP6, FLEX6
Фирма "NovAtel Inc." (КАНАДА )
ОТ
1 год
58656-14
29.09.2019
GNSS-приемники спутниковые геодезические многочастотные, OEMSTAR, OEM615, OEM628, OEM638
Фирма "NovAtel Inc." (КАНАДА )
ОТ
1 год
75949-19
22.08.2024
Аппаратура геодезическая спутниковая, NovAtel мод. PW7700, PW7200
Фирма "NovAtel Inc." (КАНАДА )
ОТ
МП
1 год
77053-19
24.12.2024
Аппаратура геодезическая спутниковая, NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720
Фирма "NovAtel Inc." (КАНАДА )
ОТ
МП
1 год

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет GNSS-приемники спутниковые геодезические многочастотные (PP6, FLEX6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)
РСТ
  • PP6
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 2 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • FLEX6 FLEX6 в комплекте с антенной GPS-702-GGL № NCL12190018
  • FLEX6
  • PP6
  • 4 0 4 0 0 0 0
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • FLEX6
  • PP6
  • 7 1 0 7 0 6 0 6
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • GNSS-приемник спутниковый геодезический многочасто
  • GNSS-приемник спутниковый геодезический многочастотный FLEX6
  • 4 0 0 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • FLEX6
  • 2 0 0 0 0 0 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • FLEX6
  • 2 0 2 0 2 0 2
    ООО «ГСИ-СЕРВИС»
    (RA.RU.313415)
  • PP6
  • 2 0 2 0 0 0 0
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Без модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки GNSS-приемники спутниковые геодезические многочастотные (PP6, FLEX6)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Красноярский ЦСМ
    Красноярский край
    16726 15064
    ФБУ ЦСМ Татарстан
    Республика Татарстан
    13401 15064

    Программное обеспечение

    При работе с GNSS-приемниками спутниковыми геодезическими многочастотными PP6, FLEX6 применяется следующее программное обеспечение (далее - ПО):

    • - встроенное ПО для PP6 - «OMP060400RN0000.shex»;

    • - встроенное ПО для FLEX6 - «OEM060400RN0000.shex»;

    • - ПО «WayPoint GrafNav/GrafNet», устанавливаемое на персональный компьютер.

    С помощью указанного программного обеспечения обеспечивается настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

    Идентификационные данные программного обеспечения:

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии программного обеспечения, не ниже

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    «OMP060400RN0

    000.shex»

    OMP060400RN0000.shex

    6.400

    8fbe90229bb41

    6315b9f2dcd38

    51c89b

    MD5

    «OEM060400RN0

    000.shex»

    OEM060400RN0000.shex

    6.400

    d0d0898aa8c7a

    788552f22c4a5 134c45

    MD5

    «WayPoint

    GrafNav/GrafNet»

    WayPoint GrafNav - 8.50

    8.50

    a33b5b9d229bd

    24c6967e44c06 e96503

    MD5

    Лист № 3 Всего листов 5 Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус GNSS-приемников спутниковых геодезических многочастотных PP6, FLEX6.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документах «GNSS-приемники спутниковые геодезические многочастотные PP6. Руководство по эксплуатации» и «GNSS-приемники спутниковые геодезические многочастотные FLEX6. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным PP6, FLEX6
    • 1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

    • 2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».

    • 3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

    • 4. Техническая документация «NovAtel Inc.», Канада.

    Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
    • - осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2).

    Поверка

    Поверка

    осуществляется в соответствии с ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

    Перечень основного оборудования, необходимого для поверки:

    • - эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.


    Изготовитель

    «NovAtel Inc.», Канада
    1120 68th Avenue N.E., Calgary, Alberta, Canada, T2E 8S5
    Тел.: +1 (403) 295-45-00; Факс: +1 (403) 295-45-01
    E-mail: sales@novatel.ca
    Лист № 5 Всего листов 5

    Заявитель


    ООО «ГНСС плюс»
    РФ, 123154 г.Москва, бульвар Генерала Карбышева, дом 5, корп.2, помещение II Тел./Факс: +7 (495) 269 16 99
    E-mail: info@GNSSplus.ru

    Испытательный центр

    ГЦИ СИ ООО «Автопрогресс-М»
    125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
    Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
    E-mail: info@autoprogress-m.ru

    GNSS-приемники спутниковые геодезические многочастотные PP6, FLEX6  -

    геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

    Конструктивно приёмники представляют собой пластиковый корпус, вмещающий приёмник, управление которым осуществляется с помощью персонального компьютера. Принимаемая со спутников информация записывается во внутреннюю память приёмников. Приёмники работают от внешних источников питания.

    На передней панели приёмников расположены кнопка питания и кнопка записи данных, а также светодиодные индикаторы статуса спутников, связи с внешними устройствами, записи/скачивания данных.

    Приёмники PP6 оснащены портами для связи с внешними устройствами, для подключения внешнего источника питания, для подключения антенн, а также разъёмом для SIM-карты.

    Внешний вид. GNSS-приемники спутниковые геодезические многочастотные (PP6, FLEX6), http://oei-analitika.ru

    Внешний вид GNSS-приемников спутниковых геодезических многочастотных PP6

    На передней панели приёмников FLEX6, расположены индикаторы питания, состояния связи со спутниками, связи с внешними устройствами.

    GNSS-приемники спутниковые геодезические многочастотные FLEX6 оснащены портами для связи с внешними устройствами, для подключения внешнего источника питания, для подключения антенны.

    Внешний вид. GNSS-приемники спутниковые геодезические многочастотные (PP6, FLEX6), http://oei-analitika.ru

    Внешний вид GNSS-приемников спутниковых геодезических многочастотных FLEX6

    Пломбирование GNSS-приемников спутниковых геодезических многочастотных PP6, FLEX6 не производится, все внутренние крепежные винты залиты пломбирующим лаком.


    Для PP6

    Наименование

    Количество, ед.

    Приемник

    1

    Кабель-адаптер питания с разъемом «ответная часть прикуривателя»

    1

    Кабель последовательного интерфейса типа «нуль-модем»

    1

    Кабель-удлинитель с разъемами DB9

    1

    Интерфейсный кабель для подключения внешних устройств

    1

    Устройство для крепления

    1

    Руководство по эксплуатации

    1

    Для FLEX 6

    Наименование

    Количество, ед.

    Приемник

    1

    Кабель-адаптер питания

    1

    Кабель последовательного интерфейса типа «нуль-модем»

    1

    Кабель интерфейсный с разъемами USB

    1

    Интерфейсный кабель для подключения внешних устройств

    1

    Руководство по эксплуатации

    1


    Наименование характеристики

    Значение характеристики

    Модель

    PP6

    FLEX6

    Количество каналов

    240

    120

    Принимаемые сигналы

    GPS: L1/

    ГЛОНАСС:

    Galileo:E1, E

    BeiDo

    SB

    L-

    Q

    L2/L2C/L5

    L1/L2/L2C/A 5a,E5b,AltBOC

    :B1, B2

    AS

    and

    ZSS

    Тип антенны

    внешняя,

    модели NovAtel GPS-702GG

    Пределы допускаемой абсолютной погрешности измерений координат в плане на неподвижном основании, м

    5

    Допускаемая СКП измерений в режиме «Статика», «Быстрая статика» мм:

    • - в плане

    • - по высоте

    (5 + 1 • 10-6 • D)

    (10 + 1 • 10-6 • D)

    где D - измеряемое расстояние в мм

    Допускаемая средняя квадратическая погрешность измерений в режиме «Кинематика», мм:

    • - в плане

    • - по высоте

    (10 + 1 • 10-6 • D)

    (20 + 1 • 10-6 • D)

    где D - измеряемое расстояние в мм

    Источник электропитания:

    • - напряжение, В

    • - потребляемая мощность, Вт

    9 - 36

    3,5

    6 - 36

    1,8

    Диапазон рабочих температур для приемника, °С

    от минус 40 до плюс 75

    Габаритные размеры приемника (Д*Ш*В), мм, не более

    190 x 185 x 75

    147 x 123 x 45

    Масса приёмника, кг, не более

    1,94

    0,337
