Приборы относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения.

Амперметры и вольтметры являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют действующему значению тока или напряжения.

Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.

Амперметры могут включаться в цепь непосредственно (ток до 5 А) и через трансформаторы тока с вторичными токами 1 А и 5 А. Вольтметры могут включаться в цепь непосредственно (напряжение до 150 В) и через трансформаторы напряжения с вторичными напряжениями 100 В и 110 В.

Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, что обозначено в модификациях буквой «К». Шкалы приборов являются сменными и имеют различный диапазон измерений. Приборы щитового крепления.

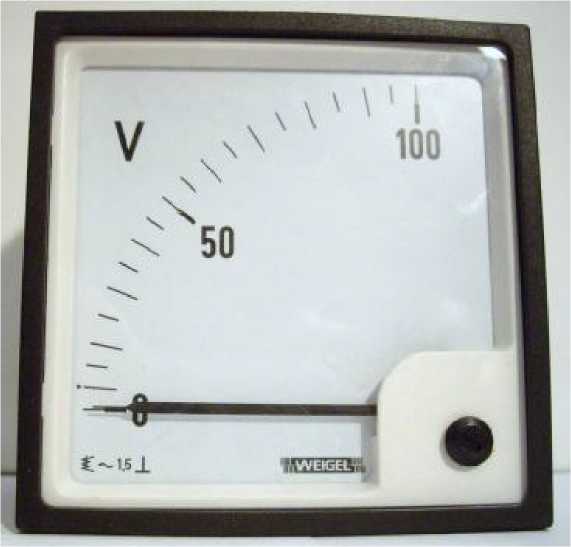

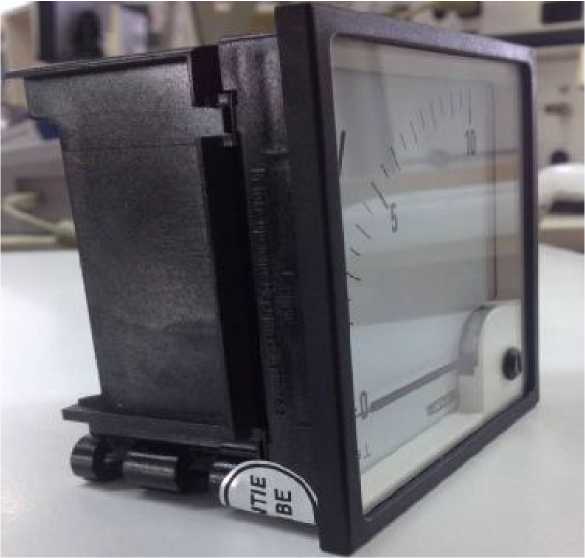

Фотографии амперметров и вольтметров представлены на рисунках 1 и 2, на рисунке 3 -место пломбировки наклейкой.

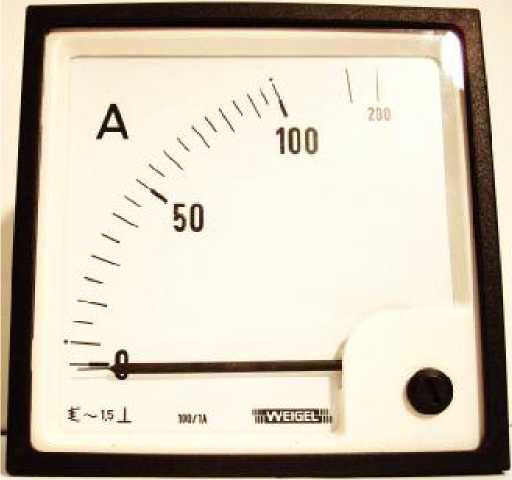

Амперметр аналоговый EQ Рис.1

В комплект поставки входят:

• -  амперметр или вольтметр аналоговый EQ,

• -  инструкция по эксплуатации,

• -  упаковочная коробка.

Обозначение модификаций и основные технические характеристики амперметров и вольтметров приведены в таблицах 1 и 2.

Таблица 1

Таблица 2

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением

температуры окружающего воздуха на каждые 10 °C в пределах рабочих условий, % ±0,75 Температура окружающего воздуха при нормальных условиях применения, °C..................23±2

Диапазон рабочих температур, °C ............................................................... от минус 10 до плюс 55

Диапазон температур транспортирования и хранения, °C.................от минус 25 до плюс 65

Относительная влажность воздуха, %........................................................................................ до 75

Степень защиты по ГОСТ 14254-96:

• - для корпуса.................................................................................IP50, IP52 или IP 54

• - для клемм.......................................................................................IP20.
