58748-14 Анализаторы жидкости
(Cristal SERES)
Назначение средства измерений:
Анализаторы жидкости Cristal SERES (далее - анализаторы) предназначены для измерения массовой концентрации ионов и других показателей, приведенных в таблице 2, питьевой, природной (поверхностной), очищенной и предварительно подготовленной промышленной и сточной воды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Cristal SERES
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "МОСВОДОКАНАЛ" | Юридические лица | 22 | 93 | 4,23 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9229b6fd-9241-155d-5750-31137896cd73 | 58748-14 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Дата публикации - 07.05.2020
Срок свидетельства - 20.10.2019
Номер записи - 149438
ID в реестре СИ - 371838
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
CRISTAL SERES, SERES Cristal, Cristal
Изготовитель - Фирма "SERES Environnement SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 110
Выдано извещений - 0
Кол-во периодических поверок - 93
Кол-во средств измерений - 22
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№1635 от 2014.10.19 Об утверждении типов средств измерений (ГР 21210-14 - 58794-14)
№1480 от 2020.09.03 О внесении изменений в описание типа СИ Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ
№156 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Слаботочные системы" (ТК 096)
№2437 от 2023.11.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58748-14 20.10.2019 |
Анализаторы жидкости, Cristal SERES Фирма "SERES Environnement SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
60990-15 30.06.2021 |
Анализаторы мутности, Turbilight II Фирма "SERES Environnement SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75051-19 24.05.2024 |
Анализаторы жидкости многопараметрические, MP 2000е Фирма "SERES Environnement SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
74996-19 08.05.2024 |
Анализаторы мутности, Seres Turbilight II Фирма "SERES Environnement SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МОСВОДОКАНАЛ" (1614) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 93 | 12 | 0 | 93 | 0 | 93 | 0 | 93 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
3214 | 3214 |
Анализаторы имеют встроенное программное обеспечение Supervision Cristal, разработанное фирмой-изготовителем специально для решения задач измерения параметров воды.
Программное обеспечение осуществляет функции:
выбор метода анализа,
расчет содержания определяемого иона (параметра), отображение результатов измерений на графическом ЖКИ дисплее анализатора, передачу результатов измерений по интерфейсу связи с ПК,
контроль целостности программных кодов ПО, настроечных и калибровочных констант,
контроль общих неисправностей (связь, конфигурация),
контроль архивации измерений,
контроль внешней связи (RS232, RS485, Ethernet, USB),
контроль журналов изменений,
2 уровня доступа (доступ пользователя , доступ пользователя с разрешением).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения* |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Supervision Cristal |
2.3 |
m184g11028g03g5f5e2k k7ju795dlv908 |
MD5 |
|
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |||
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы жидкости Cristal SERES. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости Cristal SERES
1 ГОСТ 27987-88 «ГСП. Анализаторы жидкости потенциометрические. Общие технические условия».
2 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
3 Техническая документация фирмы-изготовителя.
осуществляется по документу МП-242-1761-2014 «Анализаторы жидкости Cristal SERES. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 23 июня 2014 г.
Основные средства поверки:
- стандартные образцы состава водных растворов ГСО 7452-98 (аммоний), ГСО 7453-98 (алюминий), ГСО 7443-2000 (марганец), ГСО 7450-98 (железо III), ГСО 77912000 (фосфаты), ГСО 7862-2000 (нитриты), ГСО 7456-98 (хлориды), ГСО 7789-2000 (фториды), ГСО 7441-98 (хром YI), ГСО 7444-98 (медь), ГСО 7442-98 (никель), ГСО 7447-98 (свинец II), ГСО 8212-2002 (кремний), ГСО 7457-98 (сульфат), ГСО 7446-98 (цинк), ГСО 7373-97 (общая жесткость), ГСО 9285-2009 (щелочность), ГСО 9375-2009 (роданид, для CN1-), ГСО 7188-95 (фториды), ГСО 9728-2010 (сульфиды);
- стандартные образцы состава растворов ГСО 7353-97 (фенол в метаноле);
- стандартный образец цветности водных растворов (хром-кобальтовая шкала) ГСО 7853-2000.
- анализатор P15 plus-M/O3 фирмы “USF Wallace & Tiernan” (№ 36209-07 в Госрее-стре СИ РФ), для измерений массовой концентрации остаточного свободного или общего хлора; пределы допускаемой погрешности ± 10 %.
Принципы действия анализаторов:
для определения ионов -
- фотометрический,
- потенциометрический с использованием ионоселективных электродов, для определения цветности воды
- оптический (поглощение).
Фотометрический принцип действия заключается в отборе определенного количества пробы, смешении пробы с реагентом для получения цветной реакции и последующего измерения оптической плотности полученного окрашенного раствора на соответствующей длине волны. Массовая концентрация ионов вычисляется по градуировочной зависимости с помощью встроенного микропроцессора.
Потенциометрический метод основан на измерении разности потенциала между ионоселективным электродом и электродом сравнения. Массовая концентрация рассчитывается по уравнению Нернста с использованием измеренного потенциала и углового коэффициента, предварительно определенному по стандартным растворам, с помощью встроенного микропроцессора.
Анализаторы представляют собой стационарные промышленные приборы, состоящие из измерительной ячейки, насосов для подачи пробы и реагентов, электроклапанов для заполнения или промывки ячейки (в автоматическом или ручном режиме), электронновычислительного блока.
Прибор имеет возможность анализа от 1 до 6 потоков, автоматическую подачу пробы в измерительную камеру, возможность внутреннего и внешнего разбавления пробы, автоматическую калибровку, фильтрование пробы.
Анализируемая проба при наличии видимых частиц должна быть отфильтрована, должны отсутствовать пузырьки воздуха и мутность, вода должна быть чистой и прозрачной.
Анализатор оснащен 4-х строчным буквенно-цифровым дисплеем, на который выводится информация от каждого анализируемого потока, и клавиатурой, с помощью которой осуществляется управление работой прибора.
На каждый определяемый ион или параметр поставляется свой измерительный блок с измерительной камерой с постоянным объемом пробы для анализа.
Анализатор имеет следующие выходные сигналы: 4 - 20 мА (на каждый поток), сухие контакты для индикации нарушений в работе и нарушения подачи воды.
Анализатор размещен в шкафу для размещения на стене или столе, имеющем дверцу для защиты электроники с дисплеем (ПК панель) и прозрачную дверцу для защиты измерительной ячейки и гидравлической части.
Измерительная ячейка анализатора термостатирована.
Внешний вид анализатора приведен на рис.1.

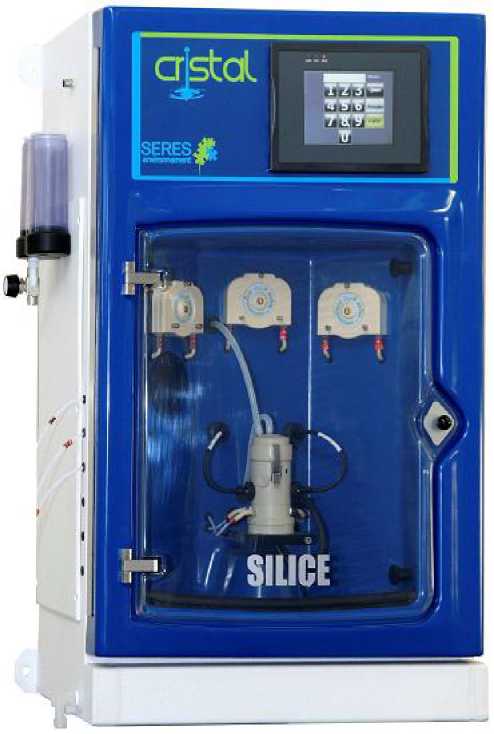

Рис.1. Общий вид анализатора Cristal SERES.

Анализатор*;
Руководство по эксплуатации (с дополнением);
Методика поверки. МП-242-1761-2014.
Примечание: *Измерительная ячейка на соответствующий ион (или параметр) поставляется в соответствии с заказом.
1 Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2. Таблица 2
|
Определяемый ион (параметр) (ПДК или ОДУ) |
Диапазон показаний, мг/дм3 |
Диапазон измерений, мг/дм3 |
Пределы допускаемой основной погрешности, % |
Примечание | |
|
приведенная |
относительная | ||||
|
1. Фотометрические датчики Cristal колориметрия | |||||
|
Аммоний (NH4+) (0,5 мг/дм3)* |
0 - 3,0 |
0,05 - 3,0 |
- |
± 20 |
С разбавлением пробы |
|
Алюминий (Al3+) |
0 - 0,2 |
0,040 - 0,20 |
- |
± 20 |
С разбавлением |
|
(0,04 мг/дм3)* |
0 - 1,0 |
0,2 - 1,0 |
- |
± 20 |
пробы |
|
Хром (Сг6+) (0,02 мг/дм3)* |
0 - 1,0 |
0,080 - 0,20 св.0,20 - 1,0 |
± 20 |
± 20 |
- |
|
Хлор остаточный свободный (0,3 - 0,5 мг/дм3)** |
0 - 2,0 |
0,15 - 0,40 св. 0,40 - 2,0 |
± 20 |
± 20 |
- |
|
Общий хлор |
0 - 2,0 |
0,15 - 0,40 св. 0,40 - 2,0 |
± 20 |
± 20 |
- |
|
Медь (Си ) (0,005 мг/дм )* |
0 - 0,2 |
0,080 - 0,20 |
± 20 |
- |
С разбавлением |
|
0 - 1,0 |
0,10 - 0,30 св. 0,30 - 1,0 |
± 20 |
± 20 |
пробы | |
|
0 - 0,2 |
0,080 - 0,200 |
± 20 |
- | ||
|
Железо (Fe3) (0,1 мг/дм3)* |
0 - 3,0 |
0,10 - 0,30 св.0,30 - 3,0 |
± 20 |
± 20 | |
|
0 - 5,0 |
0,20 - 0,50 св. 0,50 - 5,0 |
± 20 |
± 20 | ||
|
Никель (0,01 мг/дм3)* |
0 - 10 |
0,40 - 1,0 св.1,0 - 10 |
± 20 |
± 20 |
- |
|
Нитриты (0,08 мг/дм3)* |
0 - 1,0 |
0,080 - 0,20 св.0,20-1,0 |
± 20 |
± 20 |
- |
|
Фенолы (0,001 мг/дм3)* |
0 - 10 |
0,40 - 1,0 св. 1,0 - 10 |
± 20 |
± 20 |
С разбавлением пробы |
|
Фосфаты (PO3-4) (0,2 мг/дм3)* |
0 - 1,0 |
0,080 - 0,20 св. 0,20 - 1,0 |
± 20 |
± 20 |
С разбавлением пробы |
|
Свинец |
0 - 0,05 |
0,020 - 0,050 |
± 20 |
- | |
|
0,20 - 0,50 | |||||
|
(0,01 мг/дм3)* |
0 - 5,0 |
± 20 |
- |
- | |
|
св. 0,50 - 5,0 |
- |
± 20 | |||
|
0 - 0,050 |
0,020 - 0,050 |
± 20 |
- | ||
|
0 - 0,250 |
0,10 - 0,250 |
± 20 |
- | ||
|
Общий кремний (по кремнию) |
0 - 5 |
0 20 - 0 50 |
± 20 |
- | |
|
св. 0,50-5,0 |
± 20 | ||||
|
0,40 - 2,0 |
± 20 | ||||
|
(l0 мг/дм3)** |
0 - 20 |
- | |||
|
св. 2,0 - 20 |
- |
± 20 | |||
|
0 - 40 |
1,5 - 4,0 |
± 20 |
- | ||
|
св. 4,0 - 40 |
- |
± 20 | |||
|
Сульфаты | |||||
|
(100 или 3500 при 12 - 18 % мг/дм3)* |
0 - 50 |
2,0 - 5,0 св. 5,0 - 50 |
± 20 |
± 20 |
С разбавлением пробы |
|
(500 мг/дм3)** | |||||
|
Цинк |
0 - 2,0 |
0,080 - 0,20 |
± 20 |
- | |
|
(0,01 или 0,05 |
св. 0,20-2,0 |
- |
± 20 |
С разбавлением | |
|
мг/дм3)* (5 мг/дм3)** |
0 - 5,0 |
0,20 - 0,50 св. 0,50 - 5,0 |
± 20 |
± 20 |
пробы |
|
Общая жесткость | |||||
|
оЖ*** |
0 - 0,25 оЖ |
0,1 - 0,25 |
± 20 |
- | |
|
(°f)*** |
(0 - 0,05) |
(0,020 - 0,050) |
± 20 |
- | |
|
Щелочность |
0 - 500 |
15 - 50 |
± 15 |
- | |
|
Mg/л; СаСО3 |
св. 50 - 500 |
- |
± 15 | ||
|
Марганец |
0 - 0,2 |
0,080 - 0,20 |
± 20 |
- |
С разбавлением пробы |
|
(0,01 или 0,05 мг/дм3)* |
0 - 2,0 |
0,080 - 0,20 св. 0,20 - 2,0 |
± 20 |
± 20 | |
|
2 Потенциометрические датчики (с ионоселективными электродами) Cristal электроды | |||||
|
Aммоний |
3,0 - 10,0 |
± 15 | |||
|
0 - 100 |
± 15 |
- | |||
|
св. 10,0 - 100 |
- | ||||
|
Хлорид (СГ1) |
0 - 100 |
3,00 - 10,0 |
± 15 |
- | |
|
(300 мг/дм3)* |
св. 10,0 - 100 |
- |
± 15 | ||
|
Цианиды |
0 - 0,5 |
0,20 - 0,50 |
± 20 |
- |
С разбавлением |
|
3,0 - 10,0 | |||||
|
(0,05 мг/дм3)* |
0 - 100 |
± 15 |
- |
пробы | |
|
св. 10,0 - 100 |
- |
± 15 | |||
|
Фториды |
0 - 0,5 |
0,20 - 0,50 |
± 20 | ||
|
(0,05 мг/дм3 к фо- |
С разбавлением | ||||
|
новому суммарно не более 0,75 | |||||
|
0 - 100 |
3,0 - 10,0 |
± 15 |
- |
пробы | |
|
мг/дм3)* |
св.10,0 - 100 |
- |
± 15 | ||
|
Сульфиды (0,005 мг/дм3 в пе- |
0 - 10 |
0,40 - 1,0 |
± 20 |
- | |
|
ресчете на сульфид-ион)* |
св. 1,0 - 10 |
± 20 | |||
|
3 Оптический датчик Cristal: цветность | |||||
|
Цветность, градусы цветности (20 градусов цветности)**** |
0 - 50,0 |
1,0 - 10 св. 10 - 50 |
± 30 ± 20 |
- | |
|
0 - 100 |
1,0 - 10 св. 10 - 50 св. 50 - 100 |
± 30 ± 20 ± 10 | |||
|
0 - 200 |
1,0 - 10 св. 10 - 50 св. 50 - 200 |
± 30 ± 20 ± 10 | |||
|
Примечания:
| |||||
2 Пределы допускаемых СКО, стабильности, дополнительных погрешностей, габаритные размеры, масса приведены в таблице 3.
Таблица 3
|
Наименование характеристики или параметра |
Нормированные значения |
|
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности |
6 % отн. |
|
Предел допускаемого изменения показаний за 8 ч непрерывной работы , в долях от основной погрешности |
0,2 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС в долях от пределов допускаемой основной погрешности |
± 0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры воды на входе анализатора в долях от основной погрешности (наличие термостатированной ячейки) |
± 0,2 |
|
Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов (приведенных в табл. 4), в долях от пределов допускаемой основной погрешности |
0,4 |
|
Диапазон времени измерительного цикла, мин, потенциометрические датчики фотометрические датчики |
6 - 7 4 - 20 |
|
Габаритные размеры (шкаф), мм, не более: Длина Ширина Высота |
610 400 825 |
|
Масса (вместе со шкафом), кг, не более |
20 |
|
Потребляемая мощность, В •А, не более |
300 |
|
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
230 ± 23 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, не менее: |
24000 |
|
Средний срок службы, лет, не менее |
10 |
|
Число анализируемых потоков воды |
1 - 6 |
|
Условия эксплуатации: | |
|
-диапазон температур окружающего воздуха, С |
5 - 40 |
|
-диапазон относительной влажности окружающего воздуха, % при температуре 25 оС |
30 - 80 |
|
-диапазон атмосферного давления, кПа |
84 - 106,7 |
|
Параметры анализируемой воды*: Диапазон температур, оС |
5 - 40 |
|
Отсутствие видимых частиц, пузырьков воздуха, мутности Содержание неизмеряемых компонентов, не более |
Приведено в табл.4 |
3 Перечень и содержание неизмеряемых компонентов приведены в таблице 4. Таблица 4
|
Определяемый ион (параметр) |
Неизмеряемые компоненты (параметры) |
Содержание неизмеряемых компонентов (параметров), не более (относительно концентрации определяемого иона (параметра) |
|
Аммоний (NH4+) |
Сульфиды Цветность Мутность |
4 % отн. 4 % отн. 4 % отн. |
|
Алюминий (Al3+) |
Ионы Fe |
4 % отн. (Устраняется фенантролином) |
|
Хром (Сг6+) |
нет |
- |
|
Хлор остаточный свободный хлор |
нет |
- |
|
Общий хлор |
нет |
- |
|
Медь (Си2+) |
нет |
- |
|
Железо (Fe3+) |
Цианиды, медь, кобальт, хром, цинк, никель, орто-и полифосфаты, висмут, серебро, кадмий, ртуть, меркурий |
4 % отн. (для каждого мешающего иона) |
|
Никель (Ni2+) |
Fe |
Устраняется цитратами аммония |
|
Нитриты |
нет |
- |
|
Фенолы |
Мутность; Цветность Сульфаты |
4 % отн. |
|
Фосфаты (PO3-4)- |
нет |
- |
|
Свинец (Pb2+) |
нет |
- |
|
Общий кремний (по кремнию) |
Фосфаты |
Нейтрализуются щавелевой кислотой |
|
Сульфаты |
нет |
- |
|
Цинк (Zn2+) |
нет |
- |
|
Общая жесткость |
нет |
- |
|
Щелочность Mg/л; СаСОз |
нет |
- |
|
Марганец (Mn2+) |
свинец |
Устраняется раствором цианида K |
|
Aммоний |
нет | |
|
Хлориды |
нет | |
|
Цианиды |
нет | |
|
Фтор |
нет | |
|
Сульфаты |
нет | |
|
Цветность |
нет |
