Наборы мер коэффициентов передачи и отражения 3668-1 (наборы мер) содержат меры с типом коаксиальных соединителей 2,92 мм.

Наборы мер состоят из согласованной воздушной коаксиальной линии 19K50-7, рассогласованной воздушной коаксиальной линии 19К50-7В и аттенюаторов коаксиальных: 42K-20 с ослаблением 20 дБ и 42K-50 с ослаблением 50 дБ.

В состав наборов мер входят также USB flash диск с файлами, содержащими измеренные значения коэффициентов отражения и передачи мер из состава набора, CD диск с документацией производителя.

Внешний вид наборов мер представлен на рисунках 1-2.

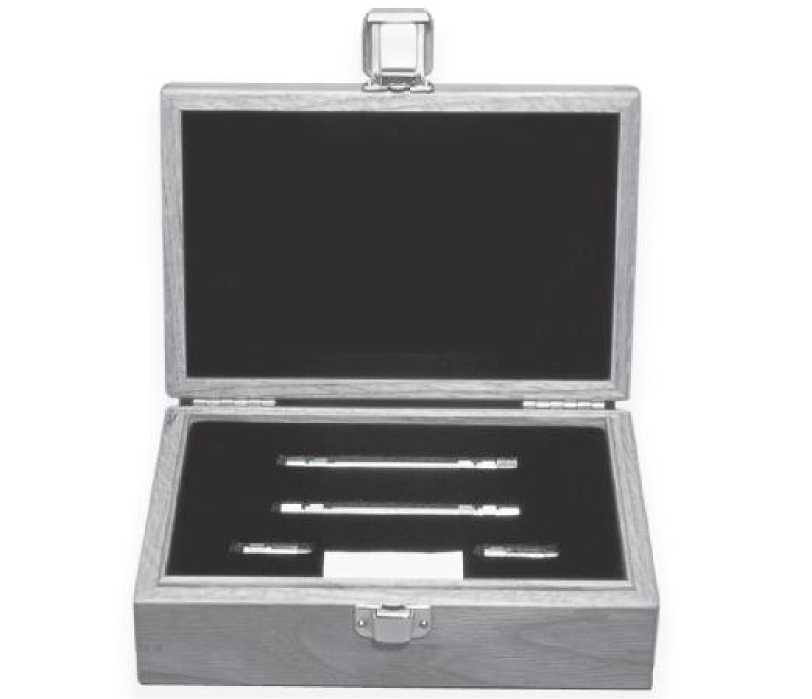

Рисунок 1 - Внешний вид набора мер коэффициентов передачи и отражения 3668-1

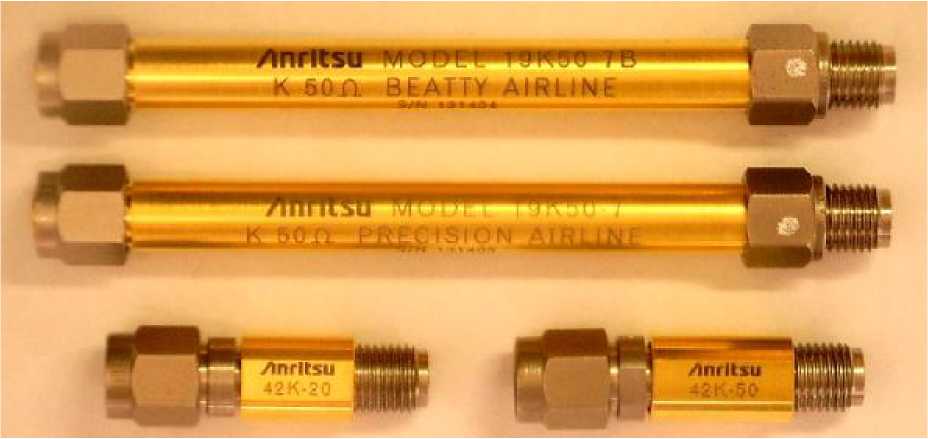

Рисунок 2 - Внешний вид мер

Согласованная воздушная коаксиальная линия представляет собой однородный участок коаксиального волновода с волновым сопротивлением 50 Ом длиной 75 мм.

Рассогласованная воздушная коаксиальная линия (Beatty Line) представляет собой ступенчатый участок коаксиального волновода длиной 75 мм. Участок линии с пониженным волновым сопротивлением 25 Ом длиной 50 мм, помешен между однородными участками коаксиального волновода с волновым сопротивлением 50 Ом.

Принцип работы аттенюаторов коаксиальных, основан на нормированном поглощении проходящей СВЧ мощности. Значения комплексных коэффициента передачи и отражения аттенюаторов коаксиальных определяются параметрами резистивной поглощающей структуры и длинами однородных участков коаксиального волновода.

Меры набора оснащены прецизионными лабораторными соединителями, выполненными в соответствии с требованиями стандарта IEEE для прецизионных коаксиальных соединителей IEEE Std 287-2007.

Наборы мер применяются для поверки анализаторов цепей скалярных и векторных.

Комплект поставки наборов мер коэффициентов передачи и отражения 3668-1 приведён в таблице 1.

Таблица 1 - Состав наборов мер коэффициентов передачи и отражения 3668-1

Метрологические характеристики наборов мер приведены для рабочего диапазона температур окружающей среды 23 ± 5 °C

Диапазон рабочих частот, ГГц:                                    _{от 0,01 до 40}

Модуль коэффициента передачи |S12| (|S21|) для аттенюаторов коаксиальных в диапазоне рабочих частот, дБ:

• -  42K-20                                                    минус (20±0,8)

• - 42K-50                                                 минус (50±1,5)

Модуль коэффициента отражения |S11| (|S22|) аттенюаторов коаксиальных 42K-20 и 42K-50 в диапазоне рабочих частот, не

более:                                                              0,15

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения DS11 (DS22) аттенюаторов коаксиальных 42K-20 и 42K-50 в диапазонах частот:

- от 0,01 ГГц до 18 ГГц включ.

- свыше 18 ГГц до 30 ГГц включ.

- свыше 30 ГГц до 40 ГГц включ.

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения аттенюаторов коаксиальных 42K-20 и 42K-50, градусы:

где: DS11 (DS₂₂) - пределы допускаемой абсолютной погрешности ± ^[ (l^80/p) • a.rc^sin(DSii^/|Sii^|)] определения    действительных    значений    модуля

коэффициента отражения аттенюатора коаксиального;

|Sii| (|S₂₂|) - модуль коэффициента отражения аттенюатора

коаксиального.

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента передачи для аттенюаторов коаксиальных в диапазонах частот, дБ:

42K-20:

• - от 0,01 ГГц до 18 ГГц включ.

  ±0,05

  ±0,08

  ±0,10

  ±0,08

  ±0,10

  ±0,15

• - свыше 18 ГГц до 30 ГГц включ.

• - свыше 30 ГГц до 40 ГГц включ.

42K-50:

• - от 0,01 ГГц до 18 ГГц включ.

• - свыше 18 ГГц до 30 ГГц включ.

• - свыше 30 ГГц до 40 ГГц включ.

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи для аттенюаторов коаксиальных в диапазонах частот, градусы:

42K-20:

• - от 0,01 ГГц до 18 ГГц включ.

• - свыше 18 ГГц до 30 ГГц включ.

• - свыше 30 ГГц до 40 ГГц включ.

42K-50:

• - от 0,01 ГГц до 18 ГГц включ.

  ±0,8

  ±1,0

  ±1,5

• - свыше 18 ГГц до 30 ГГц включ.

• - свыше 30 ГГц до 40 ГГц включ.

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения DS11 (DS22) согласованной и рассогласованной воздушных коаксиальных линий 19K50-7 и 19К50-7В в диапазонах частот:

• - от 0,01 ГГц до 18 ГГц включ.

  ± (0,006+0,002-|Sii|+0,007-|Sii|²)

  ± (0,008+0,002-|Sii|+0,009-|Sii|²)

  ± (0,010+0,003-|Sii|+0,012-|Sii|²)

• - свыше 18 ГГц до 30 ГГц включ.

• - свыше 30 ГГц до 40 ГГц включ.

где:   |S11| (|S22|) - модуль коэффициента отражения

воздушной коаксиальной линии

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения согласованной и рассогласованной воздушных коаксиальных линий 19K50-7 и 19K50-7B, градусы:                                 ± [ (180/p) • arcsin(DSn/|Sn|)]

где: DS₁₁ (DS₂₂) - пределы допускаемой абсолютной

погрешности определения действительных значений модуля коэффициента отражения согласованной или рассогласованной воздушной коаксиальной линии

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента передачи согласованной 19K50-7 и рассогласованной 19К50-7В воздушных коаксиальных линий в диапазонах частот, дБ:

согласованной 19K50-7 и рассогласованной 19К50-7В воздушных коаксиальных линий в диапазонах частот, градусы:
