Номер по Госреестру СИ: 59071-14
59071-14 Аппаратура для высокоточного сравнения шкал времени
(GTR51)
Назначение средства измерений:
Аппаратура для высокоточного сравнения шкал времени GTR51 (далее - аппаратура) предназначена для измерения текущих навигационных параметров по сигналам глобальных навигационных спутниковых систем (ГНСС), определения на их основе расхождения шкалы времени, подаваемой на вход аппаратуры, относительно шкал времени ГНСС. При одновременной работе нескольких комплектов аппаратуры обеспечивается дифференциальный режим сравнения шкал времени, подаваемых на вход аппаратуры.
Внешний вид.
Аппаратура для высокоточного сравнения шкал времени
Рисунок № 1
Общие сведения
Дата публикации - 29.11.2022
Срок свидетельства - 13.11.2019
Номер записи - 149793
ID в реестре СИ - 372193
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет, модификации нет, GTR51, GTR-51, -,
Производитель
Изготовитель - Фирма "DICOM, spol. s. r. o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 81
Выдано извещений - 0
Кол-во периодических поверок - 59
Кол-во средств измерений - 36
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1815 от 2014.11.12 Об утверждении типов средств измерений (ГР 59053-14 - 40713-14)
№2342 от 2020.12.31 Об утверждении типов средств измерений
№3385 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Охрана окружающей природной среды" (ТК 409)
Наличие аналогов СИ: Аппаратура для высокоточного сравнения шкал времени (GTR51)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59071-14 Аппаратура для высокоточного сравнения шкал времени (GTR51) Фирма "DICOM, spol. s. r. o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
40004-08 Приемники навигационные (NAVIOR-24) ЗАО "КБ навигационных систем" (НАВИС) (РОССИЯ г.Москва) |
|
59071-14 Аппаратура для высокоточного сравнения шкал времени (GTR51) Фирма "DICOM, spol. s. r. o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
47058-11 Частотомеры универсальные (Ч3-89) АО "НПФ "Техноякс" (РОССИЯ г.Москва) |
|
59071-14 Аппаратура для высокоточного сравнения шкал времени (GTR51) Фирма "DICOM, spol. s. r. o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
73610-18 Приемники навигационные геодезической аппаратуры трехчастотные ( -) Акционерное общество «Конструкторское бюро навигационных систем»(АО «КБ НАВИС») (РОССИЯ г. Москва.) |
Все средства измерений Акционерное общество «Конструкторское бюро навигационных систем»(АО «КБ НАВИС»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59071-14 13.11.2019 |
Аппаратура для высокоточного сравнения шкал времени , GTR51 Фирма "DICOM, spol. s. r. o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
1 год |
|
63663-16 |
Комплекты эталонные аппаратуры для высокоточного сравнения шкал времени, GTR51 Фирма "DICOM, spol. s. r. o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Кто поверяет Приемники навигационные геодезической аппаратуры трехчастотные ( -)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| Камчатский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 47 | 2 | 5 | 28 | 0 | 37 | 2 | 22 | |
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 11 | 2 | 8 | 0 | 10 | 2 | 8 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Приемники навигационные геодезической аппаратуры трехчастотные ( -)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) аппаратуры включает ПО навигационного модуля приемника сигналов ГНСС и общее ПО. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО аппаратуры |
Номер версии ПО аппаратуры |
Идентификационное наименование ПО навигационного модуля приемника сигналов ГНСС |
Номер версии ПО навигационного модуля приемника сигналов ГНСС |
|
JAVAD TRE_G3T |
не ниже 1.1.2 |
TRE_G3TH_8 |
не ниже 3.5.5 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель аппаратуры в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Аппаратура для высокоточного сравнения шкал времени GTR51. Версия 1.1. Руководство по эксплуатации 2065.010.12-1304.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре для высокоточного сравнения шкал времени GTR51
-
1 ГОСТ 8.129-2013. «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
-
2 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу 2065.010.12-1304 МП «Инструкция. Аппаратура для высокоточного сравнения шкал времени GTR51. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в июле 2014 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06, пределы относительной погрешности по частоте ± 540"11).
Изготовитель
Фирма «DICOM, spol. s r. o.», Чешская Республика Sokolovska 573 686 01 Uherske Hradiste, Czech Repblic.
тел. + 420 572 522 603 , факс + 420 572 522 836
E-mail: obo@dicom.mesit.cz.
Заявитель
Общество с ограниченной ответственностью «РТД-Универсал» (ООО «РТД-Универсал»), г. Москва
Юридический адрес: 117149, г. Москва, ул. Азовская, д.6, к.3. Почтовый адрес: 117149, г. Москва, ул. Азовская, д.6, к.3. Телефон: +7 (495) 310-75-66, факс: +7 (495) 310-74-77.
E-mail: rtd@rtd-u.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru
Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов ГНСС ГЛОНАСС, GPS, GALILEO, а также широкозонной системы функциональных дополнений SBAS. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной и высокой точности системы ГЛОНАСС в частотных диапазонах L1 и L2 (L1OF, L1SF, L2OF, L2SF), по сигналам стандартной и высокой точности системы GPS в частотных диапазонах L1, L2 и L5 (L1 C/A, L1P, L2C, L2P, L5), сигналам системы GALILEO в частотных диапазонах E1 и E5a, сигналам системы SBAS в частотных диапазонах L1 и L5.
Конструктивно аппаратура выполнена в виде моноблока в металлическом корпусе, включающем следующие основные элементы: навигационный модуль приемника сигналов ГНСС, измеритель временных интервалов, персональный компьютер. Для обеспечения необходимого температурного режима корпус аппаратуры снабжен терморегулятором. Металлический корпус аппаратуры имеет элементы крепления для установки в стандартные 19” стойки или шкафы. Аппаратура может комплектоваться антенной типа GPS-703-GGG и антенным кабелем (по заказу).
Аппаратура поддерживает измерения как сдвига кода псевдослучайной последовательности (кодовые измерения), так и фазы несущей частоты (фазовые измерения) всех принимаемых навигационных сигналов по отношению к внутренней шкале времени, синхронизированной с входной опорной частотой 10 МГц. Выходные данные измерений могут указываться по отношению к входной опорной шкале времени (сигнал 1 PPS) и/или выводить опорный сигнал времени 1 PPS. Выходное опорное время генерируется в аппаратуре согласованно с опорной частотой 10 МГц.
Аппаратура может подключаться непосредственно к локальной сети (или Интернет), что позволяет управлять ею дистанционно, а также загружать исходные и скачивать выходные данные. Работа аппаратуры осуществляется в полностью автоматическом режиме. После первоначальной настройки аппаратура обеспечивает непрерывный сбор данных измерений. На основании собранных данных могут быть сформированы выходные файлы в нескольких стандартных (RINEX, версии 2.11, 3.01; CGGTTS, версии 01, 02) и закрытых (RAW, BETA) форматах. Обработка данных может быть запущена вручную или с помощью планировщика, который позволяет выполнять регулярную обработку с заданной периодичностью (еженедельно, ежедневно, ежечасно). В результате файлы данных можно загрузить из аппаратуры, а также они могут быть автоматически загружены на сервер или автоматически сохранены на внешний диск.

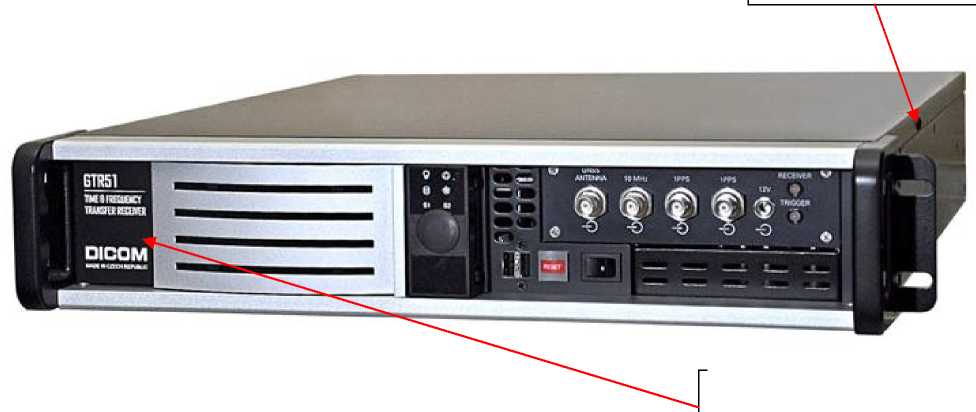

Внешний вид аппаратуры и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки от несанкционированного доступа
Место нанесения знака
утверждения типа
Рисунок 1 - Внешний вид аппаратуры и схема пломбировки
В комплект поставки входят:
-
- аппаратура для высокоточного сравнения шкал времени GTR51 - 1 шт.;
-
- антенна GPS-703-GGG (по заказу);
-
- антенный кабель (по заказу);
-
- шнур питания - 1 шт.;
-
- руководство по эксплуатации на английском и русском языках - 2 экз.;
-
- методика поверки - 1 экз.
аппаратуры приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальные значения частот входных сигналов, Гц |
1, 1-107 |
|
Номинальное значение частоты выходного сигнала, Гц |
1 |
|
Средняя квадратическая погрешность определения расхождения шкал времени, подаваемых на вход аппаратуры, при реализации дифференциального режима сравнения шкал времени*, нс, не более: - с использованием кодовых измерений |
0,50 |
|
- с использованием фазовых измерений |
0,03 |
|
Напряжение питания от сети переменного тока частотой от 50 до 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
78 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
483 х 480 х 89 |
|
Масса, кг, не более |
13,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность, % |
от 5 до 95 |
* дифференциальный режим сравнения шкал времени при работе по сигналам ГНСС ГЛОНАСС и GPS на короткой базе (до 8 м)
