Номер по Госреестру СИ: 59112-14
59112-14 Спектрометры атомно-абсорбционные
(SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G)
Назначение средства измерений:
Спектрометры атомно-абсорбционные моделей SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G (далее по тексту -спектрометры) предназначены для качественного и количественного элементного анализа жидких проб различного происхождения и состава.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "ННК- Хабаровский НПЗ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЛУКОЙЛ-УНП" | Юридические лица | 2 | 2 | 1,00 |
| ПУБЛИЧНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРСТАЛЬ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "РН-ЦИР" | Юридические лица | 1 | 7 | 7,00 |
| Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "КИРИШИНЕФТЕОРГСИНТЕЗ" | Юридические лица | 1 | 2 | 2,00 |
| Новороссийский филиал Федерального бюджетного учреждения здравоохранения "Центр гигиены и эпидемиологии в Краснодарском крае" | Юридические лица | 1 | 2 | 2,00 |
| Публичное акционерное общество "СЛАВНЕФТЬ-ЯРОСЛАВНЕФТЕОРГСИНТЕЗ" | Юридические лица | 1 | 2 | 2,00 |
| Новороссийский филиал ФБУЗ ""Центр гигиены и эпидемиологии в Краснодарском крае"" | Юридические лица | 1 | 1 | 1,00 |
| АО "ВЕРОФАРМ" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "ТРАНСНЕФТЬ -ВЕРХНЯЯ ВОЛГА" | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество "Славнефть-Ярославнефтеоргсинтез" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-Пермнефтеоргсинтез" | Юридические лица | 1 | 1 | 1,00 |
| ПУРНЕФТЕПЕРЕРАБОТКА ООО | Юридические лица | 1 | 1 | 1,00 |
| ООО "СОВРУДНИК" | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО "СЖС Восток Лимитед" в Санкт-Петербурге | Юридические лица | 1 | 1 | 1,00 |
| ПАО «Северсталь» | Юридические лица | 1 | 1 | 1,00 |
| ООО "Новая городская инфраструктура Прикамья" | Юридические лица | 1 | 1 | 1,00 |
| ООО«Пурнефтепереработка» | Юридические лица | 1 | 1 | 1,00 |
| АО "НК "Роснефть "- Ставрополье " | Юридические лица | 1 | 1 | 1,00 |
| АО "РН-МОСКВА" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Саратовский НПЗ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО АНК "Башнефть" | Юридические лица | 1 | 1 | 1,00 |
| ООО "СМЦ" | Юридические лица | 1 | 1 | 1,00 |
| ФГБУ "Уральское УГМС" | Юридические лица | 1 | 1 | 1,00 |
| ФБУЗ "Центр гигиены и эпидемиологии в Пермском крае" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Северсталь" | Юридические лица | 1 | 1 | 1,00 |
| АО "СЖС Восток Лимитед" | Юридические лица | 1 | 1 | 1,00 |
| Нижневолжское ТПУ ООО "Инфраструктура ТК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| ab7eab95-f9d7-b117-54f3-3b442fa8973c | 59112-14 | 2024-02-29 | — | актуальная |
| f10ecf59-2e98-7962-6544-b8b002833d67 | 59112-14 | 2023-05-24 | 2024-02-29 | архивная |
| 2c38f6b2-16ba-d2dd-89b7-821c7dc61f5c | 59112-14 | 2022-11-08 | 2023-05-24 | архивная |
| 23652156-cf2b-9645-5cd1-a0b6854d4e10 | 59112-14 | 2020-05-07 | 2022-11-08 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.





Управление спектрометрами, обработка, отображение и хранение аналитической информации осуществляется через встроенный IBM-совместимый компьютер для моделей серии SensAA и от внешнего IBM-совместимого компьютера для моделей серий SavantAA и XplorAA, с помощью специального программного обеспечения GBC Savant версии 3.02.
Программное обеспечение GBC Savant содержит три основных уровня параметров. Первый уровень - это уровень Модулей (Метод, Образцы, Aнализ, Результаты, Отчет и Прибор). Каждый модуль содержит параметры, которые могут отличаться в зависимости от установки прибора и могут быть сохранены как отдельные файлы. Файлы метода сохраняются как файлы с расширением .mth, сведения об образцах как файлы с расширением .sam, файлы анализа - .anl, результаты представлены как файлы с расширением /res, файл отчета имеет расширение .rpt, а сведения о приборе - .ins. К каждому из этих шести модулей можно обратиться с использованием значков, которые расположены на инструментальной панели в левой стороне экрана.
Второй уровень - это уровень свойств. Каждый модуль имеет свое меню свойств, к которому можно обратиться путем щелчка правой кнопки мыши. Параметры, которые содержатся в меню свойств, устанавливаются один раз перед проведением анализа и не могут быть изменены до его окончания.
Третий уровень - Панели состояния. Некоторые Панели состояния появляются как значения по умолчанию в программном обеспечении, а также можно создавать собственные панели Status Panels, использую соответствующие параметры, которые позволяют оптимизировать процесс анализа в пределах соответствующих модулей. Панели состояния в инструментальном модуле также часто содержат диагностические или сервисные параметры.
Программное обеспечение размещается в энергонезависимой памяти встроенного или внешнего IBM-совместимого компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя. Существует несколько пользовательских уровней разработанных так, чтобы различные уровни имели различные варианты доступа к файлам. Отчет о результатах анализа может быть подписан в конце анализа пользователем, который начал анализ или любым пользователем более высокого уровня. Файлы с результатами анализа содержат зашифрованные подписи,
Лист № 5 Всего листов 8 чтобы позволить программному обеспечению выдать сообщение, если будет попытка несанкционированного вмешательства. Обновления программного обеспечения осуществляются производителем путём выпуска обновлений.
Идентификационные данные программного обеспечения представлены в таблице 2. Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GBC Savant |
|
Номер версии (идентификационный номер) ПО |
3.02 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
f065fc14beca99d0cedcfa7d76e40b9c |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014
наносится на табличку, расположенную на задней панели спектрометров, методом шелкографии или фотохимическим методом и на титульный лист руководства или инструкции по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1 «Спектрометры атомно-абсорбционные GBC SavantAA Series. Руководство по эксплуатации», главы 6 - 9
2 «Атомно-абсорбционный спектрометр серия SensAA. Инструкция по эксплуатации», глава «Выполнение анализа»
3 «Серия XplorAA. Атомно-абсорбционный спектрометр. Инструкция по эксплуатации», главы «Учебное пособие для проведения анализа в пламени, использующего программное обеспечение SavantAA», «учебное пособие для проведения анализа в пламени, использующего PALM PILOT», «обучающая программа для выполнения анализа с помощью печи»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометру
Техническая документация GBC Scientific Equipment, Pty(Австралия)
осуществляется по документу МП 128.Д4-13 «ГСИ. Спектрометры атомно-абсорбционные моделей SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 июля 2013 г.
Основные средства поверки:
1 Лампы эталонные спектральные с полым катодом входящие в состав Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов ГЭТ 196-2011.
Основные метрологические характеристики:
Предел основной допускаемой погрешности воспроизведения энергетической освещённости не более 10 %.
2 Государственные стандартные образцы состава растворов ионов металлов Cu (ГСО 7764-2000), Zn (ГСО 7770-2000), Pb (ГСО 7252-96)
Основные метрологические характеристики:
Массовая концентрация ионов металлов Cu, Zn, Pb 1,0 мг/см3.
Погрешность определения концентрации элемента ± 1 % при доверительной вероятности P=0,95.
В спектрометрах используется метод атомно-абсорбционного спектрального анализа, принцип действия которого основан на спектрально - селективном поглощении излучения от источника света, проходящего через атомный пар (атомы элементов, находящиеся в возбужденном состоянии) исследуемой пробы. В качестве источника света используются лампы с полым катодом. Для превращения исследуемого вещества в атомный пар в спектрометрах используются следующие виды атомизаторов:
- пламенный, в котором в зависимости от определяемого элемента используются типы пламени «воздух - ацетилен», «закись азота - ацетилен»;
- электротермический, в котором атомизация образцов происходит путем нагрева пробы, помещенной в графитовую кювету, с помощью электрического тока.
Поглощательная способность атомного пара находится в прямой зависимости от концентрации химического элемента, поступающего в систему атомизации.
После прохождения через атомный пар пробы луч света поступает в монохроматор с дифракционной решеткой по схеме Эберта-Фасти с фокусным расстоянием 333 мм, а затем на приемник, который регистрирует интенсивность излучения.
Спектрометры могут быть выполнены по однолучевой и двухлучевой оптической схеме, с дейтериевым корректором фона либо корректором неселективного поглощения, основанным на эффекте Зеемана; могут оснащаться держателем ламп на 1, 2, 6 или 8 позиций. Многоламповые турели выполнены по револьверной схеме, и смена ламп производится автоматически поворотом турели. Управление спектрометрами, сбор и обработка данных производятся от встроенного IBM-совместимого компьютера для моделей серии SensAA и от внешнего IBM-совместимого компьютера для моделей серий SavantAA и XplorAA. Конструктивные особенности моделей спектрометров представлены в таблице 1.
Дополнительно со спектрометрами могут поставляться гидридная приставка HG3000, концентратор ртути MC3000, высокоскоростной автосемплер SDS720, программируемый автосемплер и авторазбавитель PS720.
Таблица 1
|
№ п/п |
Конструктивная особенность спектрометров |
Модели спектромет |
ров | ||||||
|
SavantAA |
SavantAA^ |
SavantAA Zeeman |
SensAA |
SensAA Dual |
SensAA Dual G |
XplorAA |
XplorAA G | ||
|
1 |
Оптическая схема | ||||||||
|
- однолучевая |
X | ||||||||
|
- двухлучевая |
X |
X |
X |
X |
X |
X |
X | ||
|
2 |
Атомизатор | ||||||||
|
- пламенный |
X |
X |
X |
X |
X | ||||
|
- электротермический |
X |
X |
X | ||||||
|
3 |
Корректор фона | ||||||||
|
- дейтериевый |
X |
X |
X |
X |
X |
X |
X | ||
|
- неселективного поглощения (эффект Зеемана) |
X | ||||||||
|
4 |
Держатель ламп | ||||||||
|
- турель на 1 лампу |
X |
X |
X | ||||||
|
- турель на 2 лампы |
X |
X | |||||||
|
- турель на 6 ламп |
X |
X | |||||||
|
- турель на 8 ламп |
X |
X |
X | ||||||

Место нанесения маркировки

|
J |
1 | |
|
1 | ||
|
ЭаивпгПЛ £ |
ся г* |
(} GBC |
|
----------1 1 | ||
|
8Ж |
(| GBC | |
|
■ Ч “ |

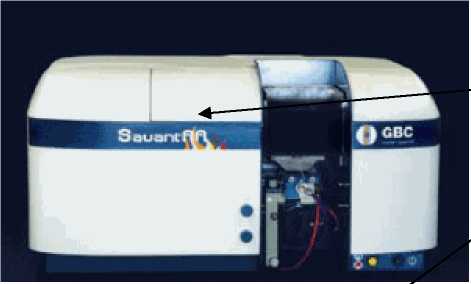

Рисунок 1 - Внешний вид Спектрометров атомно-абсорбционных моделей SavantAA, SavantAA^, SavantAA Zeeman с указанием мест нанесения маркировки
Место нанесения маркировки

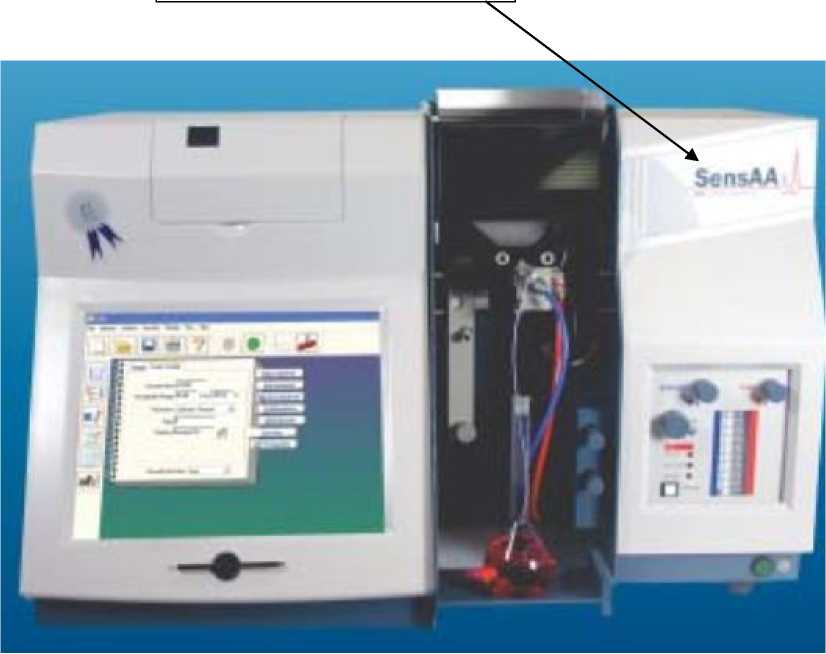

Рисунок 2 - Внешний вид Спектрометров атомно-абсорбционных моделей SensAA, SensAA Dual, SensAA Dual G с указанием места нанесения маркировки
Место нанесения маркировки

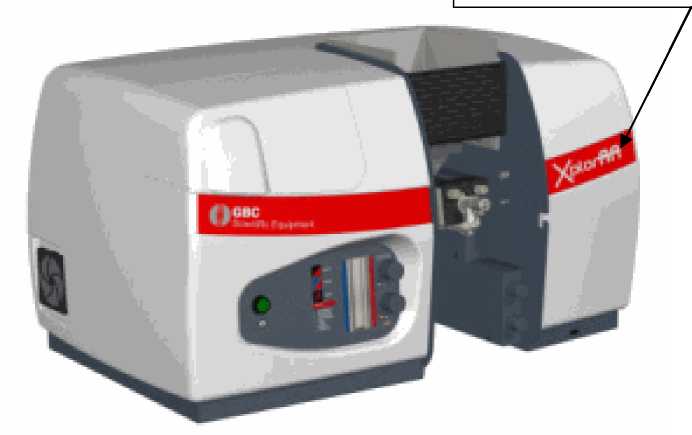

Рисунок 3 - Внешний вид Спектрометров атомно-абсорбционных моделей XplorAA, XplorAA G с указанием места нанесения маркировки

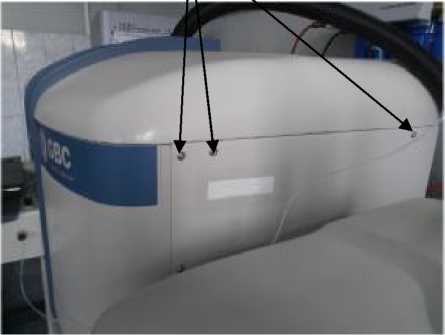

Рисунок 4 - Места пломбирования Спектрометров атомно-абсорбционных моделей SavantAA, SavantAA^, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G (вид сбоку)
Таблица 4
|
Наименование |
Количество, шт |
|
Спектрометр атомно-абсорбционный SavantAA/ SavantAA^Z SavantAA Zeeman/ SensAA/ SensAA Dual/ SensAA Dual G/ XplorAA/ XplorAA G |
1 |
|
Комплект спектральных ламп |
1 |
|
Руководство по эксплуатации для серии SavantAA, Инструкции по эксплуатации для серий SensAA, XplorAA |
1 |
|
Методика поверки |
1 |
|
Комплект сменных частей и принадлежностей |
1 |
|
CD-диск с программным обеспечением |
1 |
|
Персональный компьютер с принтером*** |
1 |
|
Дополнительные комплектующие:***
|
1 1 1 1 1 |
|
***- включается в комплект поставки по требованию Заказчика. | |
Таблица 3
|
Наименование характеристики |
Значение характеристики | ||||
|
спектрометры моделей SavantAA, SavantA.-W, SavantAA Zeeman |
спектрометры моделей SensAA, SensAA Dual, SensAA Dual G |
спектрометры моделей XplorAA, XplorAA G | |||
|
Спектральный диапазон, нм |
175 - 900 | ||||
|
Спектральная ширина щели, нм |
0,1 - 2,0 с шагом 0,1 | ||||
|
Чувствительность (характеристические концентрации элементов)*, мкг/дм3, не более:
|
40 20 | ||||
|
Чувствительность (характеристическая масса элементов) при объеме дозирования 20 мкл**, пг, не более:
|
7 14 | ||||
|
Пределы обнаружения элементов (по критерию 3о), мкг/дм3, не более: - медь (1= 324,7 нм) |
40,0*; 0,40** | ||||
|
Предел допускаемого относительного среднеквадратического отклонения (СКО) случайной составляющей погрешности при измерении массы и концентрации элемента, % |
5,0*; 8,0** | ||||
|
Пределы допускаемой систематической составляющей погрешности при измерении массы и концентрации элемента, % |
±5 | ||||
|
Г абаритные размеры, мм, не более |
960x610x490 |
830x580x520 |
830x550x480 | ||
|
Масса, кг, не более |
70*; 95** |
42*' 75** |
38*;70** | ||
|
Потребляемая мощность, В • А |
470*; 4130** | ||||
|
Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц |
220±22 50±1 |
|
Условия эксплуатации:
|
15 - 35 20 - 80 |
|
Средний срок службы, г |
5 |
|
* - для спектрометров с пламенной атомизацией | |
|
** - для спектрометров с электротермической атомизацией | |
