Номер по Госреестру СИ: 59324-14
59324-14 Датчики стационарные термокаталитические
(FP-700)
Назначение средства измерений:
Датчики стационарные термокаталитические FP-700 предназначены для измерений до-взрывоопасных концентраций горючих газов и паров горючих жидкостей в смеси с воздухом и передачи измерительной информации внешним устройствам.

Внешний вид.
Датчики стационарные термокаталитические
Рисунок № 1

Внешний вид.
Датчики стационарные термокаталитические
Рисунок № 2
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров в воздухе (соответственно исполнению).
ПО датчиков обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя (термокаталитического чувствительного элемента);
-
- формирование выходного аналогового сигнала (4 - 20) мА;
-
- формирование цифрового выходного сигнала RS485, HART (при наличии HRT-модуля);
-
- формирование релейных выходных сигналов (при наличии RAM-модуля).
-
- самодиагностику аппаратной части датчика;
-
- настройку нулевых показаний и чувствительности датчика.
Лист № 4 Всего листов 7 ПО датчика реализует следующие расчетные алгоритмы:
-
1) вычисление значений довзрывоопасной концентрации определяемого компонента по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового сигнала и цифрового HART (при наличии HART-модуля);
-
3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации (при наличии RAM-модуля);
-
4) непрерывную самодиагностику аппаратной части датчика.
ПО датчиков идентифицируется посредством отображения номера версии на дисплее при включении электрического питания или по запросу через меню датчика.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
FP700 |
FP700 50% |
Номер версии (идентификационный номер) ПО |
10.23N |
12.14M |
Цифровой идентификатор ПО |
D0A747415BA9AD0208F04E59 8F2C5345A0EA665D, алгоритм SHA-1 |
036A83E2, алгоритм CRC32 |
Другие идентификационные данные (если имеются) |
- |
- |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую сторону корпуса датчика методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Датчики стационарные термокаталитические FP-700. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам стационарным термокаталитическим FP-700
-
1 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
-
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов . Общие технические условия.
-
3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4 Техническая документация изготовителя "DETCON, Inc.", США .
Поверка
Поверка осуществляется по документу МП-242-1801-2014 «Датчики стационарные термокаталитические FP-700. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «16» июля 2014 г.Основные средства поверки:
-
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-85 в баллоне под давлением;
-
- стандартные образцы состава газовые смеси (далее ГС) состава метан - воздух (ГСО 10257-2013), этан - воздух (ГСО 10244-2013), пропан - воздух (ГСО 10263-2013), н-бутан - воздух (ГСО 10246-2013), изобутан - воздух (ГСО 10333-2013), н-пентан - воздух (ГСО 10364-2013), циклопентан - воздух (ГСО 9246-2008), гексан - воздух (ГСО 10335-2013), бензол - воздух (ГСО 10366-2013), этилен - воздух (ГСО 9853-2011), пропилен - воздух (ГСО 10250-2013), оксид этилена - воздух (ГСО 10159-2012), водород - воздух (ГСО 10325-2013), аммиак - воздух (ГСО 103272013), винилхлорид - воздух (ГСО 9255-2008), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;
-
- рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в комплекте со стандартными образцами газовых смесей в баллонах под давлением, выпускаемыми по ТУ 6-16-2956-92;
-
- рабочий эталон 1-го разряда комплекс ГГП-1, диапазон воспроизводимых довзрывоопас-ных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента от ±10 % до 5 %;
-
- рабочий эталон 1-го разряда комплекс динамический газосмесительный ДГК-В, диапазон воспроизводимых довзрывоопасных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента от ±10 % до 5 %.
Лист № 7 Всего листов 7
Изготовитель
Фирма "DETCON, Inc.", США Адрес: 3200 Research Forest Dr., The Woodlands, Texas 77387, США.Заявитель
ООО «Кронус Бизнес Сервис», г. Москва
Адрес: 115230, г. Москва, Хлебозаводский проезд, д. 7, стр.9, пом.Х1, комн. 5о
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru,
Датчики стационарные термокаталитические FP-700 являются стационарными одноканальными приборами непрерывного действия.
Принцип действия - термохимический, основанный на изменении сопротивления каталитически активного чувствительного элемента вследствие экзотермической реакции окисления на нем определяемого компонента кислородом воздуха.
Конструктивно датчики выполнены одноблочными в стальном нержавеющем корпусе без покрытия. На лицевой стороне датчика располагается окно светодиодного дисплея и органы управления PGM1 и PGM2.
В комплекте с датчиком может поставляться монтажная коробка (алюминиевая или из нержавеющей стали, крышка сплошная или со стеклянным окном) с установленными модулями расширения (RAM-модуль, HRT-модуль). Соединение датчика с монтажной коробкой осуществляется резьбовым соединением 3/4" NPT. Результаты измерений, а также служебная информация отображается на светодиодном дисплее датчика.
RAM-модуль позволяет выполнять функции местной сигнализации по трем уровням (два уровня сигнализации ALM1, ALM2 и сигнализация об ошибке FAULT), а также позволяет проводить управление режимами работы датчика посредством магнитного инструмента.
HART-модуль позволяет удаленно производить конфигурирование и диагностику датчика, считывать результаты измерений и дополнительную служебную информацию.
Доступ к меню настройки и обслуживания датчика осуществляется бесконтактно через корпус прибора с помощью магнитного инструмента.
Датчики обеспечивают выходные сигналы:
-
- показания встроенного светодиодного дисплея (в % НКПР) и дисплея RAM-модуля (при наличии);
-
- унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;
-
- цифровой, RS-485, протокол Modbus™;
-
- 3 релейных выхода типа «сухой контакт» (ALM1, ALM2 и FAULT, при наличии RAM-модуля);
-
- цифровой HART (при наличии HART-модуля).
Датчики выпускаются в двух исполнениях, отличающихся диапазоном показаний довзры-воопасной концентрации горючих газов и паров горючих жидкостей: от 0 до 50 % НКПР и от 0 до 100 % НКПР. Идентификация установленного диапазона показаний датчика осуществляется на дисплее при включении электрического питания.
Способ отбора пробы - диффузионный.
Датчик обеспечивает выполнение следующих основных функций:
-
- непрерывное измерение содержания определяемых компонентов;
-
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;
-
- формирование выходного цифрового сигнала RS-485, протокол Modbus™;
-
- формирование релейных выходных сигналов (при наличии RAM-модуля);
-
- формирование цифрового сигнала HART (при наличии HART-модуля).
Датчики могут применяться в качестве самостоятельных измерительных преобразователей, а также в составе измерительных систем утвержденного типа, допущенных к применению на территории РФ.
Датчики выполнены во взрывозащищенном исполнении по ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка взрывозащиты 1Ex d IIB+H2 T4 Gb.
Внешний вид датчиков приведен на рисунках 1 и 2. В зависимости от комплектации (например, вид монтажной коробки, защиты от внешних воздействующих факторов, адаптера для подачи ГС и др.) внешний вид может изменяться.

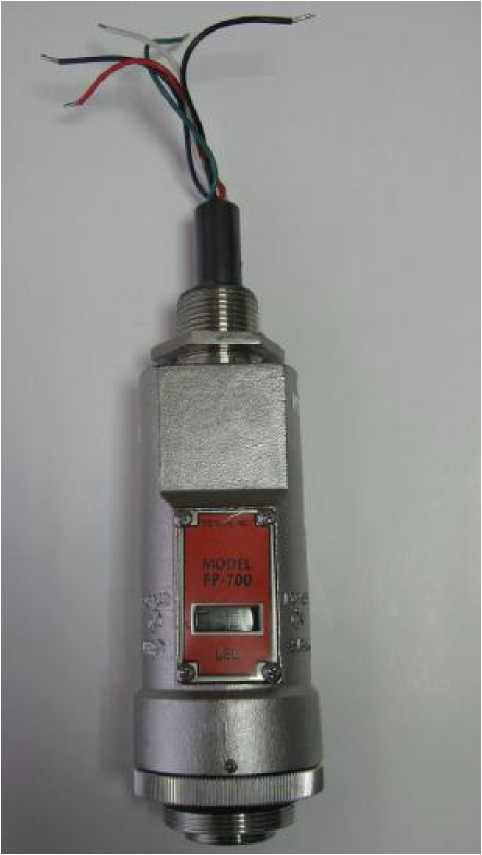

Рисунок 1 - Датчик стационарный термокаталитический FP-700 (без монтажной коробки)

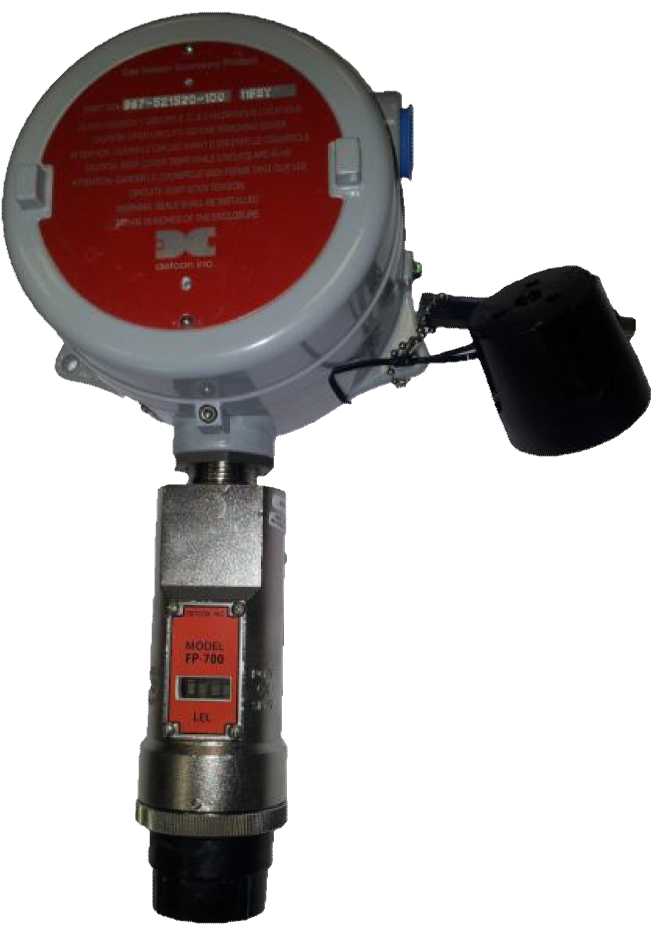

Рисунок 2 - Датчик стационарный термокаталитический FP-700 (с монтажной коробкой, магнитным ключом и калибровочной насадкой)
Комплект поставки датчиков приведен в таблице 3.
Таблица 3
Наименование |
Количество, шт. |
Датчик горючих газов FP-700 |
1 |
Калибровочный адаптер |
1 |
Магнит для настройки датчика |
1 |
Руководство по эксплуатации |
1 |
Паспорт |
1 |
Методика поверки МП-242-1801-2014 |
1 |
1) Диапазоны измерений, пределы допускаемой основной погрешности для датчиков приведены в таблице 2.
Таблица 2
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР | |
% НКПР |
Объемной доли, % | ||
Метан (CH4) |
От 0 до 50 |
От 0 до 2,2 |
± 5 |
Этан (C2H6) |
От 0 до 50 |
от 0 до 1,25 |
± 5 |
Пропан (C3H8) |
От 0 до 50 |
от 0 до 0,85 |
± 5 |
Бутан (C4H10) |
От 0 до 50 |
от 0 до 0,7 |
± 5 |
Изобутан (i-C4H10) |
От 0 до 50 |
от 0 до 0,65 |
± 5 |
Пентан (C5H12) |
От 0 до 50 |
от 0 до 0,7 |
± 5 |
Циклопентан (C5H10) |
От 0 до 50 |
От 0 до 0,7 % |
± 5 |
Гексан (C6H14) |
От 0 до 50 |
от 0 до 0,5 |
± 5 |
Циклогексан (C6H12) |
От 0 до 50 |
от 0 до 0,6 |
± 5 |
Определяемый компонент |
Диапазо] |
% НКПР | |
Бензол (C6H6) |
От 0 до 50 |
Толуол (C6H5CH3) |
От 0 до 50 |
Гептан (C7Hi6) |
От 0 до 50 |
Октан (C8H18) |
От 0 до 50 |
Нонан (C9H20) |
От 0 до 50 |
Декан (C10H22) |
От 0 до 50 |
Этилен (C2H4) |
От 0 до 50 |
Пропилен (C3H6) |
От 0 до 50 |
Этиленоксид (CH2CH2O) |
От 0 до 50 |
Водород (H2) |
От 0 до 50 |
Аммиак (NH3) |
От 0 до 50 |
Метанол (CH3OH) |
От 0 до 50 |
Этанол (C2H5OH) |
От 0 до 50 |
Ацетон ((CH3)2CO) |
От 0 до 50 |
Этилацетат (CH3COOC2H5) |
От 0 до 50 |
Винилхлорид (C2H3Cl) |
От 0 до 50 |
Примечания:
|
н измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Объемной доли, % | |
от 0 до 0,6 |
± 5 |
от 0 до 0,55 |
± 5 |
от 0 до 0,55 |
± 5 |
от 0 до 0,4 |
± 5 |
от 0 до 0,35 |
± 5 |
от 0 до 0,35 |
± 5 |
от 0 до 1,15 |
± 5 |
от 0 до 1,0 |
± 5 |
от 0 до 1,3 |
± 5 |
от 0 до 2,0 |
± 5 |
от 0 до 7,5 |
± 5 |
от 0 до 2,75 |
± 5 |
от 0 до 1,55 |
± 5 |
от 0 до 1,25 |
± 5 |
от 0 до 1,1 |
± 5 |
От 0 до 1,8 |
± 5 |
КПР или от 0 до 100 % НКПР, в зависимости от ов горючих жидкостей указаны в соответствии с чувствительностью к широкой номенклатуре елы допускаемой основной погрешности датчиков >лько один горючий компонент. |
2) Пределы допускаемой вариации показаний датчика, в долях от
пределов допускаемой основной абсолютной погрешности
3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на
каждые 10 0С, в долях от пределов допускаемой основной погрешности
4) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 60 до 10 % и от 60 до 100 % в долях от пределов допускаемой основной по-
-
5) Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий на каждые
3,3 кПа, в долях от пределов допускаемой основной погрешности 0,3
-
6) Предел допускаемого времени установления показаний T0,9, с
-
8) Напряжение питания постоянного тока, В от 11 до 30
-
9) Потребляемый ток (без учета RAM и HART модулей), мА, не более:
-
10) Габаритные размеры датчика (без монтажной коробки), не более, мм:
-
11) Масса датчика (без монтажной коробки), не более, кг
-
12) Срок службы термохимического сенсора, не менее, лет
-
13) Средняя наработка на отказ, ч
Условия эксплуатации
- диапазон температуры окружающей и анализируемой сред,
- диапазон относительной влажности окружающей среды , %
- диапазон атмосферного давления, кПа
- скорость воздушного потока, м/ с
Лист № 6
Всего листов 7
1,2
3
24 000
oC от минус 50 до 75
от 10 до 100, без конденсации
от 70 до 120
от 0 до 6
